Peerless-AV XHB754 4K UHD Xtreme High Bright LED Outdoor Display (75") - Manual (Page 67)

67 2022-07-07 #:180-9161-3 (2022-11-10)

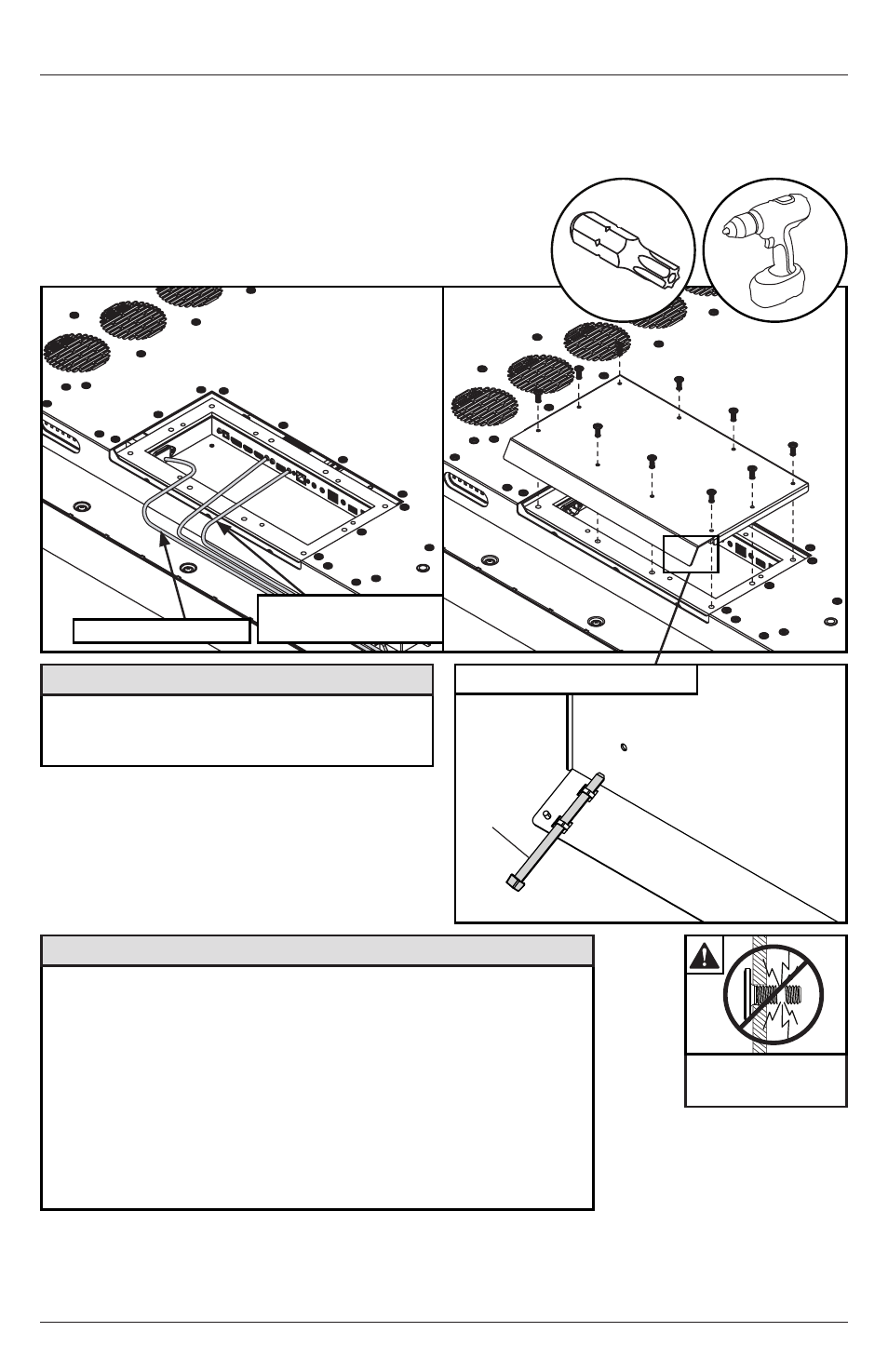

1. Acheminez le cordon d’alimentation et le câble de transmission des signaux ; séparez les câbles
pour éviter toute interférence indésirable (voir l’image 1 ci-dessous).
2. Revissez le couvercle arrière avec les dix vis fournies à l’aide d’un tournevis Torx ou d’une
perceuse munie d’une mèche Torx. Assurez-vous que le couvercle est parfaitement aligné à
l’arrière de l’écran.
1 2
E
Remplacement du couvercle du cordon
• S’assurer que le rayon de courbure du cordon ne dépasse pas
les limites fixées par le fabricant.
• S’assurer que les cordons sont correctement placés dans les
chemins de câbles afin d’éviter d’endommager les cordons lors
de l’installation du couvercle arrière.
• Ne retirez pas la corde qui relie le couvercle arrière à l’écran.
• Assurez-vous que les câbles sortant du compartiment d’entrée
sont acheminés vers le bas lorsque vous installez l’écran
en orientation portrait. Si l’installation exige que le câblage
soit acheminé vers le haut, s’assurer que les câbles sont
acheminés à l’aide d’une boucle d’égouttement.
AVERTISSEMENT
Ne serrez pas trop
les vis.
Facultatif: gestion des câbles
AVERTISSEMENT
Le non-respect de ces instructions peut
entraîner la détérioration ou la destruction du
produit et l’annulation de la garantie.
cordon d’alimentation
câbles de transmission
des signaux
