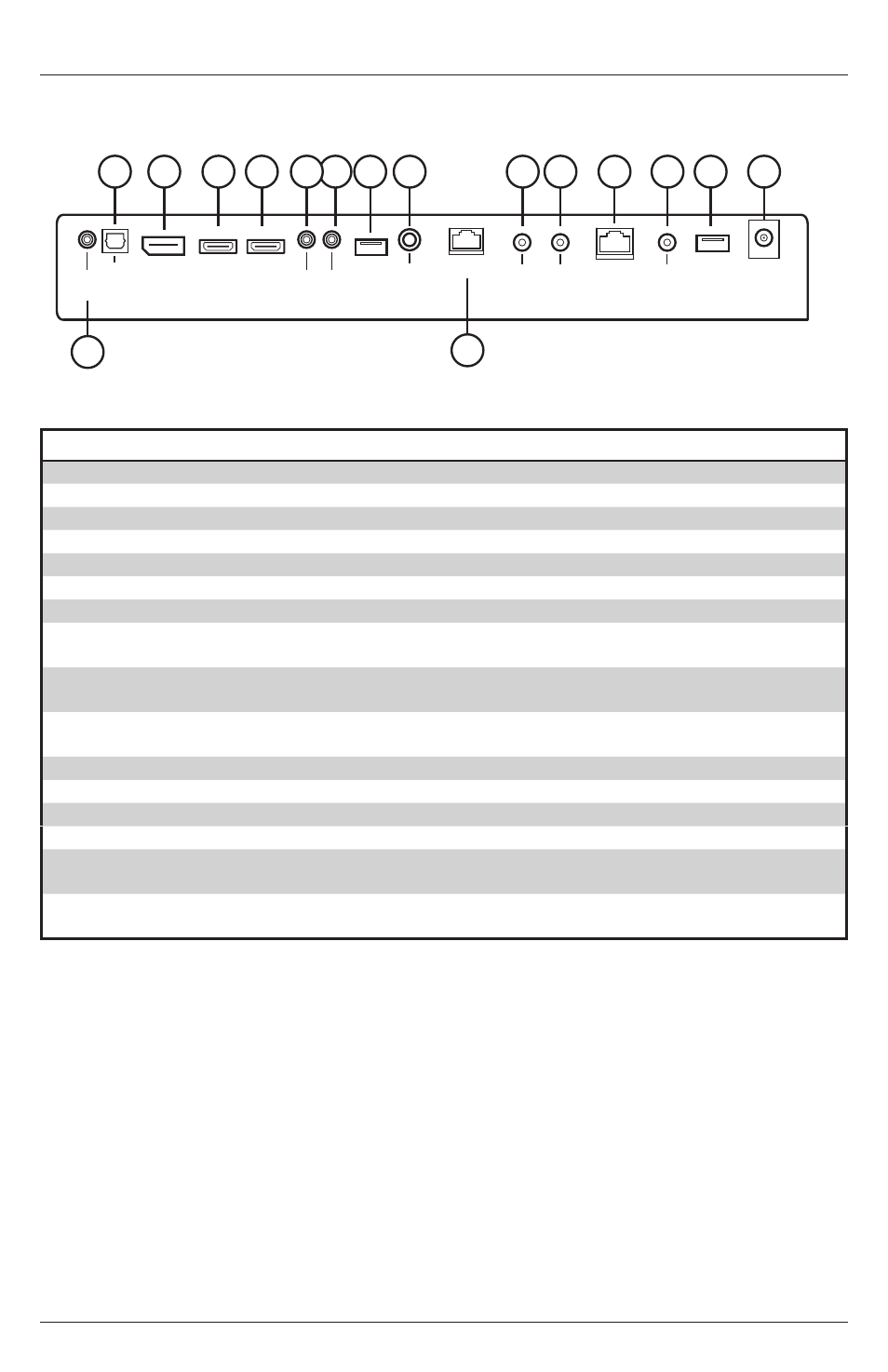

Conectar los cables
Conecte los dispositivos fuente en la entrada adecuada de la pantalla. Haga todas las conexiones
antes de encender la pantalla. El puerto de datos USB 2.0 es para servicio y archivos mediáticos
solamente. Para corriente eléctrica de 5V CD, utilice el puerto de suministro eléctrico de 5VDC.
Tipo de Conexión Descripción
1 Salida de audio analógico Proporciona una salida de audio estéreo analógico
2 Salida de audio digital S/PDIF Acepta audio digital
3 Entrada de DisplayPort Acepta FHD Digital AV
4 Entrada de HDMI 2 Acepta FHD Digital AV / ARC / peerConnect (CEC)
5 Entrada de HDMI 1 Acepta FHD Digital AV / peerConnect (CEC)
6 Entrada de AV mini clavija Acepta vídeo compuesto y audio estéreo
7 Mini componente Acepta vídeo compuesto y audio estéreo
8 Entrada del puerto de datos
USB 2.0
Acepta texto / fotografía / video; actualizaciones de firmware
9 Entrada del extensor de luz
ambiental
Sensor de luz ambiental vendido por separado
10 Entrada del extensor del
repetidor infrarrojo
Acepta el extensor incluido del repetidor infrarrojo
11 Salida del repetidor infrarrojo Emisor/repetidor infrarrojo vendido por separado
12 Puerto de LAN Permite el control y la vigilancia de la red*
13 Entrada de RS232C Permite el control en serie de la pantalla, entrada
14 Salida de corriente directa de 5V Suple corriente directa de 5V, 3.5A
15 Salida de corriente directa de
12V
Suple corriente directa de 12V, 2.0A
16 HDBaseT Acepta vídeo y audio no comprimidos; no acepta control y
red.
*Acceda a la página del producto en www.peerless-AV.com para
descargar las instrucciones de vigilancia.
