WatchOUT PIR Instruções para Instalação 79
Po
rtu
g
u
e
s
e
NOTA:
Quando as marcas das duas partes móveis estiverem alinhadas (Figura 10), o Suporte padrão estará na
posição vertical de 0

. Cada Clique do suporte representa 5

na posição vertical ou horizontal.
15. Feche a tampa frontal (Trave C1, Figura 1) e faça o teste de detecção de caminhada.
NOTA:
O parafuso deve passar através da base externa e travar o Suporte padrão.

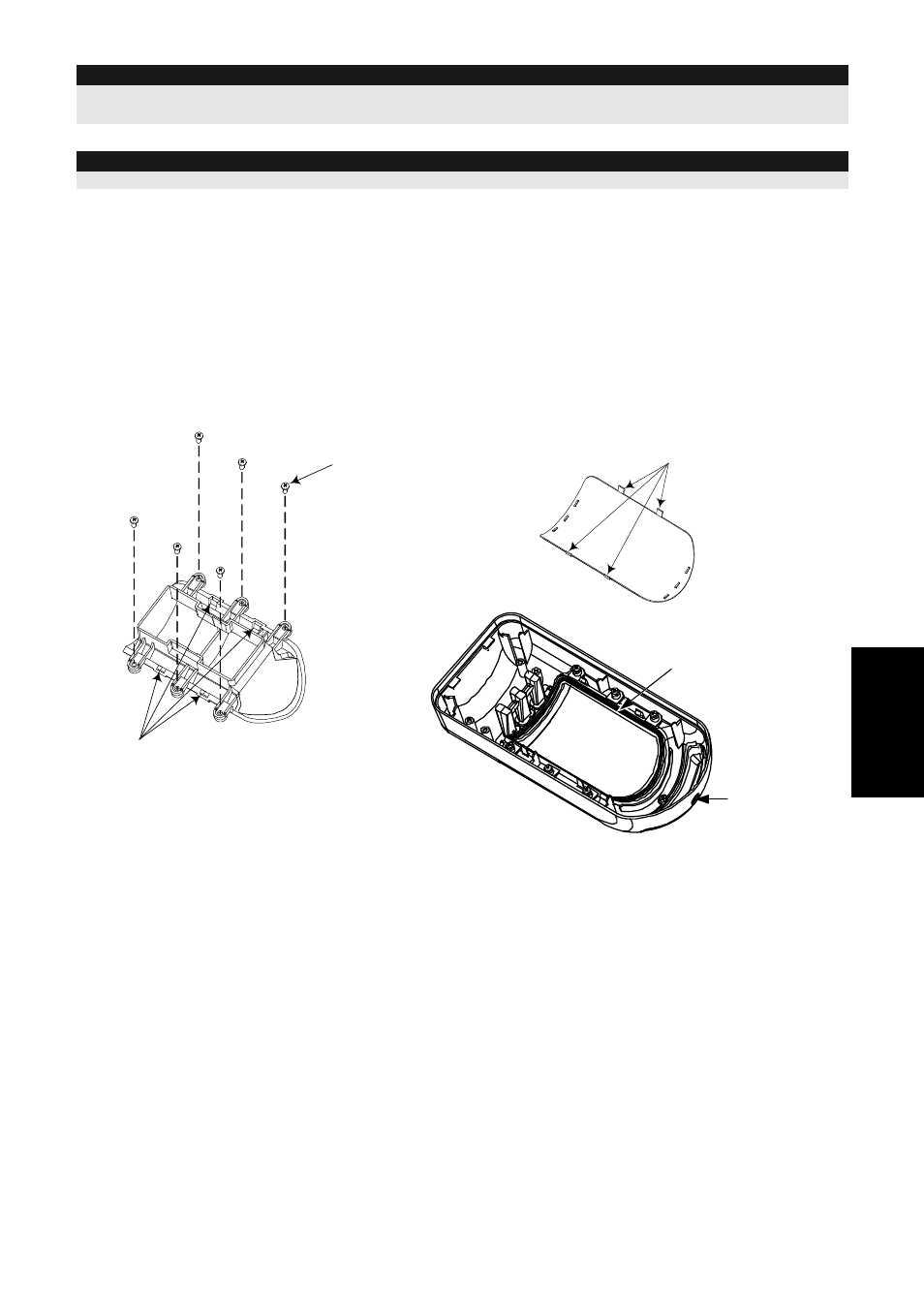

Trocando as Lentes
1. Destrave os seis parafusos que seguram a manga protetora da lente através da parte de
trás da tampa dianteira do detector.
2. Para destravar a proteção das lentes, empurre suavemente as lentes do lado externo da
tampa dianteira do detector.
3. Desconecte a lente do protetor empurrando suavemente os clipes que seguram a lente.
4. Recoloque a nova lente. Coloque os 4 clipes da lente nos furos do protetor.
5. Insira o protetor da lente na parte de trás da tampa dianteira do detector. Preste atenção
para o lugar da lente na borracha de vedaçao.
6. Aperte os 6 parafusos nos seus devidos lugares.
Manga Protetora
da Lente
Encaixes para os
clipes da Lente
Parafusos de
Fixação da Lente
Clipes de Fixação da
Lente
Parafuso de Fixação
da Tampa Dianteira
Lacre de borracha
