30
Manuale di installazione WatchOUT PIR
Installazione in modalità BUS
Introduzione
Le informazioni raccolte in questa sezione fanno riferimento all’installazione del WatchOUT PR
collegato via BUS ai sistemi ProSYS di RISCO. Si possono installare fino a 32 rivelatori connessi
al BUS RS-485 della centrale ProSYS risparmiando così tempo per la stesura dei cavi e
ottenendo il vantaggio di poter configurare e testare questi rivelatori sia elettricamente che
funzionalmente, in locale o da postazione remote.
Cablaggio morsettiera
+,-
Utilizzati per l’alimentazione 12Vcc del rivelatore. Collegare questi morsetti (+) e
(
–), rispettivamente ai morsetti AUX RED e COM BLK della centrale ProSYS.
YELLOW
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo morsetto al
BUS YEL
della ProSYS.
GREEN
Usato per la comunicazione dei dati via bus ProSYS. Collegare questo morsetto al
BUS GRN
della ProSYS.
TAMPER
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.
LED
ENABLE
Usato per il cablaggio del circuito antimanomissione. Consultare gli schemi che
seguono.

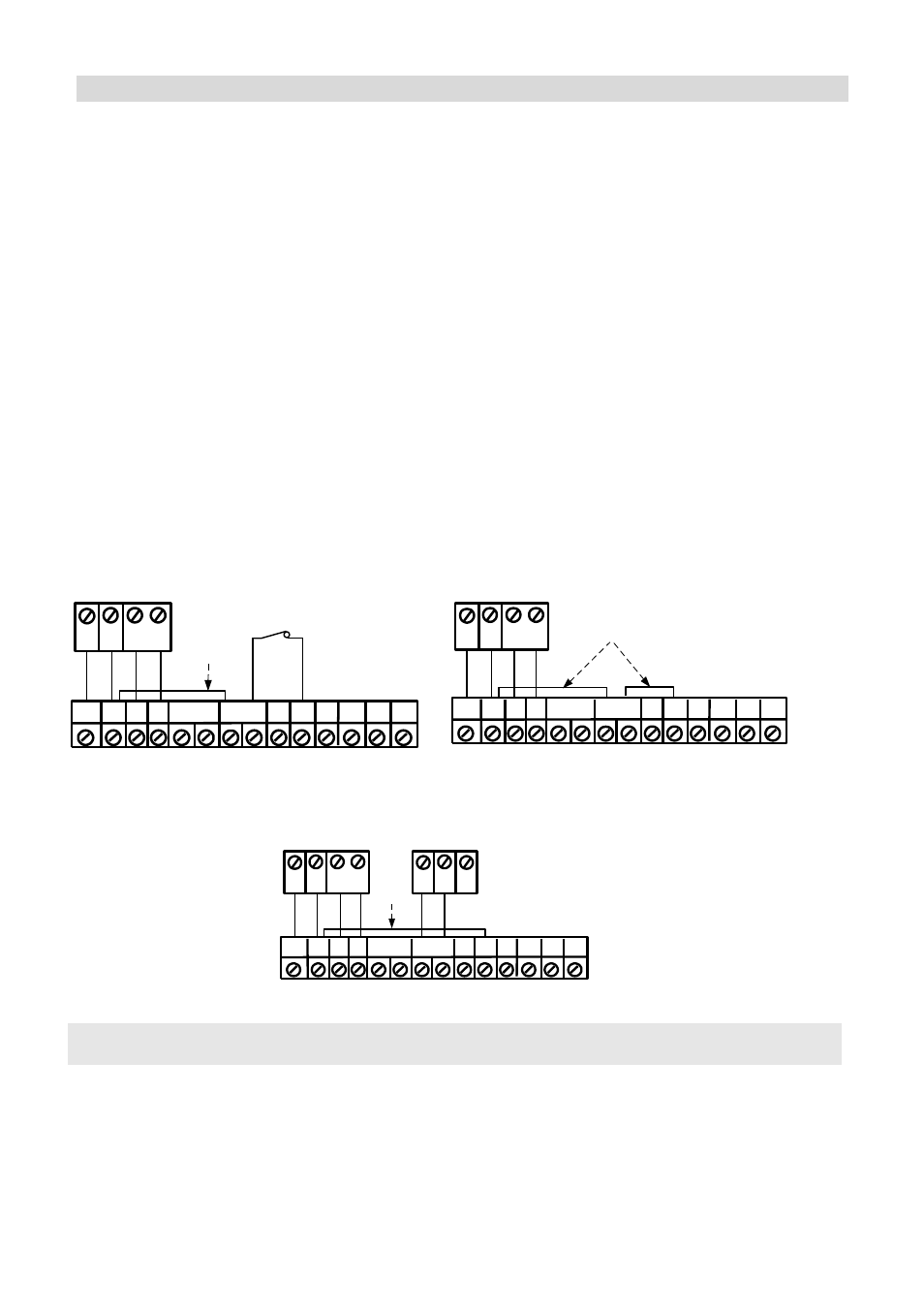

Tamper Antiapertura e Antirimozione
+
-
LED
ENABL
ALARM
FREE
N.O COM
GRN
YEL
TAMPER
FREE
N.C
COM
BLK
BUS
GRN
YEL
ProSYS
AUX
RED
Modalità BUS
Cablaggio Tamper
Antiapertura e Antirimozione
Cortocircuitare
Tamper
Antirimozione(N.C)
Solo Tamper Antiapertura
+
-
LED
ENABL
ALARM
FREE
N.O COM
GRN
YEL
TAMPER
FREE
N.C
COM
BLK
BUS
GRN
YEL
ProSYS
AUX
RED
Cortocircuitare
Modalità BUS
Cablaggio Tamper
Antiapertura
Tamper Antiapertura ad un Ingresso di Zona
COM
BLK
BUS
GRN
YEL
ProSYS
BUS
COM
Z1
Z2
AUX
RED
+
-
LED
ENABL
ALARM
FREE
N.O COM
GRN
YEL
TAMPER
FREE
N.C
Ingresso
Zona
Modalità BUS
Tamper Antiapertura tramite
ingresso di zona
Cortocircuitare
Predisposizione Microinterruttori
N°
Microint.
Descrizione
1 - 5
Usati per impostare il numero di indirizzo ID del rivelatori. Impostare l’indirizzo ID
del rivelatore così come per ogni altro modulo PROSYS. Consultare la tabella
che segue per la corretta configurazione dell’indirizzo ID.
6 - 8
Non usati.
