40

Manual de Instala

ćion del WatchOUT PIR

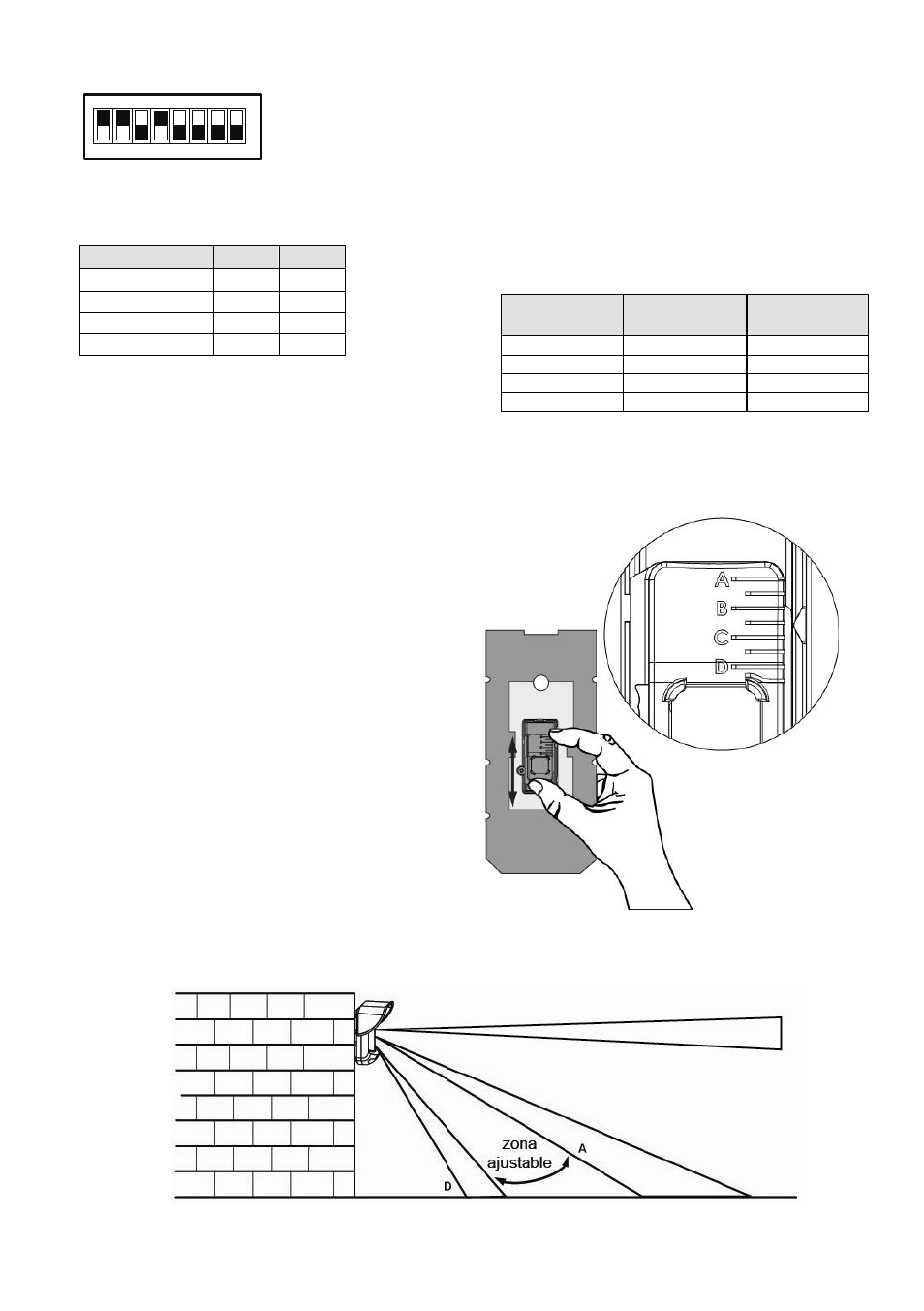

Configuración del Interruptor DIP

1

2

3

4

5

6

7

8

ON

Predeterminado
en Fábrica

DIP 1

: Funcionamiento de los LEDs

On

: LEDs activados

Off

: LEDs desactivados

DIP 2-3

: Sensibilidad de Detección PIR

Sensibilidad

DIP2

DIP3

Baja

Off

Off

Media

Off

On

Normal

On

Off

Máxima

On

On

DIP 4

: Control del relé auxiliar

ON

: Habilitado

OFF

: Deshabilitado

Ajuste del Alcance de
Detección

Deslizar el PIR móvil hasta la posición
deseada (ver figura 6).

El alcance de la zona de detección
inferior determina la distancia de
detección del detector.
El PIR superior es fijo, y su zona de
detección es siempre paralela al suelo. La
zona de detección inferior varía de 2 a 12
metros, dependiendo de la posición del
PIR móvil. Por lo tanto, el área de
detección del detector viene fijado por la
posición del PIR inferior, puesto que para
generar una alarma deben dispararse los
dos PIR (tanto el superior como el
inferior).

Figura 6

DIP 5

: Usado para definir el funcionamiento del

relé auxiliar siguiendo una condición de
alarma, dependiendo del periodo Día /
Noche (definido por 24 horas / Fotocélula
de Noche)

ON

(Noche): El relé auxiliar se activa sólo

durante la noche.

OFF

(24 Horas): El relé auxiliar se activa

las 24 horas

DIP 6-7

: Define la duración del periodo en que el relé

auxiliar es activado

Periodo de

Activación

Interruptor 6 Interruptor 7

2.2 segundos

OFF

OFF

2.0 minutos

OFF

ON

4.0 minutos

ON

OFF

8.0 minutos

ON

ON

DIP 8

: LED Rojo / 3 LEDs

ON

: Sólo LED Rojo

OFF: 3 LEDs
