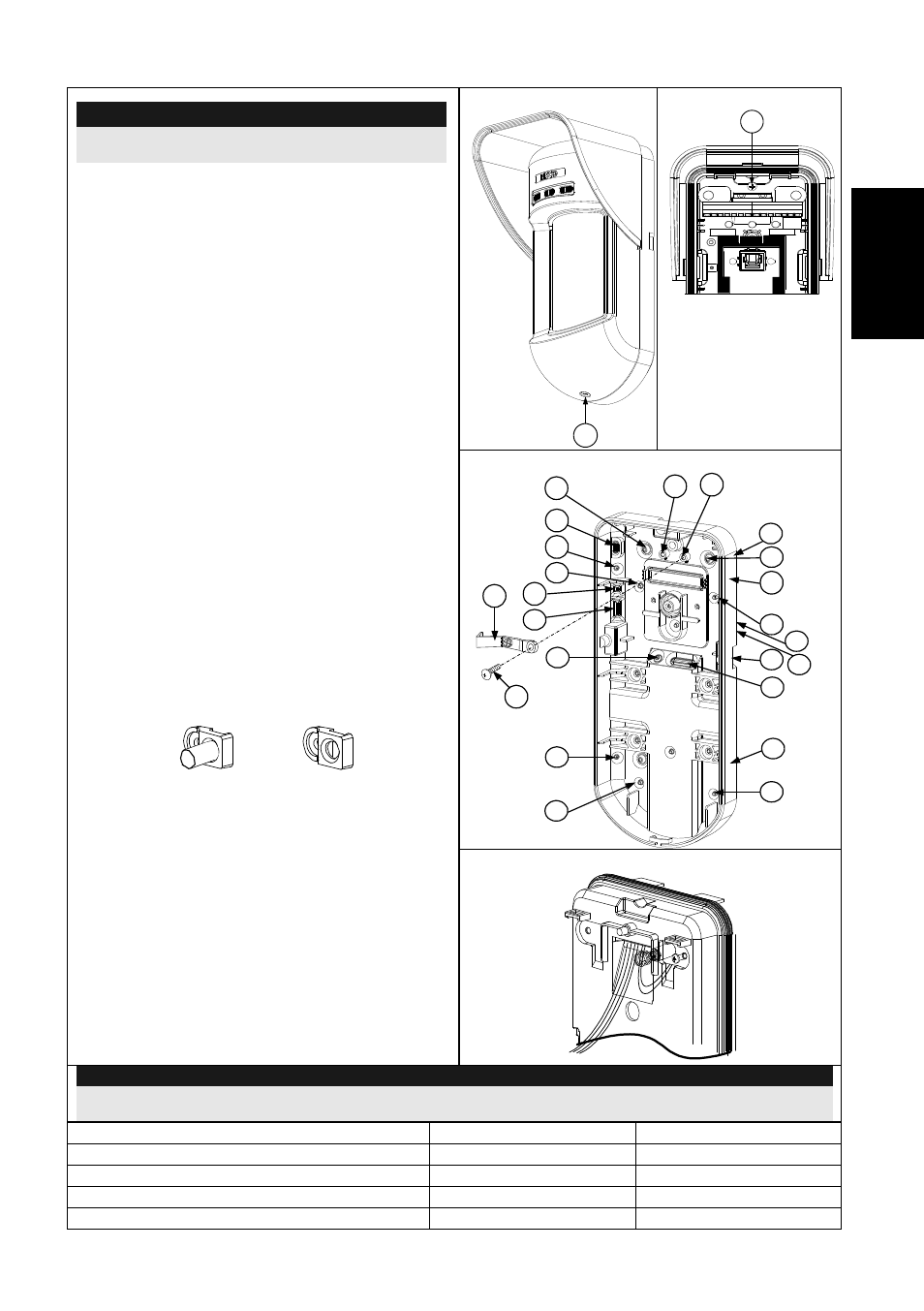

Manuale di installazione WatchOUT PIR

21

It

a

li

a

n

o

Installazione a parete

Nota

:

I numeri di riferimento dei fori a sfondare per
l‟installazione sono marcati sulla base posteriore.

1. Aprire il coperchio frontale del WatchOUT

(Svitare C1, Fig. 1).

2. Sganciare la base interna (svitare I1, Fig. 2).
3.

Selezionare l’altezza di installazione come

segue:

Installazione piana:

Aprire i fori a sfondare della base esterna (Fig.3)

B1 - B4: Fori a sfondare per

installazione a parete

T1: Foro a sfondare per il tamper

antirimozione

W2 / W3: Fori a sfondare per il

passaggio cavi

Installazione angolare di 45°
(installazione a sinistra)

a.

Aprire i fori a sfondare della base

esterna(Figura 3)

L1, L2: Fori a sfondare per lato
sinistro

T3: Foro a sfondare per tamper lato
sinistro

W5 / W6: Fori a sfondare per il
passaggio cavi

b.

Rimuovere la molla del tamper

c.

Sostituire la staffa 1 del tamper con la

staffa piana 2 del tamper, fornita.

1

2

d.

Inserire la leva B del tamper in T5 e T3

e stringere la vite A (figura 3).

4. Inserire i cavi esterni attraverso la base

esterna W2, W3 (installazione piana) o W5,
W6 (installazione a sinistra)(Fig. 3).

5. Assicurare la base esterna alla parete.
6. Inserire i cavi esterni e i cavi del tamper

attraverso la base interna (Figura 4).

7. Assicurare la base interna a quella esterna

(bloccare I1, Figura 2).

8. Chiudere il coperchio frontale (bloccare C1,

figura 1) dopo aver cablato l’unità e
predisposto i microinterruttori.

9. Effettuare le prove di copertura.

Figura 1

C1

Figura 2

I1

Figura 3

Leva del

Tamper

A

T5

T1

B2

W9

B3

W2

L1

T3

B1

L2

W3

B4

R1

R2

T2

T6

(non visibile)

T4

W5

W6

(non visibile)

W7

W8

B

(non

visibile)

(non

visibile)

Figura 4

Nota:

Per l‟installazione angolare a 45° sul lato destro del rivelatore, usare i riferimenti riportati sulla plastica della
base come da tabella seguente, colonna destra:

Descrizione fori a sfondare

Sinistra

Destra

Fori a sfondare per il fissaggio della base

L1, L2

R1, R2

Fori a sfondare molla tamper

T1,T3

T2,T4

Punto fissaggio vite Tamper

T5

T6

Fori a sfondare per passaggio cavi

W5, W6

W7, W8
