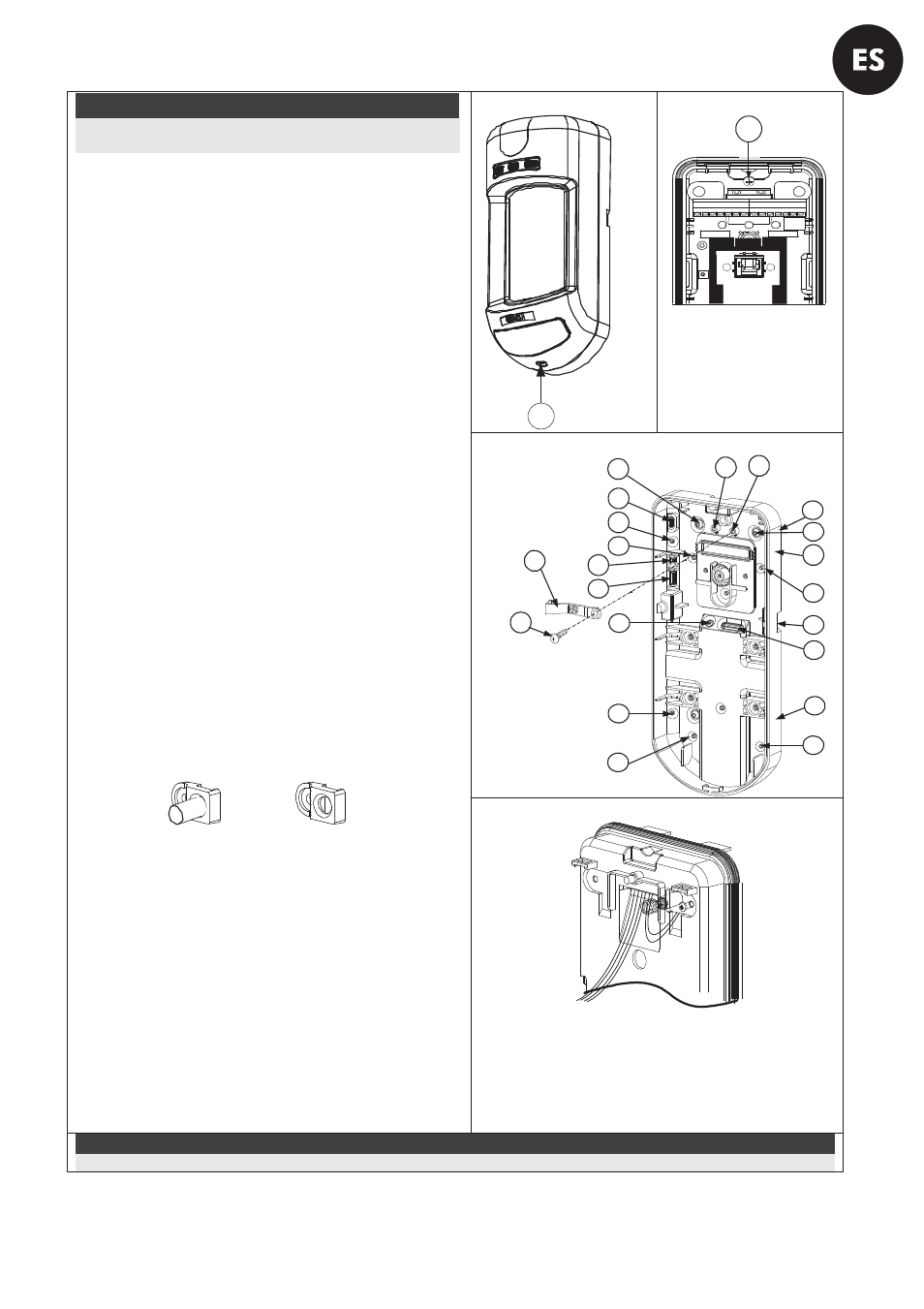

Manual de Instalación del WatchIN 23
Instalación de Montaje en Pared
Nota :
La numeración de los agujeros pre-marcados para la
instalación está señalada en la placa posterior.
1. Abra la tapa delantera del WatchIN.
(abra C1, Figura 1).
2. Libere la base interna (abra I1, Figura 2).
3. Seleccione la instalación de montaje como
sigue:
Montaje Plano:
Abra los agujeros pre-marcados en la base
externa
(Figura 3).
• B1 - B4: Agujeros pre-marcados de
montaje en pared
• T1: Agujero pre-marcado del tamper
posterior
• W2 / W3: Agujeros pre-marcados para
entrada del cable
Montaje en ángulo de 45° (montaje del
lado izquierdo)
a. Abra los agujeros pre-marcados en la base
externa (Figura 3)
• L1, L2: Agujeros pre-marcados de
montaje del lado izquierdo
• T3: Agujero pre-marcado del tamper
izquierdo
• W5 / W6: Agujeros pre-marcados para
entrada de cables
b. Quite el resorte del tamper
c. Reemplace la abrazadera del tamper
(Ítem 1) por la abrazadera plana
suministrada (Ítem 2).
d.
Ítem 1 Ítem 2
e. Inserte la palanca B del tamper en el T5 y
T3 y apriete el tornillo A (Figura 3)
4. Inserte los cables externos a través de la
base externa W2, W3 (montaje plano) o W5,
W6 (montaje lado izquierdo) (Figura 3).
5. Asegure la base externa a la pared.
6. Inserte los cables externos y los cables del
tamper a través de la base interna (Figura 4).
7. Asegure la base interna a la base externa
(cierre I1, Figura 2).
8. Cierre la tapa delantera (cierre C1, Figura 1)
después de cablear y configurar los
interruptores DIP.
9. Haga la prueba de movimiento del detector.
Figura 1
C1
Figura 2
I1
Figura 3
A
T5 T1
B2
W9
B3
W2
B
L1
T3
B1
L2
W3
B4
R1
R2
(no visible)
T2
T6
(no visible)
T4
W5
W6
Palanca del Tamper
Figura 4
Nota:
Para la instalación del lado derecho a 45° use las unidades equivalentes en la base externa como sigue:
