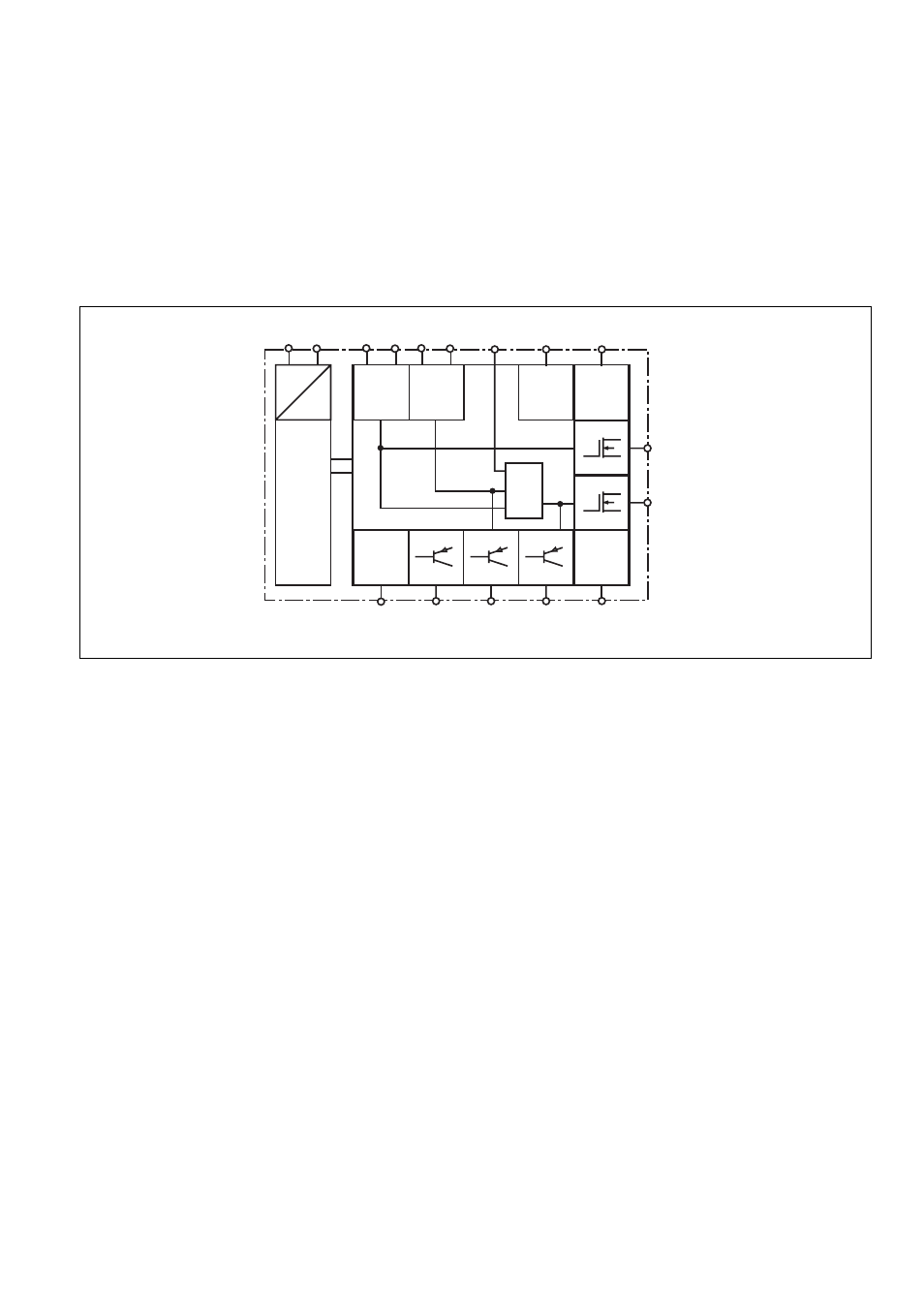

Innenschaltbild Internal wiring diagram Schéma interne
Funktionen
• Wird an den Eingang Y5 für mindestens
250 ms ein High-Signal (+24 V DC) gelegt,
wechselt der Ausgang Y32 in die
Diagnosefunktion. Die Ansteuerung
erfolgt über einen Treiber, der als Zubehör
zur Verfügung steht oder selbst erstellt
werden kann. Ist der Eingang Y5 offen
oder Low, funktioniert Y32 wie ein
Hilfsausgang.
• Zur logischen Verknüpfung mehrerer
Geräte besitzt das PNOZ e5.11p einen
UND-Eingang. Der Eingang weist eine
Schaltverzögerung auf. Werden mehrere
Geräte UND-verknüpft, addiert sich diese
Verzögerungszeit.
Input
S12 S22
U
B
=
=
A1 A2
Power
Diag-
nostic
Y5
Input
S32 S42
Reset/
Start
S34 Y37 Y33 Y32
Feed-
back
Y6
Feed-
back
Y7
&
14
24
S36
+ -
Functions
• If there is a high signal (+24 V DC) at
input Y5 for at least 250 ms, output Y32
switches to diagnostic mode. It is
controlled via a driver that is available as
an accessory or that you can create
yourself. If input Y5 is open or low, Y32
will operate as an auxiliary output.
• For logic links between several units, the
PNOZ e5.11p has an AND input. The
input has a switch delay. If several
devices are AND-linked, this delay time is
added together.
Betriebsarten
• Einkanaliger Betrieb:
Eingangsbeschaltung nach EN 60204,
keine Redunz im Eingangskreis;
Erdschlüsse im Tasterkreis werden
erkannt.
• Zweikanaliger Betrieb: Redundanter
Eingangskreis; Erdschlüsse im Tasterkreis
werden erkannt.
• Automatischer Start: Gerät ist aktiv,
sobald der Eingangskreis geschlossen ist.
• Überwachter Start: Gerät ist erst aktiv,
wenn der Starttaster betätigt und wieder
losgelassen wurde. Dadurch ist eine
automatische Aktivierung und Über-
brückung des Starttasters ausgeschlos-
sen.
• Kontaktvervielfachung und -verstärkung
durch Anschluss eines Kontaktblockes
(z. B. PZE X4.1P) oder von externen
Schützen.
Operating modes
• Single-channel operation: Input wiring in
accordance with EN 60204, no
redundancy in the input circuit; earth
faults in the pushbutton circuit are
detected.
• Dual-channel operation: Redundant
input circuit; earth faults in the pushbutton
circuit are detected.
• Automatic reset: Unit is active as soon
as the input circuit is closed.
• Monitored reset: Unit is not active until
the reset button has been operated and
then released. This eliminates the
possibility of the reset button being
overridden, triggering automatic
activation.
• Increase in the number of safety
contacts available by connecting a
contact block (e.g. PZE X4.1P) or external
contactors.
Fonctions
• Si un signal Haut (+24 V CC) est appliqué
sur l’entrée Y5 pendant au moins 250 ms,
la sortie Y32 commute en sortie de
diagnostic. La commande s’effectue par
le biais d’un protocole, disponible en tant
qu’accessoire ou programmable par
l'utilisateur. Si l’entrée Y5 est ouverte ou
en niveau Bas, Y32 fonctionne comme
une sortie d’information.
• Pour le couplage logique de plusieurs
appareils, le PNOZ e5.11p possède une
entrée ET. La sortie est temporisée à
l’enclenchement. Si plusieurs appareils
sont couplés en ET logique, les durées de
temporisations se cumulent.
Modes de fonctionnement
• Fonctionnement à 1 canal : câblage des
entrées selon EN 60204, pas de
redondance du circuit d’entrée ; détection
des mises à la terre du circuit des
poussoirs.
• Fonctionnement à 2 canaux : circuit
d’entrée redondant ; les mises à la terre
sont détectées dans le circuit des
poussoirs.
• Réarmement automatique : l’appareil
est actif dès qu’un circuit d’entrée est
fermé.
• Réarmement auto-contrôlé : l’appareil
est actif uniquement lorsque le poussoir
de réarmement a été actionné, puis
relâché. Cette mesure permet d’éviter
toute activation automatique et tout
pontage du poussoir de réarmement.
• Multiplication et amplification des
contacts par raccordement d’un bloc de
contacts (par ex. PZE X4.1P) ou de
contacteurs externes.
