Figure 2-3, Component locations (top side), U7 u5 u12 – ADLINK CoreModule 430 User Manual
Page 15

Chapter 2
Product Overview
CoreModule 430
Reference Manual
9

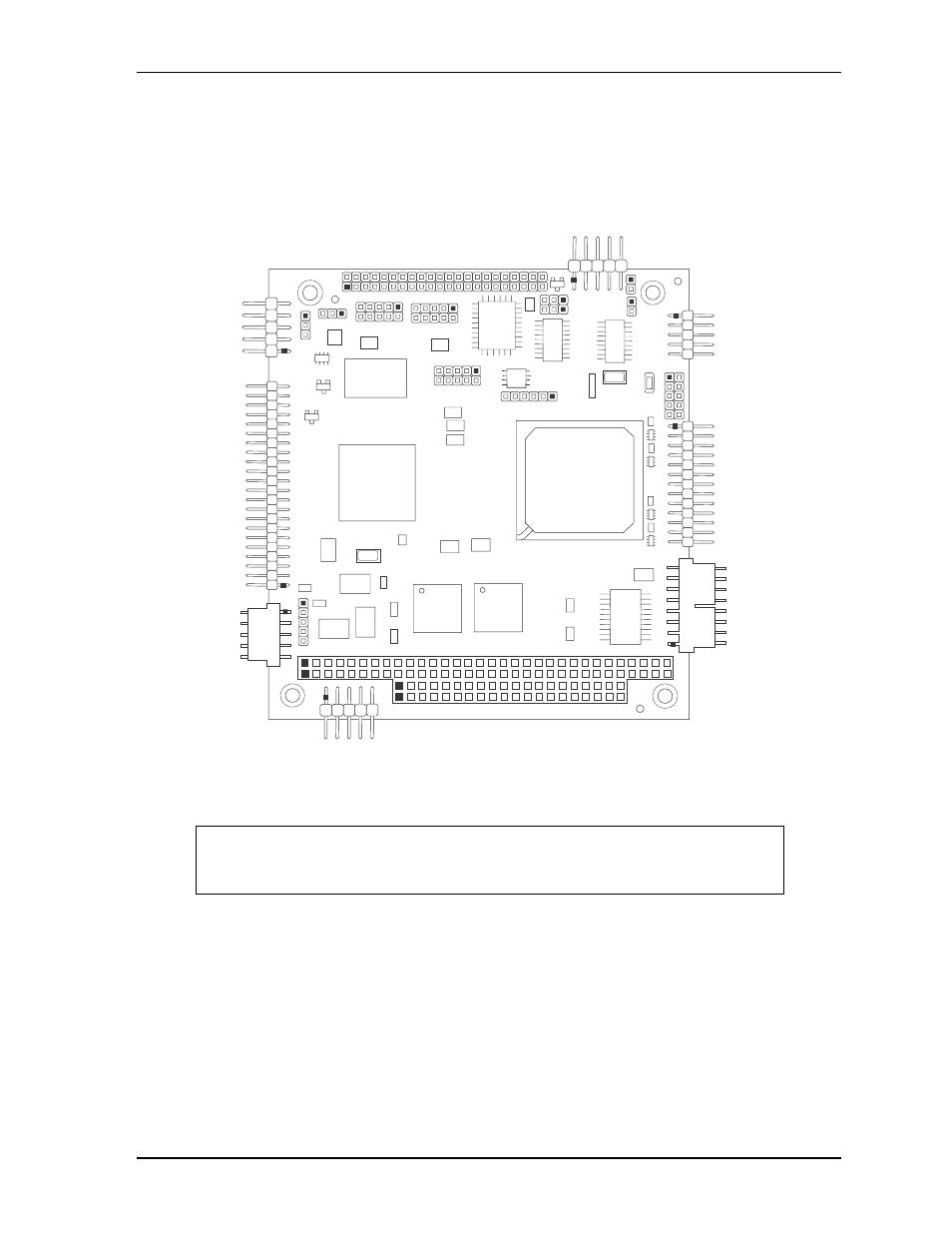

Figure 2-3. Component Locations (Top Side)
NOTE
Pin 1 is shown as a black pin (square or round) on vertical headers or connectors
in all illustrations. Black dots on right-angle headers or connectors indicate pin
2.
U1
U2
U14
U3
U13
CM430_comp_top_c
U7
U5
U12
Key:
U1 - CPU
U2 - DDR2 SDRAM - System Memory
U3 - DDR2 SDRAM - System Memory
U5 - RS232 Transceiver - COM4
U6 - SPI Flash - Data Storage
U7 - RS232 Transceiver - COM1 and COM2
U12 - 10/100 Ethernet Transformer
U13 - PCI Graphics Controller
U14 - DDR2 SDRAM - Video Memory
U6
