Chapter 2

Product Overview

8

Reference Manual

Express-IBR

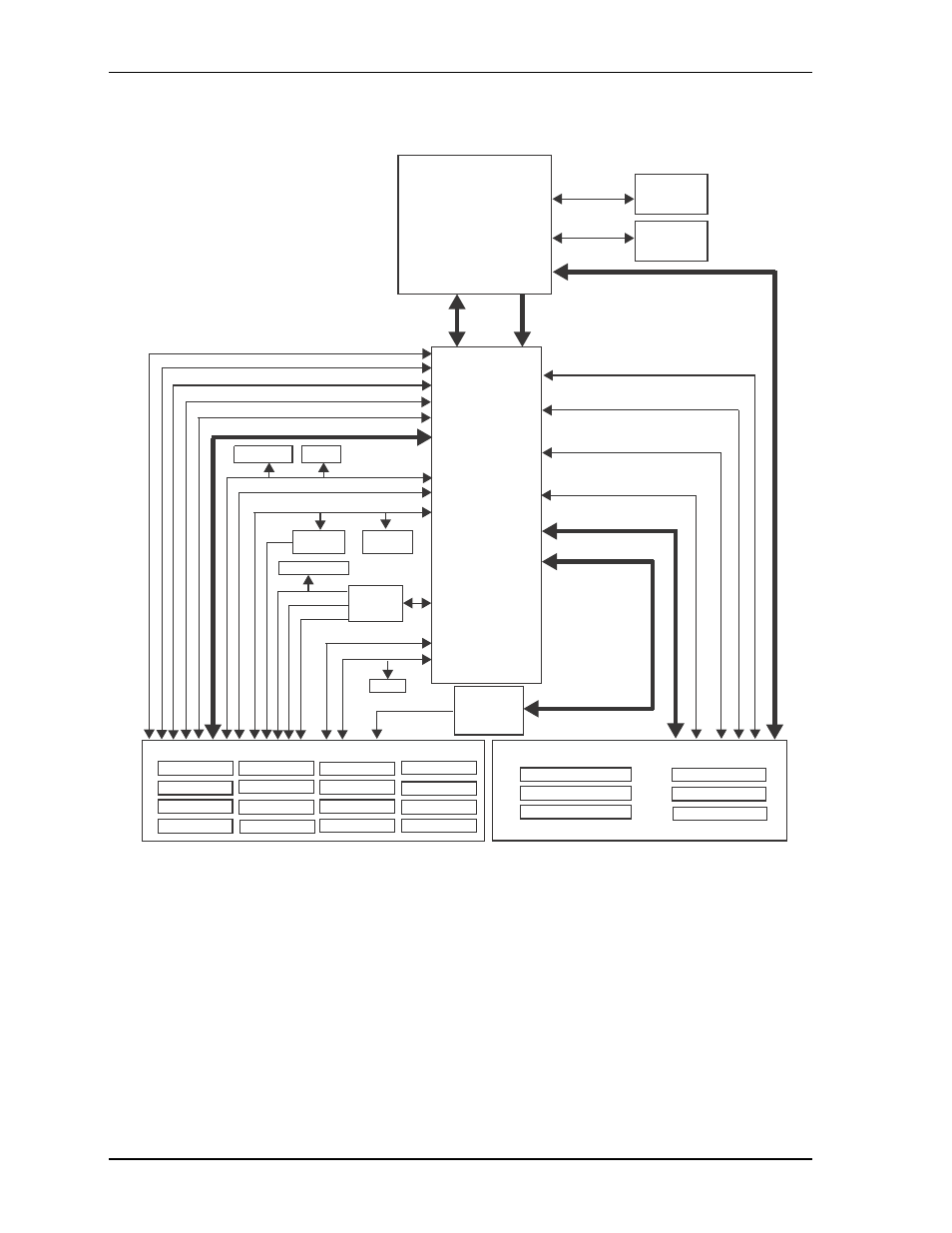

Block Diagram

Figure 2-2

provides a functional representation of the module.

Figure 2-2. Functional Block Diagram

Express-IBR_blkdiag_a

COM Express Connector - Rows A and B

COM Express Connector - Rows C and D

CPU

Intel Core

i3-3217UE 1.8GHz (17W),

i7-3517UE 1.7GHz (17W),

i7-3555LE 2.5GHz (25W),

i7-3612QE 2.1GHz (35W),
i7-3615QE 2.3GHz (45W)

(with integrated Processor Core

and Graphics Memory Hub)

DDR3

SODIMM

Socket

DDR3

SODIMM

Socket

FDI

DMI

1333/1600MHz,

1.5V, 16GB Max.

(Total)

PCH
Intel

BD82QM77

(Southbridge)

Gigabit

Ethernet

Intel

82579LM

PCIe x1 (6)

SMBus

LVDS (24-bit, dual channel)

Intel - HD Audio Link

SATA (4)

PCIe x1 (1), Lane 8

PCIe x1 (1), Lane 7

PCIe x1 (1)

PCIe x1 (6), Lanes 1-6

USB 2.0 (8)

USB 3.0 (4)

LPC

SMBus

VBATT (RTC)

I2C

LVDS DDC I2C

WDT

Board

Controller

I2C EEPROM

GPIO

Generator

Hardware

Monitor

SPI

TPM

SDVO / DisplayPort / HDMI (DDI1)

DisplayPort / HDMI (DDI2)

DisplayPort / HDMI (DDI3)

GPIO

GPIO

GLAN

PCIe x16 Graphics (1) [PEG], 1x16;
2x8; 1x8 & 2x4

VGA

Channel - A

Channel - B

12V Input

12V Input

5V Standby

SDVO / DP / HDMI

DP / HDMI

PCIe x16 (1) [PEG]

Gb Ethernet

I2C

GPIO (8)

USB 2.0 (8)

USB 3.0 (4)

LPC

VGA

VBATT

WDT

HD Audio

SPI

SATA (4)

LVDS

Debug Port

BIOS

PWR Management
