87
ESPAÑOL
2 Luz de acceso a la unidad de disco duro
La luz de acceso cuando se añade una unidad de disco duro es “ACCESS HDD”.
PCC
ACCESS
HDD
2 Las siguientes instrucciones muestran el orden de prioridad cuando se enciende la unidad.
Cuando se enciende la unidad
PCC (Ranura (unidad) de tarjeta PC)
Unidad de disco duro Ninguna
Ranura (unidad) de tarjeta PC *1 Cargada
Unidad actual
HDD (Unidad de disco duro)
Instalada
Instalada
*1) La unidad actual no cambia automáticamente a HDD cuando se expulsa la tarjeta PC.

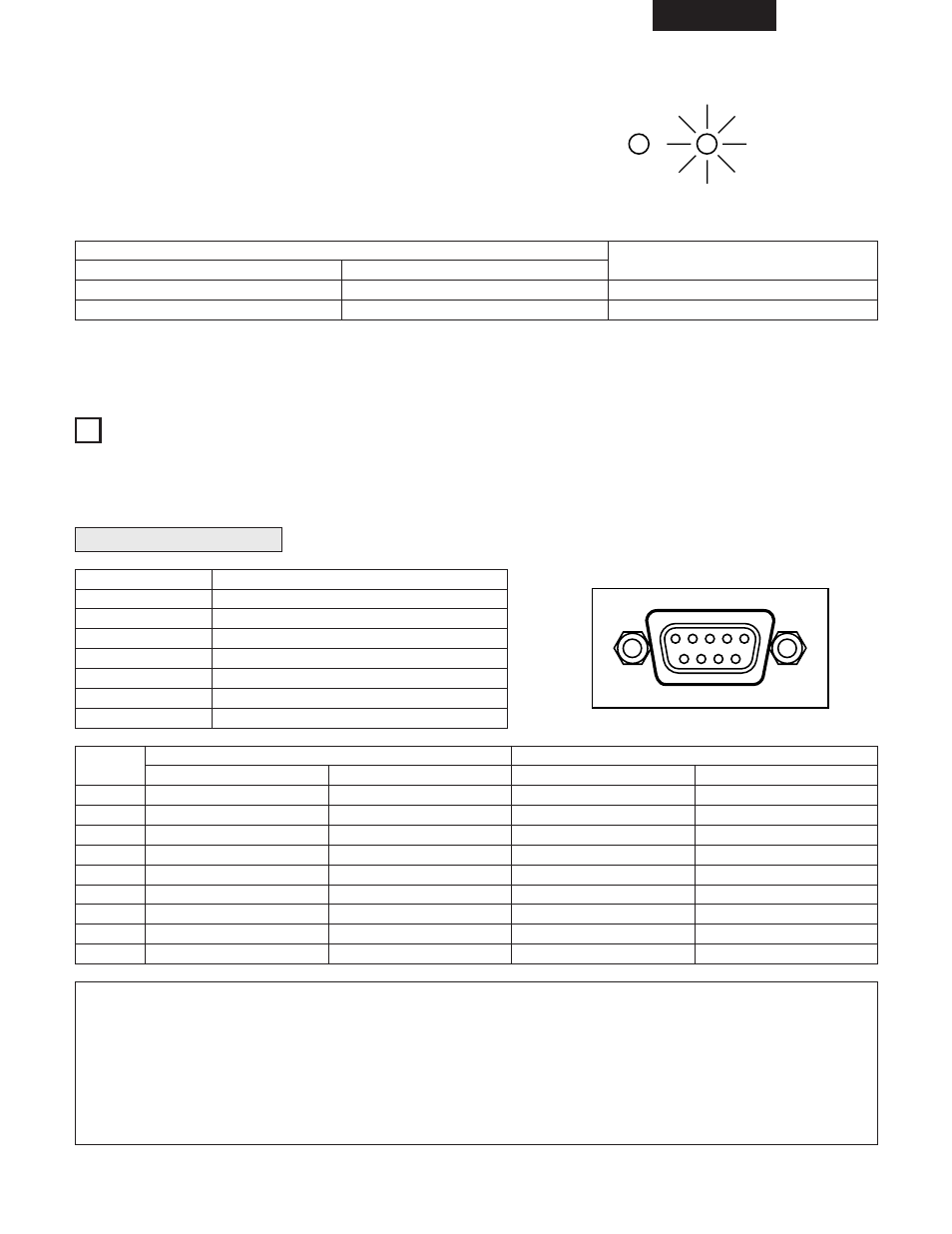

14 TERMINAL DE CONTROL REMOTO EN SERIE
El terminal de control remoto en serie del panel trasero de la unidad DN-V1700 puede utilizarse para conectar el software del terminal de
un ordenador, etc., permitiendo una gran variedad de posibilidades de control a través del control remoto de serie. El terminal es
compatible con los estándares RS232C y RS422A, seleccionados con el interruptor de selección del panel trasero.
Especificaciones del hardware
D-sub hembra de 9 conexiones
Estándares
Tipo de conector
8 bits Longitud de los datos
9,600 bps Velocidad en baudios
Ninguno Control de flujo
Sincronización asíncrona Sincronización
Ninguna Paridad
De acuerdo con los estándares RS232C y RS422A
1 bit Bit de parada
1 5
6 9
1
2
3
4
5
6
7
8
Nº
conexión
_
Salida
Entrada
_
_
_
Salida
Entrada
_
TXD (RETURN)
RXD
_
_
GND
TXD
RXD (RETURN)
RS422A (interruptor de selección pulsado)
_
Salida
Entrada
_
_
_
_
_
_
TXD
RXD
_
GND
_
_
_
RS232C (interruptor de selección sacado)
Nombre de la señal Entrada/salida Nombre de la señal Entrada/salida
9
_ _ _ _
NOTAS:
• Utilice un cable en serie directo para la conexión con un ordenador.
• Asegúrese de apagar la unidad DN-V1700 y el dispositivo de control cuando conecte el cable en serie y cambie entre RS232C y
RS422A. Si no lo hace así, podría dañar la unidad DN-V1700 o el dispositivo de control.
Asegúrese de cambiar al ajuste adecuado, RS232C o RS422A, para las especificaciones del hardware de comunicaciones o para
el dispositivo de control.
• Las señales distintas a TXD y RXD (señales DTR, por ejemplo) no se pueden utilizar en el DN-V1700. Si se está llevando a cabo el
control de recepción de tales señales en el dispositivo de control, tome las medidas de software y hardware necesarias en el
dispositivo de control.
