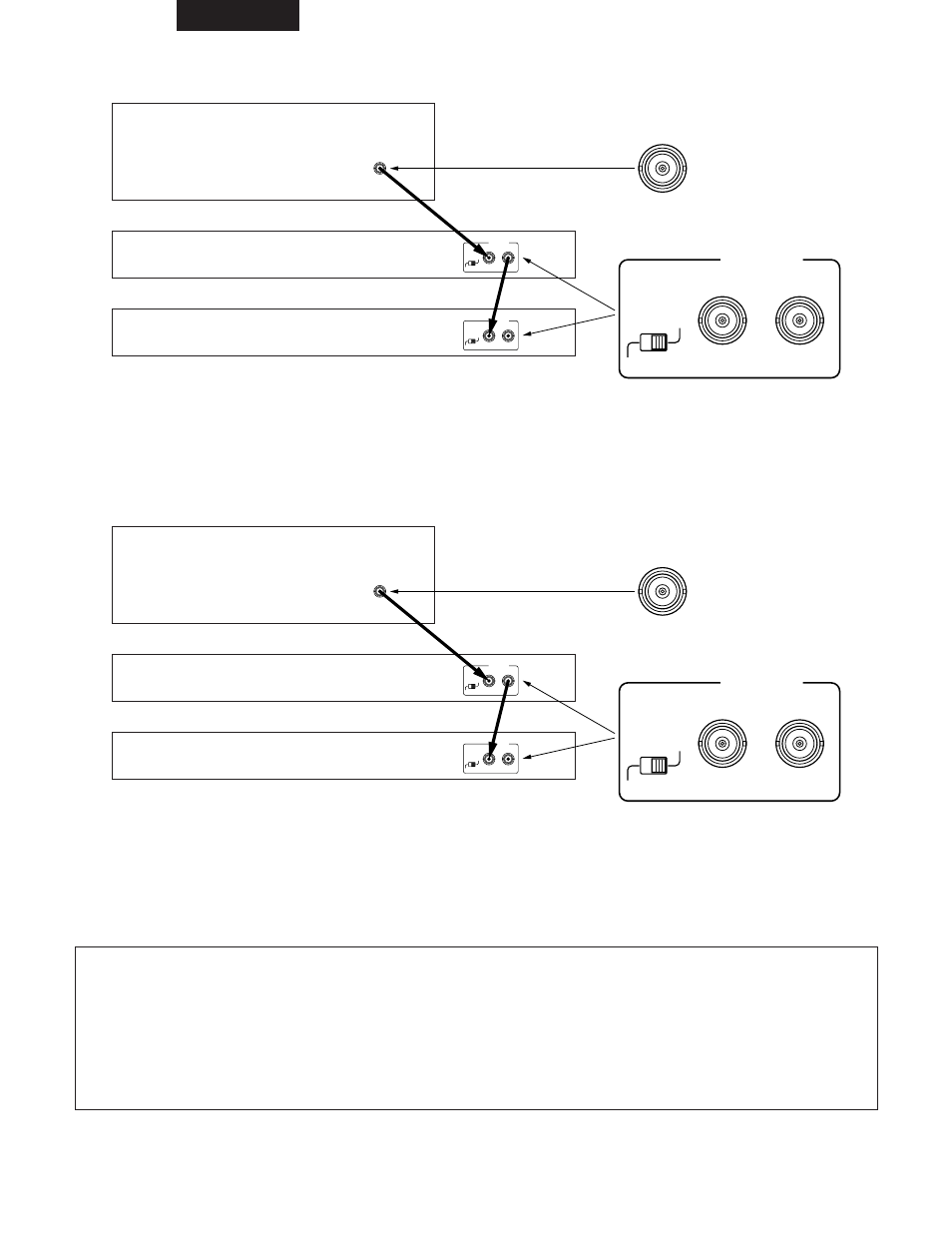

[Ejemplo de conexiones - 2] Utilizando un dispositivo externo como unidad maestra
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE
SYNC.(VITC) OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE
SYNC.(VITC)
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT
En este ejemplo, un dispositivo con una salida VITC externa se utiliza como unidad maestra para sincronizar dos unidades esclavas.
✽ Cuando la ROM flash se ha ajustado en modo de generación esclavo mediante un comando de control externo de LAN o en serie, el
modo de generación esclavo debe ser cancelado.
Dispositivo externo generador de
señales VITC (sinc. generador, etc.)
[Ejemplo de conexiones - 3] Sincronización de las señales de negro para vídeo (black burst) de un dispositivo externo, sin incluir las
señales VITC
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE1
B.B.
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE2
B.B.
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT
En este ejemplo, dos unidades esclavas están sincronizadas con las señales de negro para vídeo (black burst) de un dispositivo
externo, sin incluir las señales VITC.
El primer equipo DN-V1700 genera señales VITC sincronizadas con las señales de sincronización verticales/horizontales incluidas en las
señales de negro para vídeo de los dispositivos externos y emite las señales desde el terminal SYNC. (VITC) OUT.
✽ En este ejemplo, la ROM flash del equipo DN-V1700 esclavo 1 debe ajustarse al modo de generación esclavo mediante un comando
de control externo de LAN o en serie.
Dispositivo externo
NOTAS:
• La señal de código de tiempo del equipo DN-V1700 es compatible con los estándares VITC (Código de tiempo de intervalo vertical).
No es compatible con los estándares LTC (Código de tiempo longitudinal).
• Si conecta el equipo DN-V1700 para sincronización como dispositivo maestro, el número máximo de unidades que podrán
conectarse como unidades esclavas es de 4.
• Cuando se conectan varias unidades para su sincronización, si la alimentación de una de las unidades esclavas del centro de la
cadena se apaga, no será posible la reproducción sincronizada en el resto de unidades esclavas.
• Si utiliza las señales de vídeo compuesto del dispositivo externo en lugar de las señales de negro para vídeo, puede que la
sincronización sufra alteraciones debido a la gran fluctuación de corriente continua presente en la señal de vídeo.
