48

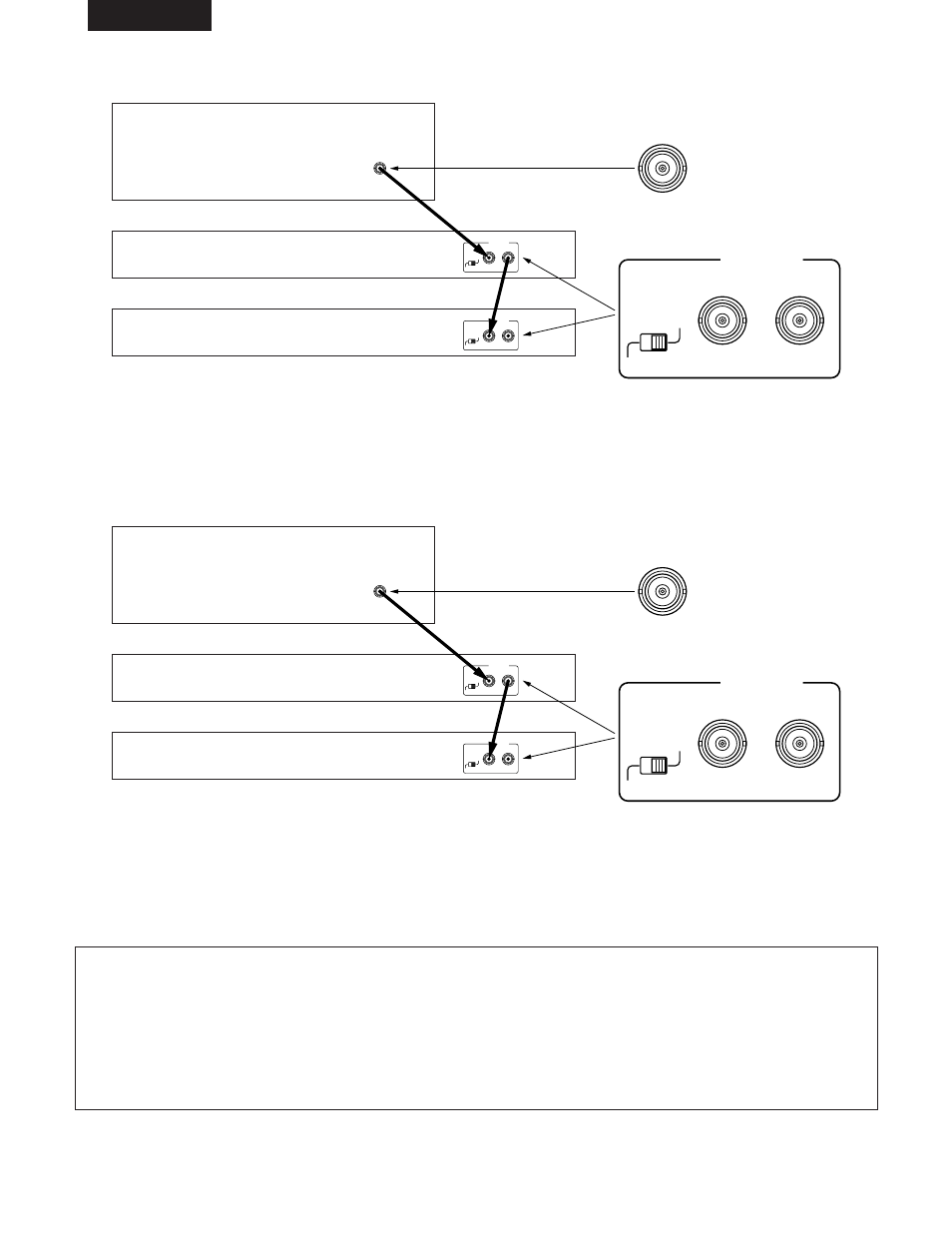

[Exemple de connexions – 2] Utiliser un dispositif externe en tant qu’unité maître Dispositif externe
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE
SYNC.(VITC) OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE
SYNC.(VITC)
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT
Dans cet exemple, un dispositif à sortie VITC externe est utilisé en tant qu’unité maître pour synchroniser les deux unités esclaves.
✽ Lorsque le mémoire Flash ROM a été réglé sur le mode de production d’esclave par série ou par commande LAN de contrôle externe,
le mode de production d’esclave doit être annulé.
VITC de production de signaux
(producteur synchronisation etc.)
[Exemple de connexions - 3] Synchronisation avec les signaux d’éclats noirs B.B. (Black Burst) d’un dispositif externe ne comprenant
pas de signaux VITC
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE1
B.B.
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT DN-V1700 SLAVE2
B.B.
OUT
SYNC. (VITC)
MASTER
SLAVE
IN OUT
Dans cet exemple, deux unités esclaves sont synchronisées avec les signaux d’éclats noirs B.B. (Black Burst) d’un dispositif externe ne
comprenant pas de signaux VITC.
La première DN-V1700 produit des signaux VITC synchronisés aux signaux verticaux/horizontaux inclus aux signaux B.B des dispositifs
externes et qui émettent des signaux à partir de la borne SYNC. (VITC) OUT.
✽ Dans cet exemple le mémoire Flash ROM de l’esclave 1 de la DN-V1700 doit être réglé sur le mode de production d’esclave par la
commande série ou LAN de contrôle externe.
Dispositif externe
REMARQUES:
• Le signal de code d’heure de la DN-V1700 est compatible avec les normes VITC (code d’heure à intervalle vertical).
Il n’est pas compatible avec les normes LTC (code d’heure de longitude).
• Lors de la connexion de la DN-V1700 pour la synchronisation en tant que dispositif maître, le nombre maximum d’unités pouvant
être connecté aux unités esclaves est de 4.
• Lorsque des unités multiples sont connectées pour la synchronisation, si l’alimentation d’une des unités esclaves du milieu de la
chaîne est coupée, la lecture synchronisée n’est également pas possible pour les unités esclaves consécutives.
• Lors de l’utilisation des dispositifs à composés vidéo externe au lieu de signaux B.B., la synchronisation pourrait être dérangée
suite à un élément CC de fluctuation dans le signal vidéo.
FRANCAIS
