OUTILLAGE NECESSAIRE :

Rassembler les outils et pièces nécessaires avant de commencer

l’installation.

Tournevis à lame plate

Clés plates de Vie" et de V

2

' ou deux clés à molette

Tourne-écrou de V

a

'

Raccordement à une canalisation d’eau

IMPORTANT : Si on doit mettre en marche le réfrigérateur avant

qu’il soit raccordé à la canalisation d’eau, placer la commande

de la machine à glaçons à la position OFF (arrêt).

1.

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2.

FERMER le robinet principal d’arrivée d’eau. OUVRIR le

robinet de puisage le plus proche pendant une période

suffisante pour que la canalisation d’eau se vide.

3.

Utiliser un robinet d’arrêt quart de tour ou équivalent

alimenté par une canalisation d’alimentation domestique en

cuivre de V

2

'.

REMARQUE : Pour que le réfrigérateur reçoive un débit

d’eau suffisant, on recommande l’emploi d’une canalisation

d’alimentation domestique en cuivre de V

2

' minimum.

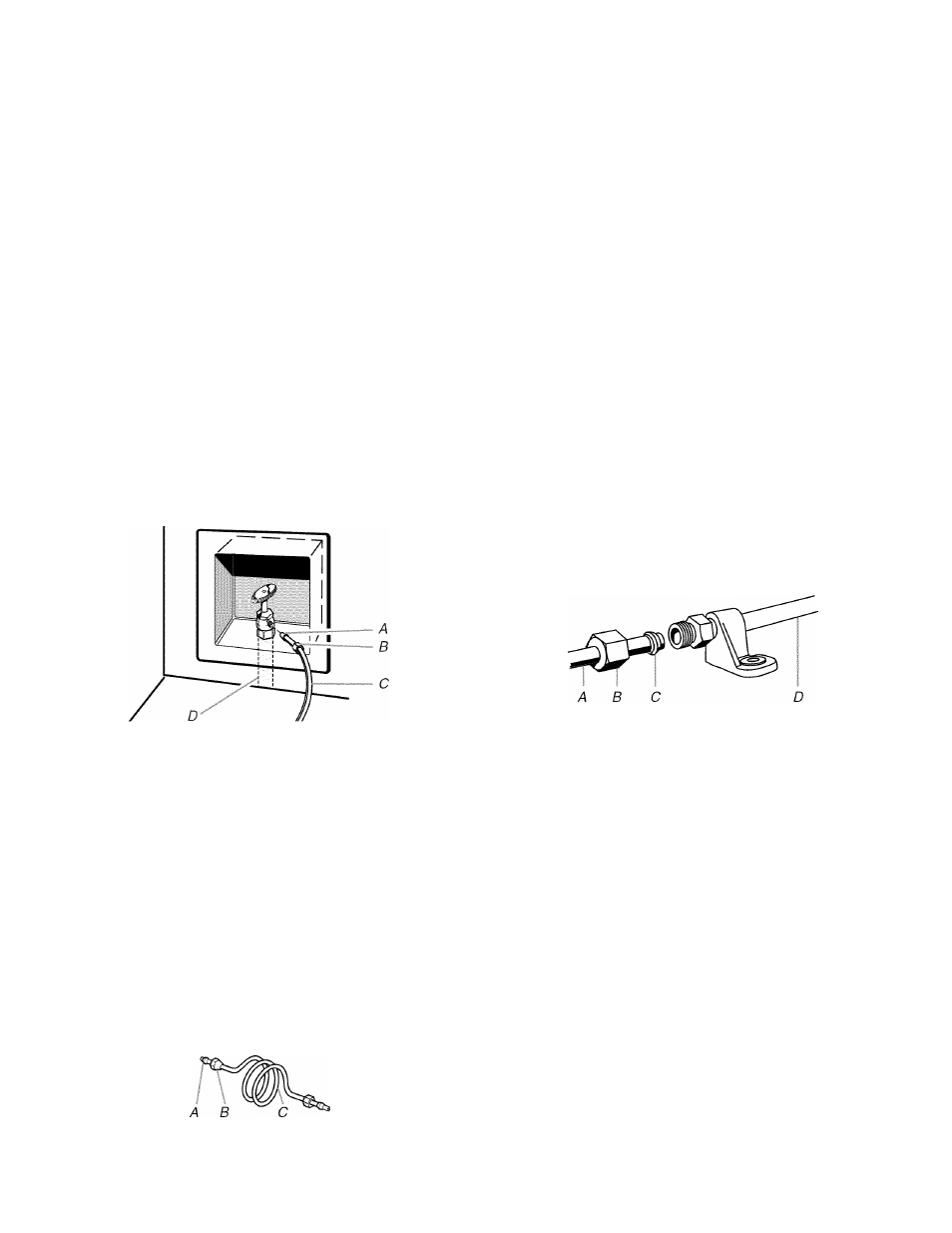

A. Renflement

B. Ecrou

C. Canalisation en cuivre

(jusqu’au réfrigérateur)

D. Canalisation d’alimentation

du domicile (V2" minimum)

4. On est maintenant prêt à connecter le tuyau en cuivre au

robinet d’arrêt. Utiliser un conduit de cuivre flexible de VÀ'

(6,35 mm) de diamètre extérieur pour raccorder le robinet

d’arrêt au réfrigérateur.

S'assurer d'avoir la longueur nécessaire pour le

raccordement. Il faut s'assurer que les deux extrémités

du tuyau en cuivre sont bien coupées à angle droit.

Installer le manchon et l’écrou à compression sur le tuyau

en cuivre (voir l’illustration). Insérer l’extrémité du tuyau

de sortie aussi profondément que possible dans

l’extrémité de sortie et à l’équerre. Visser l’écrou à

compression sur l’extrémité de la sortie à l’aide d’une clй

а molette. Ne pas serrer à l’excès.

5.

Placer l'extrémité libre du tuyau dans un contenant ou évier

et rétablir l'alimentation principale en eau pour nettoyer le

tuyau jusqu'à ce que l'eau en sorte claire. Fermer le robinet

d'arrêt sur le tuyau d'alimentation en eau.

REMARQUE : Toujours vidanger le tuyau d'alimentation en

eau avant de faire le raccordement final sur l'entrée du

robinet pour empêcher tout mauvais fonctionnement

éventuel du robinet.

6.

Courber le tuyau de cuivre de façon à faire un

raccordement sur l'entrée du robinet qui se trouve à l'arrière

du réfrigérateur (voir l'illustration). Laisser un serpentin de

tube en cuivre pour permettre de sortir le réfrigérateur du

placard ou du mur en cas d'intervention de service.

Raccordement au réfrigérateur

Style 1

1.

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2.

Retirer et jeter la courte pièce en plastique noire au bout de

l’orifice d’entrée de la canalisation d’eau.

3. Visser l'écrou dans le raccord à l'extrémité du tuyau. Serrer

l'écrou manuellement. Ensuite le serrer deux tours de plus

avec une clé. Ne pas serrer à l'excès.

REMARQUE : Pour éviter les vibrations, veiller à ce que les

tuyaux en cuivre ne soient pas en contact avec les parois

latérales de la caisse ou d'autres composants à l'intérieur de

la caisse.

A. Canalisation jusqu’au

réfrigérateur

B. Ecrou (acheté)

C. Virote (achetée)

D. Canalisation d'alimentation

en eau du réfrigérateur

4.

5.

6

.

Installer la bride du tuyau d'alimentation en eau autour de

la canalisation d'alimentation en eau pour réduire la tension

sur le raccord.

OUVRIR le robinet d'arrêt.

Vérifier s'il y a des fuites. Serrer tous les raccords (y compris

les raccordements du robinet) ou les écrous qui fuient.

Style 2

1.

Débrancher le réfrigérateur ou déconnecter la source de

courant électrique.

2.

Retirer et jeter la pièce en plastique fixée au point d’arrivée

du robinet d’eau.

3.

Connecter le tube en cuivre à la valve d'arrivée d’eau en

utilisant un écrou et une bague de compression tel qu’illustré.

Serrer l’écrou de compression. Ne pas serrer excessivement.

A. Manchon à compression

B. Ecrou de compression

C. Tuyau en cuivre

71
