Les portes sont conçues pour avoir des hauteurs légèrement
différentes lorsque le réfrigérateur est vide, afin de prendre en
compte le poids des aliments qui seront placés dans les portes.
Si les portes ne sont toujours pas alignées après avoir contrôlé
l’aplomb et rempli le réfrigérateur d'aliments, suivre les étapes
ci-dessous pour régler l'alignement des portes.
1. Ouvrir les deux portes à 90°et retirer la grille de la base, si
nécessaire. Voir dessin 1.
2. Localiser la vis d’alignement sur la charnière inférieure de la
porte du réfrigérateur. Voir l'illustration 9.
3. Utiliser une clé plate de ou une clй а molette pour
tourner la vis. Pour augmenter la hauteur de la porte du
réfrigérateur, tourner la vis vers la droite. Pour diminuer la
hauteur de la porte, tourner la vis vers la gauche.
4. Vérifier que les portes sont alignées au sommet. Si
nécessaire, continuer à tourner la vis d'alignement jusqu'à ce
que les portes soient alignées.
5. Ouvrir les deux portes à 90°. Réinstaller la grille de la base.
Voir dessin 1.
PIÈCES COMPRISES : Poignées de porte (2), clé hexagonale
de W, ensemble supplémentaire de vis de blocage
Installation des poignées :
REMARQUE : Les vis de blocage pour le montage de la poignée
sont préinstallées dans la poignée.
1. Retirer les poignées de l’emballage à l’intérieur du
réfrigérateur.
REMARQUE : Afin d’éviter d’érafler le revêtement, placer les
poignées sur une serviette ou une autre surface souple.

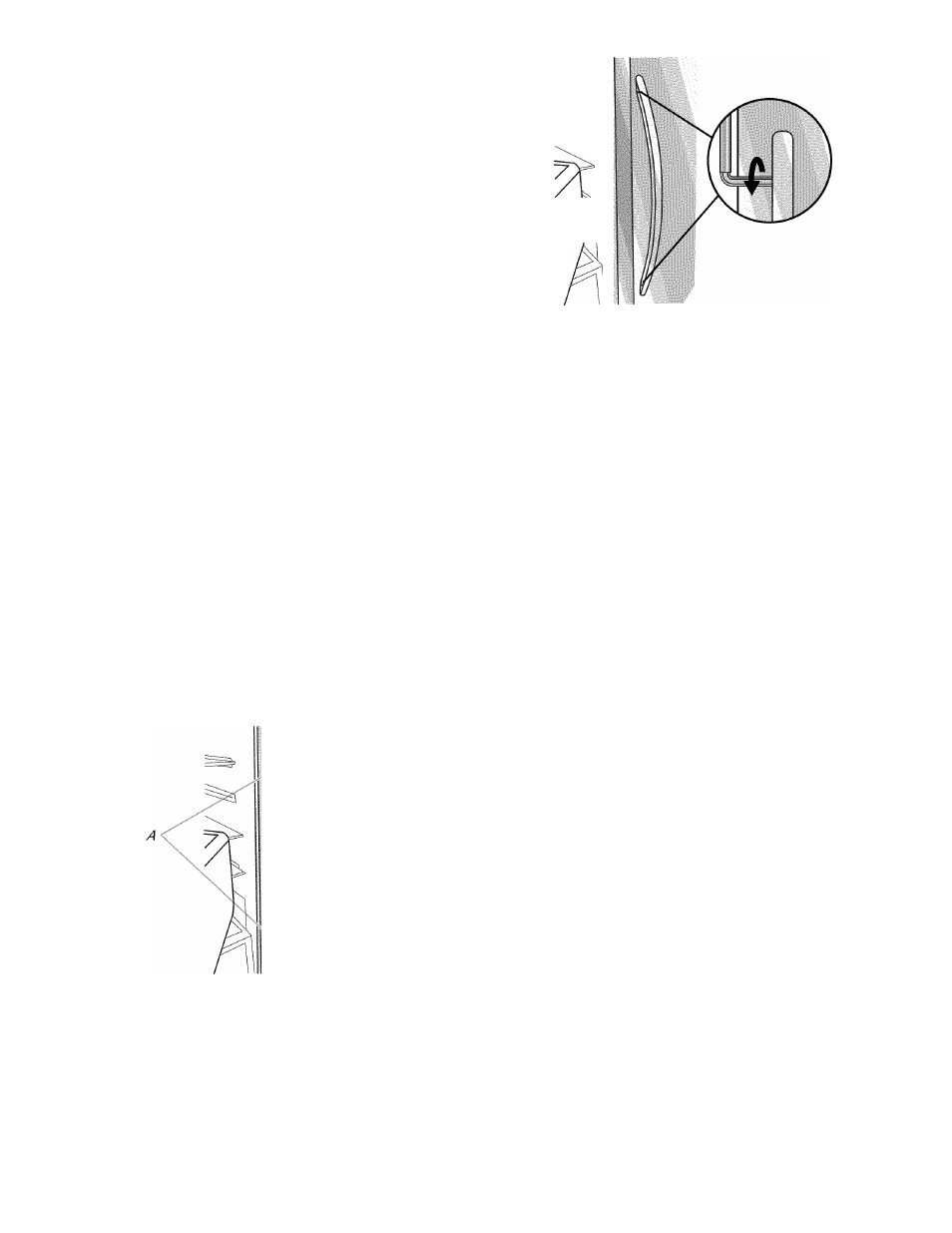

2. Ouvrir la porte du congélateur. Placer la poignée sur les vis
d'épaulement montées sur la porte du réfrigérateur en
orientant les vis de blocage vers le congélateur.
A. Vis d’épaulement
B. Vis de blocage à l’intérieur de ia poignée
3. Pousser fermement la poignée vers la porte jusqu’à ce que la
base de la poignée soit en affleurement avec la porte.
4. Tout en maintenant la poignée, insérer l’extrémité courte de
la clй а hexagonale dans le trou supérieur et faire
légèrement pivoter la clé hexagonale jusqu'à ce qu'elle soit
engagée dans la vis de blocage.
5. Serrer la vis de blocage jusqu’à ce qu'elle commence à
toucher la vis d'épaulement en la tournant dans le sens
horaire.
6. Répéter les étapes 4 et 5 pour commencer à serrer la vis de
blocage inférieure.
Z Une fois que les deux vis de blocage ont été partiellement
serrées tel que décrit dans les étapes précédentes, resserrer
complètement les vis de blocage inférieures et supérieures.
IMPORTANT : Lorsque les vis semblent serrées, les serrer d'un
quart de tour supplémentaire. Sans ce serrage
supplémentaire, la poignée ne sera pas correctement
installée.
8. Ouvrir la porte du réfrigérateur et fermer la porte du
congélateur. Répéter les étapes 2 à 7 pour installer l’autre
poignée sur la porte du congélateur en orientant les vis de
blocage vers le réfrigérateur.
9. Conserver la clé hexagonale et toutes les instructions.
Retrait des poignées :
1. Tout en maintenant la poignée, insérer l’extrémité courte de
la clé hexagonale dans le trou inférieur et faire légèrement
pivoter la clé hexagonale jusqu'à ce qu'elle soit engagée
dans la vis de blocage.
2. Desserrer la vis de blocage en la tournant d’un quart de tour
à la fois dans le sens antihoraire.
3. Répéter les étapes 1 et 2 pour la vis de blocage supérieure.
Dégager la poignée de la porte en la tirant doucement.
4. Si nécessaire, retirer les vis d’épaulement de la porte avec
un tournevis Phillips.
Lire toutes les instructions avant de commencer.
IMPORTANT :
■ L'installation de la plomberie doit être conforme au Code
International de plomberie et respecter les codes et
règlements locaux de plomberie.
■ Utiliser un tube en cuivre ou un tube en plastique en XLPE
(polyéthylène réticulé) et vérifier s’il y a des fuites.
■ Installer les tuyaux seulement là où les températures
resteront au-dessus du point de congélation.
