Avlink YX-1044 User Manual

Page 13

  • Text mode
  • Original mode
background image

13

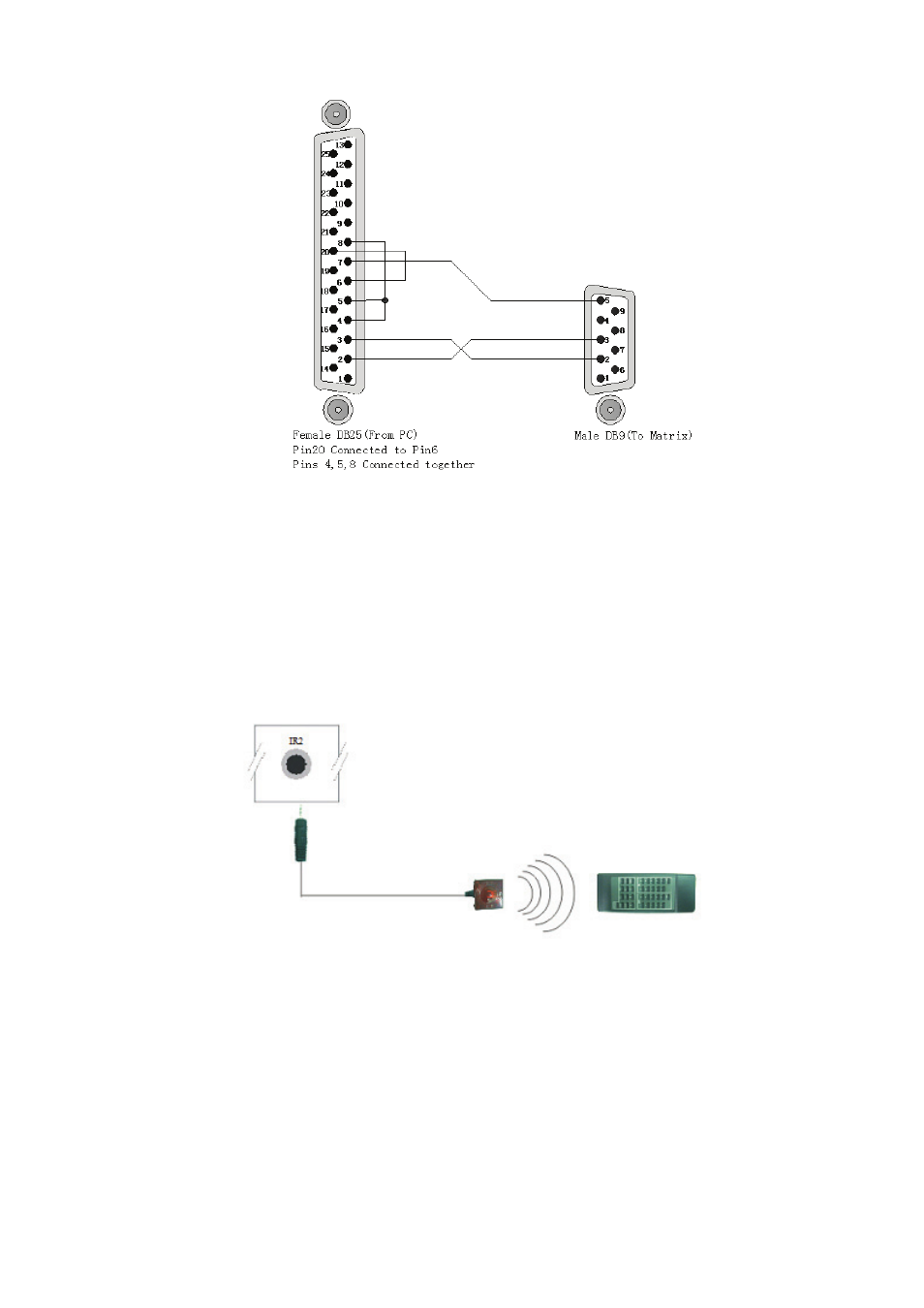

Figure 6-5 (b)

) The Matrix RS-232 port is defined as DCE.

6.0.1 IR2 Connection

The YX matrix provides you an IR BOX for more convenient to react to the controller. Please
connect the IR BOX to the IR2 port that is on the rear panel.

Figure 6-6 IR Connection
