Guía de instalación
(continuación)
Masa
Conecte el conductor de masa negro del conector de
alimentación al chasis metálico del vehículo.
Altavoces
Conecte los cables de los altavoces. Consulte el diagrama
de cableado (-» página 120) para conocer las conexiones
apropiadas. Siga el diagrama cuidadosamente para evitar
estropear tos altavoces y la unidad estéreo.
Los altavoces utilizados deberán ser capaces de conducir
más de 50 W de potencia. Si utiliza un amplificador de
audio opcional, los altavoces deberán ser capaces de
conducir la potencia de salida máxima del amplificador.
Los altavoces con valores de entrada interiores podrán
estropearse. La impedancia de los altavoces deberá ser
de 4-8 O, que típicamente estará marcada en la mayoría
de tos altavoces. Los altavoces con impedancia inferior o
superior afectarán a la salida y podrán causar daños en
tos altavoces y en la unidad estéreo.
Antena automática
Conecte el conductor de la antena automática del
vehículo al conductor azul oscuro de control del relé de la
antena automática.
(No confunda el cable de antena con el cable con franja
azul/btanco de un amplificador de potencia.)
Batería
Conecte el conductor de batería amarillo al cable de radio
correcto o al puerto de fusible de la batería ubicado en el
bloque de fusibles. .
Antena
Conecte la antena enchufando el conductor de antena al
receptáculo de la antena.
Equipo
Conecte
cualquier
equipo
opcional,
tal
como
un
amplificador, según las instrucciones suministradas con
el equipo. Mantenga una separación de unos 12" (30 cm)
entre los cables de los altavoces y el amplificador, y entre
la antena y el cable de extensión de la antena. Lea las
instrucciones
de
funcionamiento
e
instalación
de
cualquier equipo que conecte a esta unidad.
Alimentación
Conecte el conductor de alimentación rojo al cable de
radio correcto del vehículo o al puerto de fusible
apropiado en el bloque de fusibles.
Si la unidad estéreo funciona correctamente con todas
estas conexiones hechas, desconecte los cables y realice
la instalación final.
□ Instalación final
Conexiones de los conductores
Conecte todos los cables asegurándose de que cada
conexión esté aislada y segura. Una todos los cables
flojos y apriételos con cinta para que no se caigan
poste-riormente. Inserte ahora la unidad estéreo en el
collar de montaje.
Enhorabuena!
Después
de
hacer
unas
pocas
comprobaciones finales, usted estará listo para disfrutar
de su nuevo sistema estéreo para automóvil.
□ Comprobaciones finales
1. Asegúrese de que todos los cables estén conectados
y aislados correctamente.
2. Asegúrese de que la unidad estéreo esté firmemente
sujetada en el collar de montaje.
3. Conecte el encendido para comprobar que la unidad
funcione correctamente.
Si tiene dificultades, consulte a su instalador profesional
autorizado más cercano para solicitarte ayuda.
□ Preparación
• Le recomendamos encarecidamente que se ponga
guantes al realizar el trabajo de instalación para no
lesionarse.
• Cuando doble las lengüetas de montaje del collar de
montaje con un destornillador, tenga cuidado de no
lesionarse las manos ni los dedos.

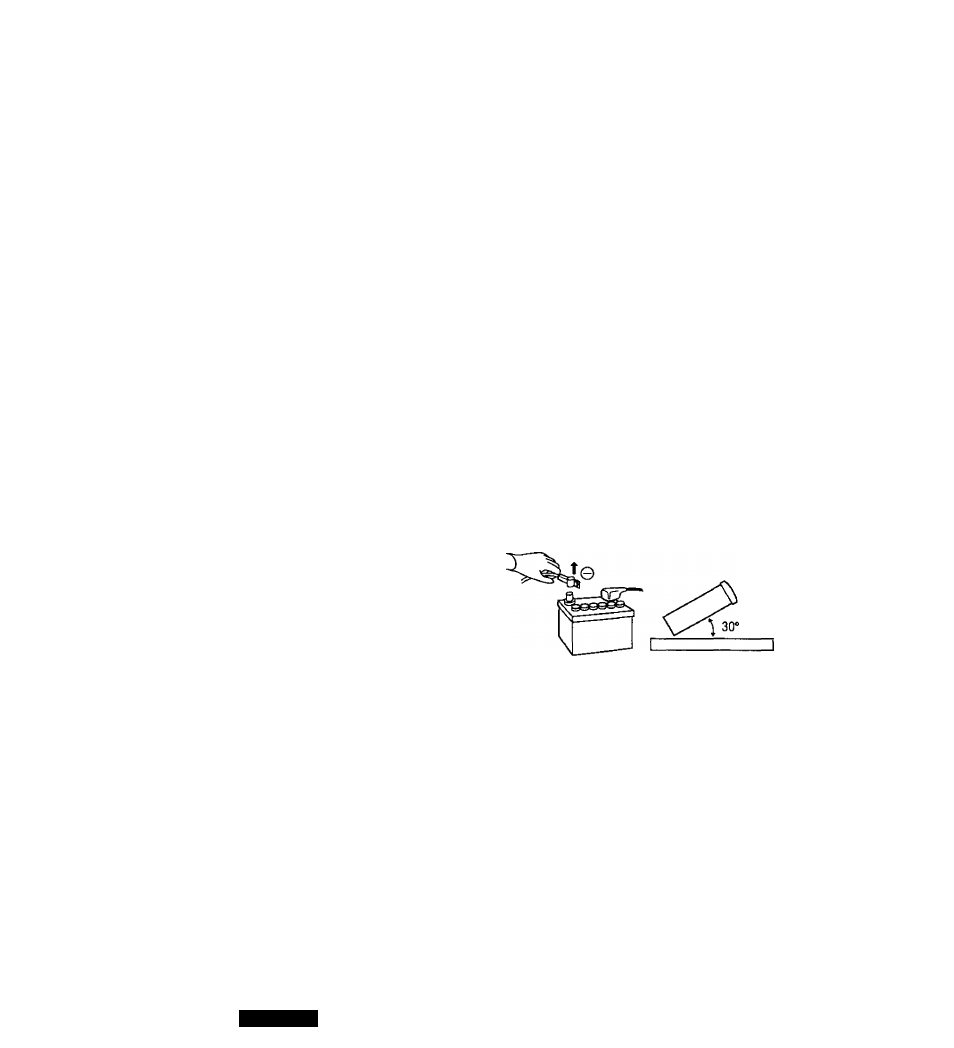

Desconecte el cable del terminal de batería negativo 0
(consulte la precaución de más abajo).
El aparato deberá instalarse en una posición horizontal
con
el
extremo
delantero
formando
un
ángulo
adecuado, pero con no más de 30”.
o menos
Precaución:
• No desconecte los terminales de la batería de un
automóvil
con
computadora
de
viajes
o
de
navegación porque todos los ajustes del usuario
almacenados en la memoria se perderán. Cuando
instale el aparato tenga cuidado de impedir los
cortocircuitos.
Instalación en el tablero de instrumentos
Apertura de instalación
23/32"
1
(53 mm)
- 75/32"
-
(182 mm)
Este aparato puede instalarse en cualquier tablero de
instrumentos que tenga una apertura similar a la
mostrada en la imagen. El tablero de instrumentos
deberá tener un grosor de entre ^/,6" (4,75 mm) y
Izf
(5,56 mm) para poder aguantar el aparato.
