Guía de instalación
A\
ADVERTENCIA
La información de instalación va dirigida a instaiadores con experiencia, no a indi­
viduos sin conocimientos técnicos. Ésta no contiene advertencias ni precauciones
reiacionadas con los posibles peligros causados al intentar instalar este producto.
Cualquier intento de instalar este producto en un vehículo motorizado por parte de
una persona que no sea un instalador cualificado podrá causar daños en el sistema
eléctrico y producir lesiones graves o incluso la muerte.

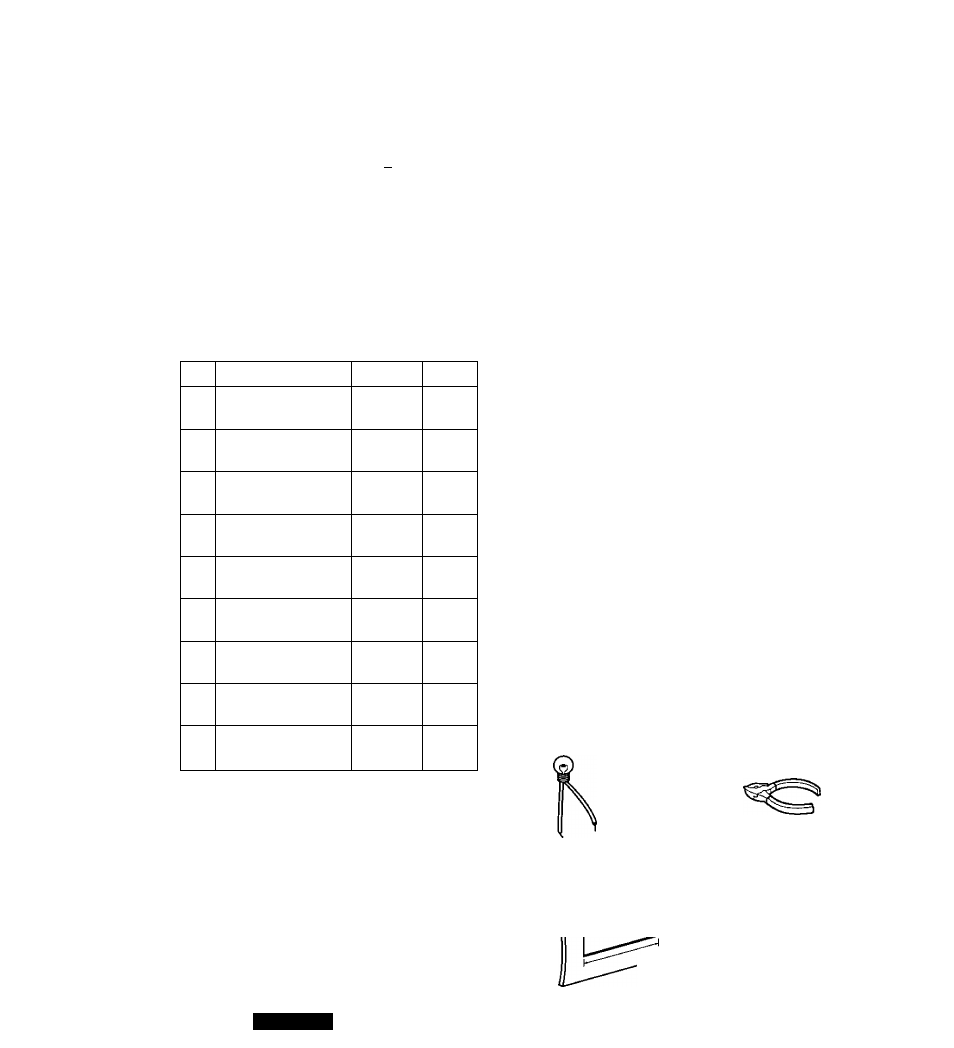

□ Accesorios suministrados
Item Diagrama Cantidad
(D Collar de montaje 1
Tuerca hexagonal
(5 mm0)
1
Tira de soporte trasero 1
@ Tornillo autorroscante
(5 mm0x16 mm)
1
Perno de montaje
(5 mm0) 1
© Conector de
alimentación
1
Estuche de la placa
frontal removible
1
© Placa de adorno 1
Placa de anulación de
cierre
2 -
□ Perspectiva general
Este equipo deberá ser instalado por un profesional. Sin
embargo, si usted piensa instalar esta unidad usted
mismo, lo primero que tiene que decidir es dónde va a
instalarla. Las instrucciones de estas páginas le guiarán
para llevar a cabo los pasos restantes:
(Consulte "ADVERTENCIA” que se explica más arriba.)
• Identifique y ponga etiquetas en los cables del
vehículo.
• Conecte los alambres del vehículo con los alambres
del conector de alimentación.
• Instale la unidad en el salpicadero.
• Compruebe el funcionamiento de la unidad.
Si encuentra problemas, consulte a su instalador
profesional más cercano.
Precaución:
• Esta unidad sólo funcionará con un sistema de
batería de automóvil de 12 V CC con negativo a
masa. No intente utilizarla con ningún otro sistema
porque podrían causarse graves averías.
Antes de iniciar la instalación, compruebe que tiene
todos los artículos incluidos en el embalaje de su unidad.
• Tarjeta de garantía. ..Rellénela rápidamente.
• Guía de centros de servicia Panasonic...
Guárdela para utilizarla como referencia en el futuro en
caso de que la unidad necesite ser reparada.
• Accesorios suministrados. ..Son necesarios para
realizar la instalación en el salpicadero.
□ Herramientas necesarias
Necesitará un destornillador, una pila de 1,5 V tamaño
AAy lo siguiente:
Bombilla de prueba Cinta aislante para Alicates de
de 12 V CC usos eléctricos corte lateral
□ Especificaciones del salpicadero
Grosor Mínimo de Vie" (4,75 mm)
—.y.— Máximo de (5,56 mm)
W '
~\ 2 V 22 " (53 mm)
J
75 / 32 ” (182 mm)
114
CQ-DF602U
