Guía de instalación
(continuación)
□ Antes de hacer la instalación
Advertencia
• PARA EVITAR EL PELIGRO DE HERIDAS GRAVES 0 LA
POSIBLE VIOLACIÓN DE LEYES, NO LO INSTALE
DONDE QUEDE VISIBLE AL CONDUCTOR. No instale el
monitor en un lugar que obstruya el manejo, la visibili­
dad o que esté prohibido por las leyes o los reglamentos
aplicables. Si el monitor se instala en un lugar donde
obstruye la visibilidad hacia delante o el funcionamiento de
la bolsa de aire o de otro equipo de seguridad, o donde
interfiere con el funcionamiento del vehículo, esto puede
causar un accidente.
• Para hacer la instalación no utilice nunca pernos o tuercas
de los dispositivos de seguridad del vehículo. Si utiliza per­
nos o tuercas de las ruedas, los frenos u otros dispositivos
de seguridad para instalar el monitor esto podrá causar un
accidente.
® Conecte correctamente los cables. Si el cableado no se
realiza correctamente, tal vez se produzca un incendio, una
falla del sistema eléctrico o un accidente. En particular,
asegúrese de instalar y asegurar los cables de forma que
no queden enredados con un tornillo o la parte móvil del
raíl de un asiento.
• Utilice la unidad con una batería de vehículo de 12 V CC
conectada con negativo a masa. Esta unidad sólo deberá
utilizarse con una batería de vehículo de
12 V CC conecta­
da con negativo a masa. No puede utilizarse en camiones
grandes o vehículos con motor diesel que funcionan con
una batería de
24 V CC. Si la unidad se utiliza en un tipo de
vehículo inadecuado se puede producir un incendio o un
accidente.

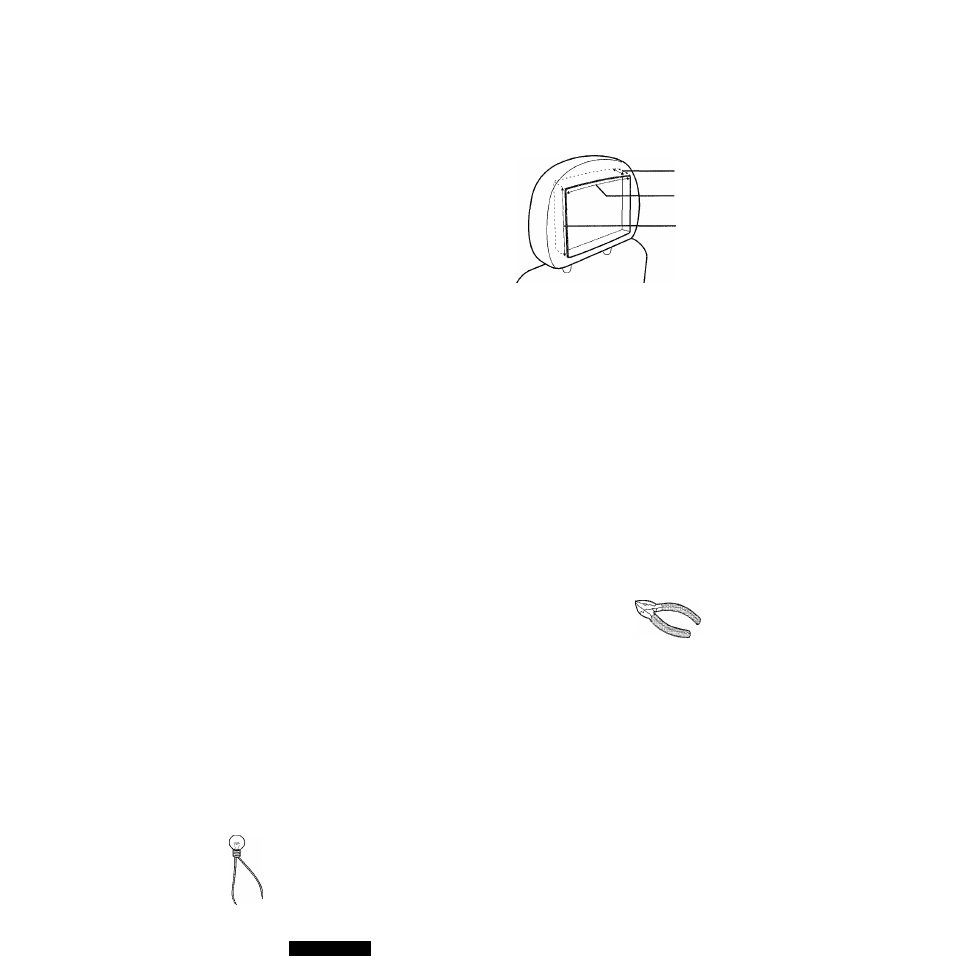

□ Apoyacabezas adecuados para la instalación
Precauciones:
• Utilice ei tusibíe especificado. Asegúrese de utilizar
siempre eí fusible especificado. Si utiliza otro fusible,
éste podrá causar uri iiicendío o un accidente.
• No estropee el cable peilizcándoto o tirando del
mismo.No tire del cable ni (o estropee. Si no se cuida
del cable, éste se cortocircuiíará o puede que sea cor­
tado causando un inGendío o un accidente.
□ Herramientas necesarias
Necesitará un destornillador y lo siguiente:
Bombilla de Cinta aislante para Alicates de corte
prueba de 12 V CC usos eléctricos lateral
fs/ie" (40 mm)
7W (188 mm)
5Уг" (140 mm)
□ Identificación de todos los cables
El primer paso de la instalación consiste en identificar todos los cables
del vehículo que usted utilizará cuando haga la conexión de su sistema
de sonido. Al identificar cada cable le sugerimos que lo etiquete emple­
ando la cinta de enmascaramiento y un marcador permanente. Esto le
ayudará a no confundirse cuando haga conexiones posteriormente.
Nota: No conecte el conector de alimentación a la unidad estéreo
hasta después de haber hecho todas las conexiones. Si no hay tapas
de plástico en los cables de conexión, aísle todos los cables
expuestos con cinta para usos eléctricos hasta que esté listo para
utilizarlos. Identifique los cables en el orden siguiente.
Cable de la alimentación
Si su vehículo tiene una radio o está precableado para poder conec­
tar una: Corte los cables del conector uno a uno (dejándolos tan lar­
gos corno sea posible) para poder trabajar con ellos individuamente.
Ponga la llave de contacto en la posición de accesorios y conecte
uno de los cables de la bombilla de prueba al chasis.
0
1
Toque con el otro cable de la bombilla de prueba cada uno de los cables
expuestos procedentes del conector de la radio cortado. Toque un cable
cada vez hasta encontrar el que encienda la bombilla de prueba.
Ahora ponga la llave de contacto en la posición de desactivación y
luego en la de activación. Si la bombilla también se apaga y se
enciende, ese cable será el de la alimentación del vehículo.
Si su vehículo no está cableado para una unidad de audio:
Vaya al bloque de fusibles y encuentre el puerto de fusible para
radio (RADIO), ios accesorios (ACC) o el encendido (iGN).
Cable de batería
Si su unidad estéreo tiene un cable amarillo, necesitará localizar el
cable de la batería del vehículo. De lo contrario, podrá ignorar este
procedimiento. De lo contrario, podrá ignorar este procedimiento.
(El cable amarillo de la batería proporcionará una alimentación con­
tinua para el funcionamiento del reloj, mantener el contenido de la
memoria y otras funciones.)
76
CY-V7100U
