et en vérifiant les autres fils exposés du connecteur de radio sectionné.
En l’absence de câblage pour l'installation d’une radio:
Enlevez le couvercle du bloc-fusibles et repérez le réceptacle du fusible
de la batterie (généralement indiqué par l’inscription BAT).___
□ Raccordez tous les fils
Une fois tous les câbles du véhicule identifiés, vous êtes prêt à com­
mencer leur raccordement aux câbles de l’écran à cristaux liquides.
Le schéma de câblage (# pages 60-62) indique les raccordements
appropriés et le code de couleur des fils.
Il est fortement recommandé de tester l’appareil avant de procéder à
l’installation finale.
Vous pouvez placer l’appareil sur le plancher du véhicule et
effectuer des raccordements temporaires pour tester l’appareil.
Recouvrez de ruban d’électricien tous les câbles exposés.
. Précaution: Raccordez ie fd d aiimentation rouge à i
. la toîjte în. après avoir effectué et =soié tooc ies autres i
' raccordements.
|
Mise à la masse
Raccordez le fil noir de mise à la masse du connecteur d’ali­
mentation au châssis métallique du véhicule.
Batterie
Raccordez le fil jaune de la batterie au bon câble de la radio
ou au réceptacle du fusible de la batterie du bioc-fusibles.
Équipement auxiliaire
Raccordez tout équipement auxiliaire en suivant les instructions qui l’ac­
compagnent. Veuillez lire le manuel d’instructions et les instructions
d’installation de tout équipement auxiliaire raccordé à cet appareil.
Alimentation
Raccordez le fil d’alimentation rouge au bon câble de la radio
ou au réceptacle du fusible approprié du bloc-fusibles.
Si l’écran à cristaux liquides fonctionne correctement une fois
tous ces raccordements effectués, déconnectez tous les
câbles et passez à l’installation finale.________________
□ Installation finale
Raccordement des câbles
Raccordez tous les fils, en vous assurant que chacun d’eux
est isolé et solidement raccordé. Enroulez toute longueur de
câble excessive et fixez-la en place avec une bande adhésive
afin d’éviter qu’elle ne tombe par la suite. Installez alors
l’écran à cristaux liquides dans le collier de montage.
Félicitations! Après quelques vérifications finales, vous pour-
rez utiliser votre nouvel écran à cristaux liquides._________
□ Vérifications finales
1. Assurez-vous que tous les câbles sont bien raccordés et isolés.
2. Assurez-vous que l’écran à cristaux liquides est solidement en
place dans le collier de montage.
3. Mettez la clé de contact en position “on” et vérifiez le fonction­
nement de l’appareil.
En cas de difficulté, consultez un installateur professionnel agréé pour
obtenir de l’aide.
□ Mises en garde
Précautions:
• Pour vous protéger contre tes blessures, nous vous
recommandons vivement de porter des gants lors
de l’installation
♦ lorsque vous pliez les languettes de lixaiiOfi du coi-
lier de montage avec un tournevis, prenez garde de
vous btesseï
aux mams ou aux doigts.

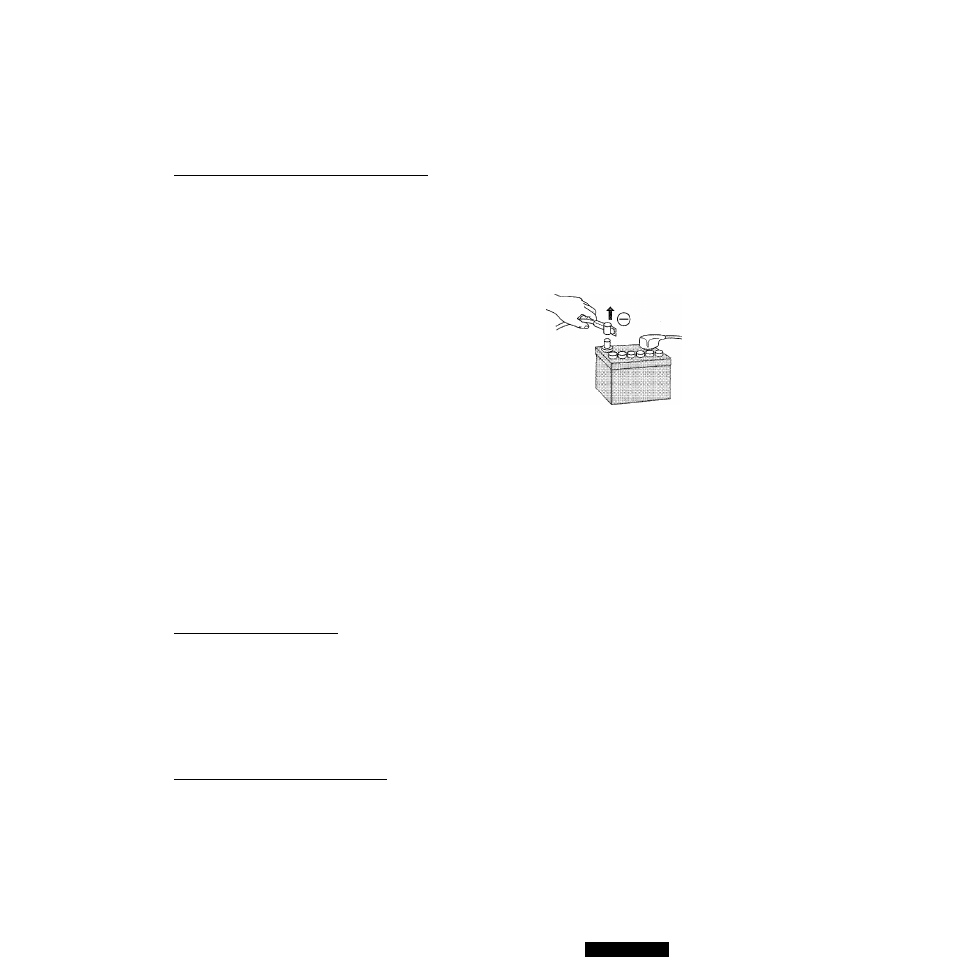

• Déconnectez le câble de la borne négative (-) de la batterie (voir l’en­
cadré “Précaution” à droite).
( Précâüîk»: Ntaytion Si votre véhiou e si c-Xé d'en ¿ule
: équs-eme-te de iKfd iD'anateerde rav^etioi gît.i. ne dèccnfadff p*
' es tKcnes de la œdiirie
-jà’ tocs les regiages des paramètres s"
• d Kcc fecomrnaiteé ne ou de Sâii>;>^:3r{:er «s ræiapev
Aptes a-, dir rermire ifOStalaRae de i'acparai pnrça vjqiez u
; : éadipeiterî t rsojveau oorifarmeînerr: at» cocsenes «
Cet appareil doit être installé par un professionnel. En cas
de difficulté, consultez un installateur professionnel pour
obtenir de l’aide.
1. Cet appareil est conçu pour fonctionner sur un système
d’alimentation avec batterie de 12 V c.c. à masse négative.
2. Veuillez suivre attentivement les instructions relatives aux
raccordements électriques (# pages 60-62). Sinon, il y a
risque d’endommagement de l’appareil.
3. Raccordez le connecteur d’alimentation une fois tous les
autres raccordements effectués.
4. Assurez-vous de raccorder le fil de la batterie (jaune) à la
borne positive {+) de la batterie ou à la borne (BAT) du
bloc-fusibles (BAT).
5. Isolez tous les câbles exposés pour prévenir les courts-
circuits.
6. Enroulez toute longueur de câble excessive et fixez-ia en
place après l’installation de l’appareil.
7. Veuillez lire attentivement les instructions de fonction­
nement et d’installation de tout équipement auxiliaire avant
de le raccorder à cet appareil.
: Précaution: Veuillez vous cootoffner aux lois et tj
I règlements de l’état, de la province ou du pays pour :i
