Guide d’installation
(suite)
Conducteur à la masse
Raccordez le conducteur à la masse noir du connecteur
d’alimentation au cadre métallique du véhicule.
Ha ut-parleurs
Raccordez les fils des haut-parleurs. Pour le
raccordement, consultez le schéma de câblage page
102). Respectez rigoureusement les indications du
schéma pour ne pas risquer d’endommager les haut-
parleurs et l’appareil.
Les haut-parleurs doivent avoir une puissance admissible
minimale de 50 W. Si un amplificateur externe est utilisé,
assurez-vous que la puissance admissible nominale des
haut-parleurs correspond à la puissance maximale de
l'ampli, afin de ne pas endommager les haut-parleurs.
L’impédance des haut-parleurs doit être de 4 à 8 Q, ce
qui est le niveau standard. L’utilisation de haut-parleurs
d’une impédance plus faible ou plus élevée affectera la
qualité du rendu sonore et risque d’endommager tant
l’appareil que les haut-parleurs eux-mêmes.
Moteur de l’antenne
Reliez le fil du moteur de l’antenne du véhicule au fit
d’amenée bleu foncé du relais.
(Prenez garde de confondre le fil de l’antenne avec le fil
bleu rayé blanc de l’amplificateur de puissance.)
Batterie
Raccordez le fil de batterie jaune du véhicule au fil
approprié de la radio ou au réceptacle du fusible de la
batterie du bloc-fusibles.
Antenne
Raccordez l’antenne en branchant le fil d’antenne dans le
réceptacle de l’antenne.
Équipement auxiliaire
Raccordez tout appareil auxiliaire, tel qu’un ampli,
conformément aux instructions fournies avec l’appareil.
Bien éloignez d’au moins 30 cm (12 po) les fils de
haut-parleur/ampli de l’antenne et du fil/ratlonge
d’antenne. Reportez-vous au manuel d’utilisation et
d’installation afférent à l’appareil installé.
Alimentation
Raccordez le fil d’alimentation rouge au fil de radio ou au
porte-fusibles approprié du bloc-fusibles.
Si l’appareil fonctionne normalement avec tous les
raccordements ainsi effectués, débranchez les fils et
procédez à l’installation finale.
□ Installation finale
Raccordement des fils
Raccordez tous les fils en prenant soin qu’ils soient tous
bien isolés et solidement raccordés. Enroulez toute
longueur excessive de fil et fixez-la en place avec une
bande adhésive. Installez l’appareil dans son collier de
montage.
Félicitations! Après avoir effectué quelques vérifications
finales, vous serez prêt à utiliser votre nouvel appareil
stéréophonique d’automobile.
□ Vérifications finales
1. Assurez-vous que tous les fils sont bien raccordés et
isolés.
2. Assurez-vous que l’appareil est solidement en place
dans son collier de montage.
3. Faites démarrer la voiture et vérifiez le fonctionnement
de l’appareil.
En cas de difficulté, consultez un installateur
professionnel.
□ Préparation
• Pour vous protéger contre les blessures, nous vous
recommandons vivement de porter des gants.
• Lorsque vous pliez les languettes de fixation du
collier de montage avec un tournevis, veillez à ne
pas vous blesser les mains et les doigts.

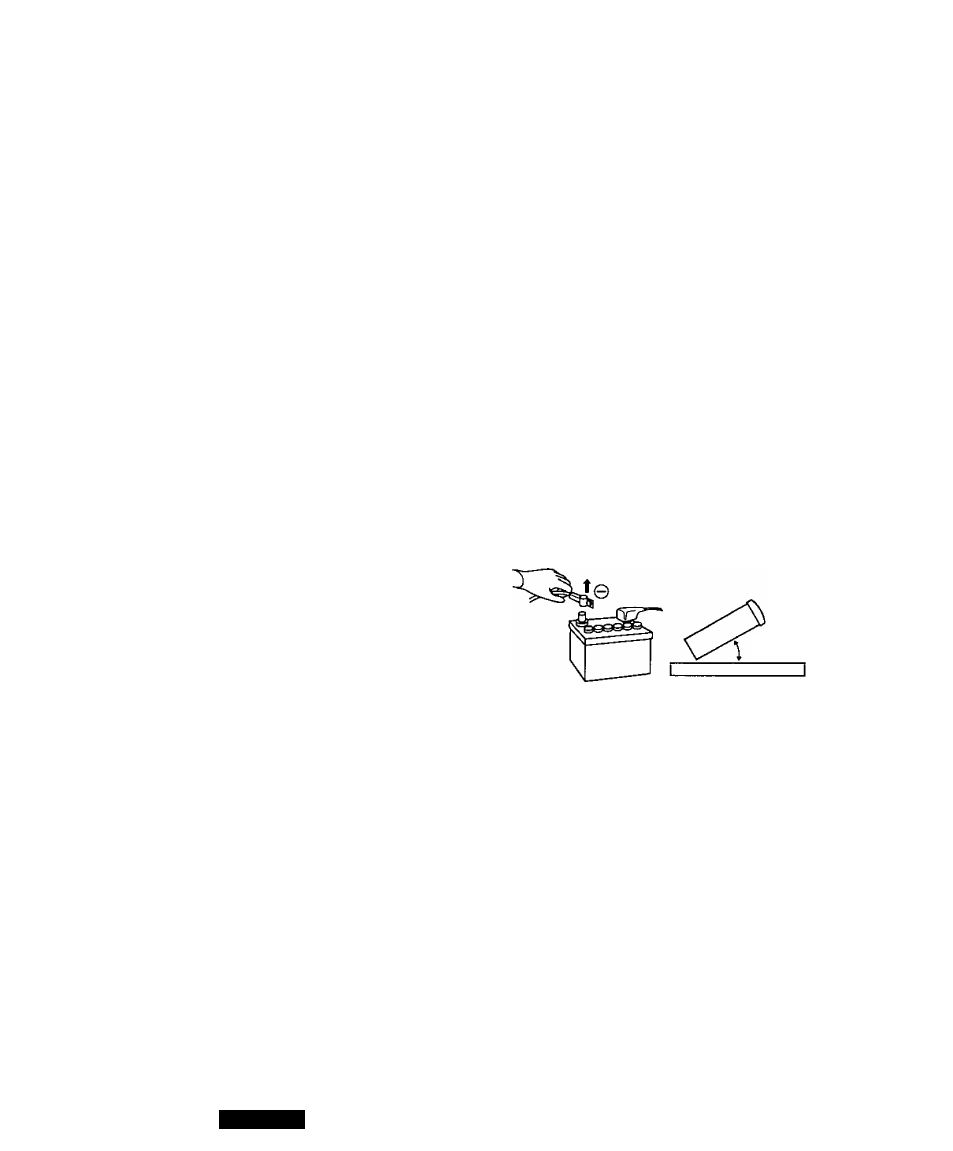

• Déconnectez le câble à la borne négative 0 de la
batterie (voir Précaution ci-dessous).
• L’appareil doit être installé en position horizontale avec
son extrémité avant inclinée vers le haut à un angle
commode, mais ne dépassant pas 30“
30“ ou moins
Précaution:
• Si votre véhicule est doté d’un ordinateur de
navigation ou de conduite, ne déconnectez pas les
bornes de la batterie car tous les réglages des
paramètres en mémoire seraient perdus. Au lieu de
cela, procédez avec les plus grandes précautions
lors de l’installation de l’appareil pour éviter les
courts-circuits.
Installation sur le tableau de bord
Baie d’installation
53 mm
,, (23/32 po)
— 182 mm —
(75/32 po)
Cet appareil peut être installé sur tout tableau de bord qui
possède une baie telle que celle représentée ci-dessus.
Le tableau de bord doit avoir une épaisseur de
4,75 mm (Vie po) à 5,56 mm Çhi po) pour pouvoir
supporter l’appareil.
