□ Procedimientos de instalación
Complete primero las conexiones eléctricas y luego
compruebe si están bien hechas, página 144)
El collar de montaje 0 incluido ha sido diseñado
específicamente para esta unidad. No lo utilice
para instalar en ningún otro modelo.
0 Tornillo de
cabeza plana
(5 mm^x6
Inserte el collar de montaje 0 en el salpicadero, y
doble las lengüetas de montaje hacia fuera con un
destornillador.
f) Resorte de montaje (R)
Tornillo de cabeza plana
(5 m m 0 x 6 m m )
Para apretar el collar de montaje
Las lengüetas que hay que doblar varían
según el vehículo. Dóblelas con un
destornillador para fijar bien el collar de
montaje 0 al tablero de instrumentos.
Tablero de instrumentos
3 ^
3
P=3
t=SI
-Lengüeta
— 0 Collar de montaje
-Lengüeta ^
Nota:
• Para que la unidad quede instalada
de forma segura, doble por completo
varias de las lengüetas, para que no se
produzcan vibraciones.
• Asegúrese de fijar bien la unidad al unirla
con el collar de montaje 0.
o
o
Nota sobre la placa de adorno
• Coloque la placa de adorno después de colocar la
unidad principal, al vehículo. Extraiga el panel
frontal para colocar la placa de adorno.
o
©

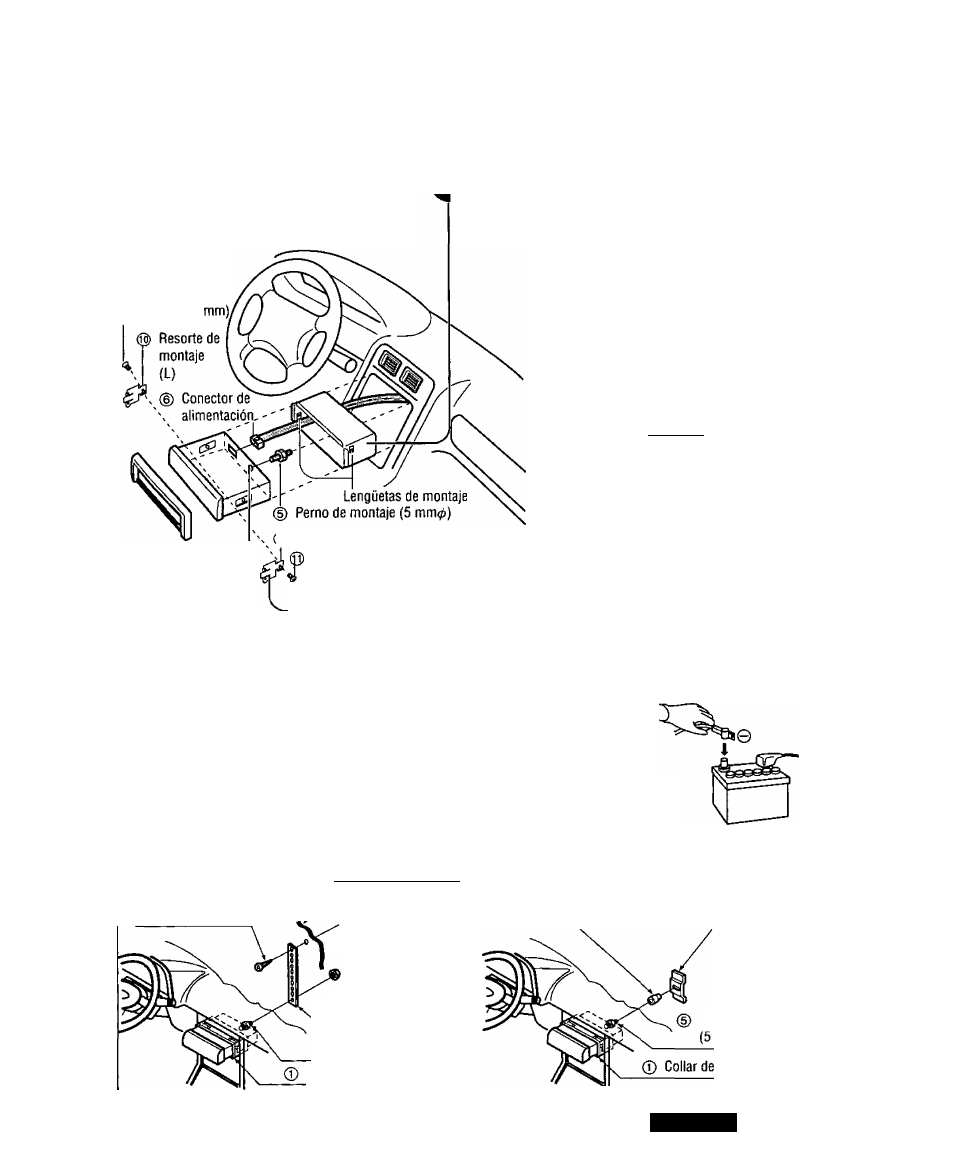

Conecte los resortes de montaje (g), ® a la unidad.
Asegure la parte trasera del aparato.
Después de fijar el perno de montaje ® y el conector de
alimentación fije la parte trasera del aparato en la
carrocería del automóvil siguiendo el método (a) o (b)
mostrado más abajo.
Inserte la placa de adorno (g).
Después de realizar la instalación,
vuelva a conectar el terminal de
batería negativo
0
.
(a) Utilizando la tira de soporte trasero @
Parallamas del automóviI
@ Tornillo autorroscante /
(5 mm0x16 mm) / 3 mm0
@ Tuerca hexagonal
(5 mm^)
@ Tira de soporte
trasero
® Perno de montaje
(5 ттф)
Collar de montaje
(b) utilizando cojín de goma (opcional)
Cojín de goma (opcional)
Escuadra de soporte
trasero (suministrado
en el automóvil)
Perno de montaje
ттф)
montaje
