Conexiones eléctricas
Precauciones:
• Este producto ha sido diseñado para funcionar con una batería de 12 V CC con masa negativa.
• Para prevenir daños a la unidad asegúrese de seguir e! diagrama de cableado de esta página.
• Quite aproximadamente V4” {5 mm) de la extremidad del revestimiento de los conductores antes de hacer las
conexiones.
• No inserte el conector de alimentación en el aparato hasta que haya terminado el tendido eléctrico.
• Asegúrese de aislar cualquier cable expuesto a un posible cortacircuito del chasis del automóvil. Sujete todos los
cables y mantenga los terminales de los cables libres de roces con cualquier parte metálica.
• Recuerde que si su automóvil tiene una computadora de conducción o una computadora de navegación, los tatos de
su memoria pueden quedar borrados cuando se desconectan los terminales de la batería.
Accesorios utilizados para el cableado
N."
Item
Cantidad
®
Conector de alimentación
1

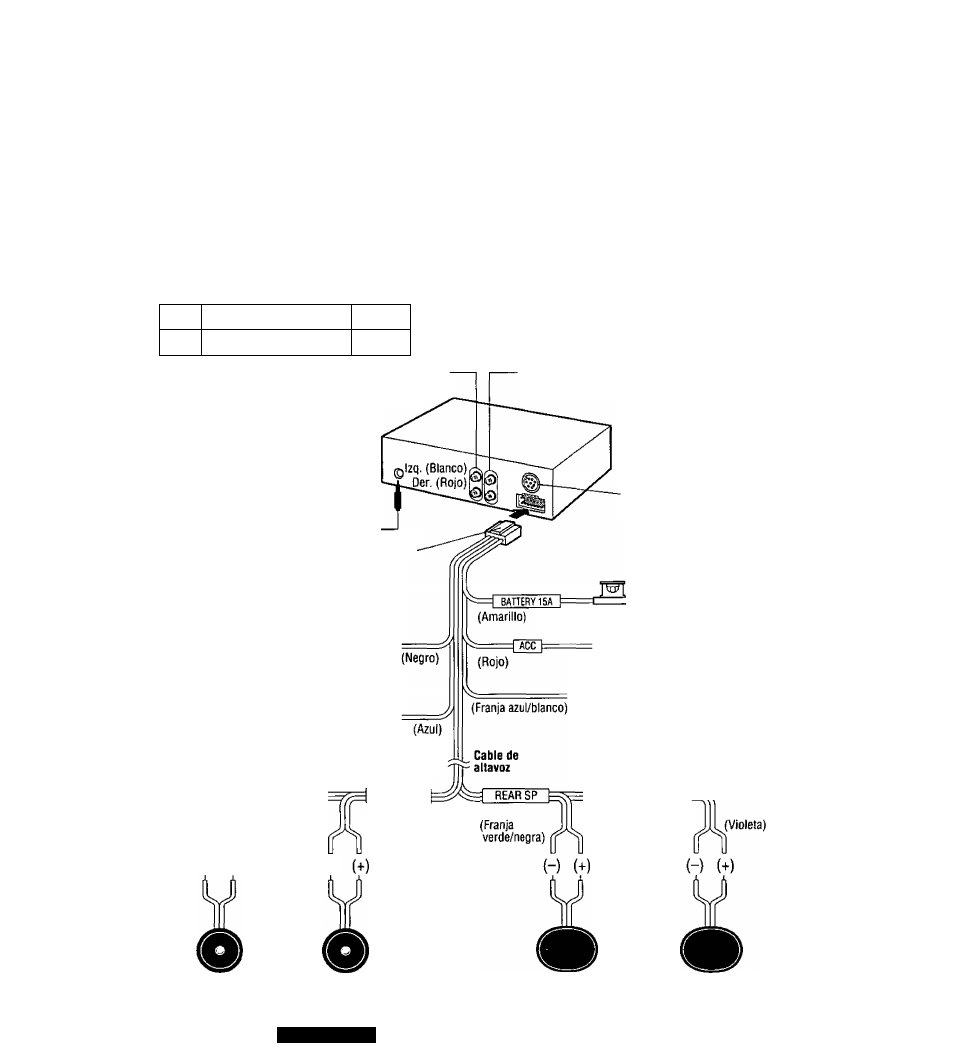

□ Diagrama del
cableado
Conector de salida
de preamplífícador
(Trasero)
Conector de entrada del
cambiador de CD
Antena
(D
Conector de alimentación
Cable de masa i
A una parte metálica, limpia y desnuda
del chasis del automóvil.
Cable de control de relé de antena automática
(A la antena del C3=
motor) (Máx. 500 mA)
Este cable no sirve para el uso con una antena de
alimentación activada por interruptor.
Nota: La antena automática se extiende automáticamente
cuando se selecciona el modo de la radío.
ÍTr
(Franja
,
blanca/
negra) U U
(-) (+)
(Blanco)
(Franja
gris/
negra)
(-)
Conector de control del
cambiador de CD
Fusible (15 A)
CEZXt
Resistor (1 kíl)
Cable de batería
A la batería del
automóvil, continua
+12VCC
Cable de alimentación
de accesorios
A la alimentación de
accesorios, +12 V CC
FRONT SP
(Gris)
Cable de control del amplificador externo
(Máx. 500 mA)
Este conductor es para hacer la conexión con el
amplificador de potencia.
Nota: Este cable se emplea para el control de la alimentación
cuando se ha conectado un amplificador de potencia externo, ü
alimentación de un amplificador de potencia se conectará al
conectar la alimentación de esta unidad.
(Verde) (Franja
violeta/negra)
Altavoz izquierdo
(Frontal)
Altavoz derecho
(Frontal)
Altavoz izquierdo
(Trasero)
Altavoz derecho
(Trasero)
94
CQ-DP171U
