Guía de instalación
(continuación)
90
audio opcional, los altavoces deberán ser capaces de con
ducir la potencia de salida máxima del amplificador. Los
altavoces con valores de entrada interiores podrán estro
pearse. La impedancia de los altavoces deberá ser de 4-8
íl, que típicamente estará marcada en la mayoría de los
altavoces. Los altavoces con impedancia inferior o supe
rior afectarán a la salida y podrán causar danos en los
altavoces y en la unidad estéreo.
Antena automática
Conecte el conductor de la antena automática del vehículo
al conductor azul de control del relé de la antena
automática.
{No confunda el conductor de la antena con el conductor
azul/franja blanca para un amplificador de potencia.)
Batería
Conecte el conductor de batería amarillo al cable de radio
correcto o al puerto de fusible de la batería ubicado en el
bloque de fusibles.
Antena
Conecte la antena enchufando el conductor de antena al
receptáculo de la antena.
Equipo
Conecte cualquier equipo opcional, tal como un amplifi
cador, según las instrucciones suministradas con el
equipo. Mantenga una separación de unos 12” (30 cm)
entre los cables de los altavoces y el amplificador, y entre
la antena y el cable de extensión de la antena. Lea las
instrucciones de funcionamiento e instalación de cualquier
equipo que conecte a esta unidad.
Alimentación
Conecte el conductor de alimentación rojo al cable de
radio correcto del vehículo o al puerto de fusible apropia
do en el bloque de fusibles.
Si la unidad estéreo funciona correctamente con todas
estas conexiones hechas, desconecte los cables y realice
la instalación final.
□ Instalación final
Conexiones de los conductores
' Conecte todos los cables asegurándose de que cada
conexión esté aislada y segura. Una todos los cables flo
jos y apriételos con cinta para que no se caigan posterior
mente. Inserte ahora la unidad estéreo en el collar de
montaje.
¡Enhorabuena! Después de hacer unas pocas comproba
ciones finales, usted estará listo para disfrutar de su
nuevo sistema estéreo para automóvil.
□ Comprobaciones finales
1. Asegúrese de que todos los cables estén conectados y
aislados correctamente.
2. Asegúrese de que la unidad estéreo esté firmemente
sujetada en el collar de montaje.
3. Conecte el encendido para comprobar que la unidad
funcione correctamente.
CQ-DP171U
Si tiene dificultades, consulte a su instalador profesional
autorizado más cercano para solicitarle ayuda.
□ Preparación
Le recomendamos encarecidamente que se ponga
guantes ai realizar el trabajo de instalación para no
lesionarse.
Cuando doble las lengüetas de montaje del collar de
montaje con un destornillador, tenga cuidado de no
lesionarse las manos ni los dedos.

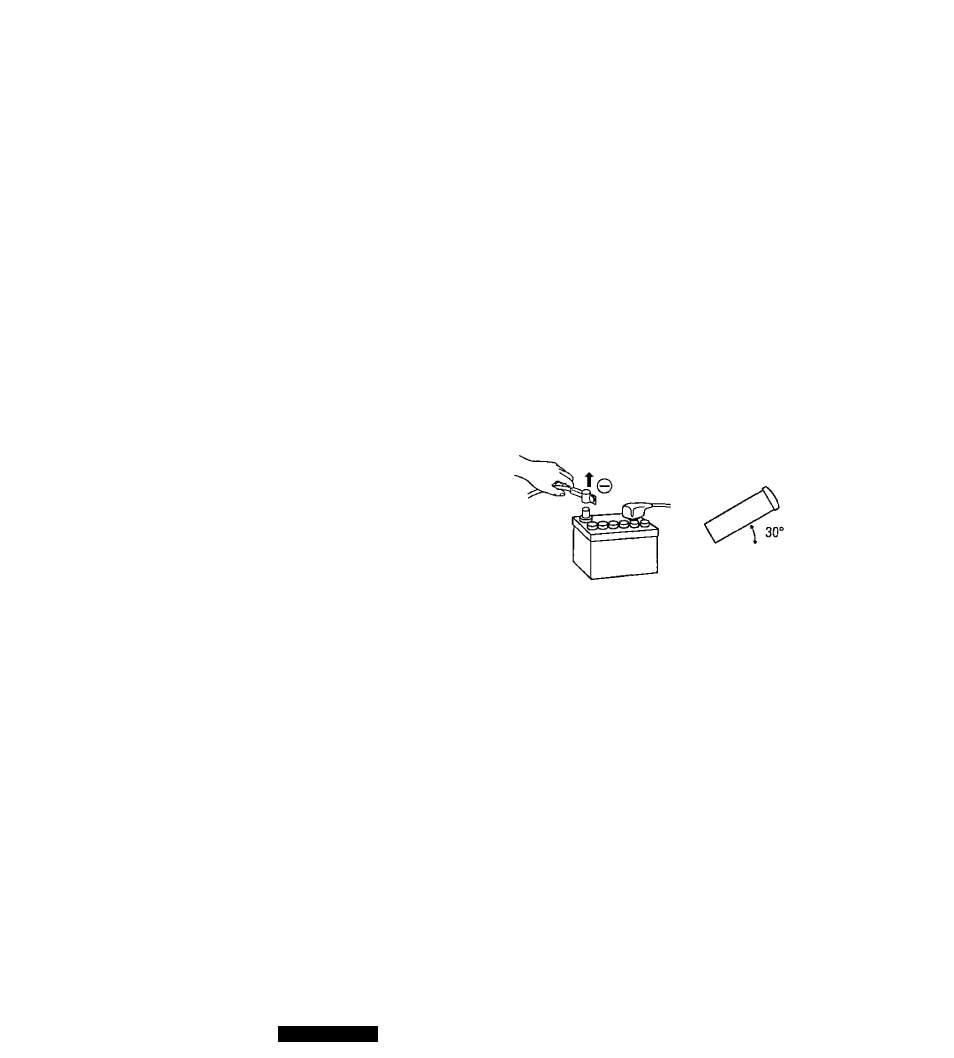

• Desconecte el cable del terminal de batería negativo ©
(consulte la precaución de más abajo).
• El aparato deberá instalarse en una posición horizontal
con el extremo delantero formando un ángulo adecua
do, pero con no más de 30°.
o menos
Precaución:
No desconecte los termínales de la
batería de un automóvil con computadora de viajes o
de navegación porque todos ios ajustes del usuario
almacenados en la memoria se perderán. Cuando
instale el aparato tenga cuidado de impedir los
cortocircuitos.
Instalación en el tablero de instrumentos
Apertura de instalación
2
3
/
32
”
(53 mm)
- 7 5
/
32
” -
(182 mm)
Este aparato puede instalarse en cualquier tablero de
instrumentos que tenga una apertura similar a la mostrada
en la imagen. El tablero de instrumentos deberá tener un
grosor de entre ^/le” (4,75 mm) y 7/32" (5,56 mm) para
poder aguantar el aparato.
