Guide d’installation
A
MISE EN GARDE
Les informations relatives à rinstallation sont prévues uniquement pour des
techniciens qualifiés. Elles ne contiennent pas de mises en garde ou d’avis
quant aux dangers potentiels pouvant être encourus lors de rinstallation de cet
appareil.
Toute tentative d’installation de cet appareil dans un véhicule motorisé par une
personne sans qualification peut causer des dommages au système électrique et
des blessures corporelles graves ou mortelles.

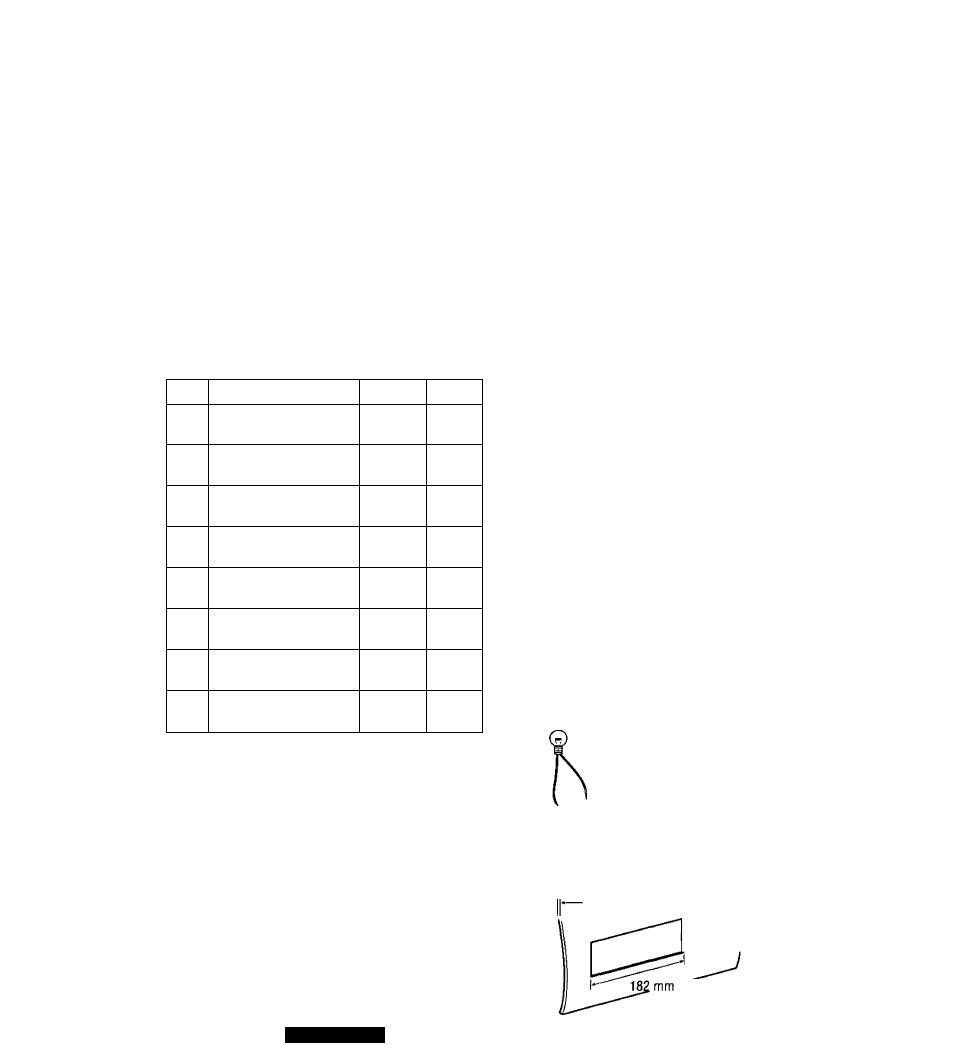

□ Quincaillerie pour rinstallation
№ Description Schéma Qté
© Collier de montage 1
® Écrou hexagonal (5 mmo) 1
Plaque de fixation arrière 1
®
Vis taraudeuse (5 mmo x
16 mm)
1
Boulon d’assemblage
(5 mmo)
1
Connecteur d’alimentation 1
Étui de rangement du
panneau avant amovible
1
Plaque de garniture 1
□ Généralités
Cet appareil doit être instalié par un technicien quaiifié.
Toutefois, si vous prévoyez rinstaller vous-même, la
première étape consistera au choix de remplacement. Les
instructions données dans ce manuel expliqueront les
étapes suivantes.
(Voir la « MISE EN GARDE » ci-dessus.)
• Identifiez et étiquetez les fils du véhicule.
• Raccordez les fils du véhicule à ceux du connecteur
d’alimentation.
• Installez l’appareil dans le tableau de bord.
• Vérifiez le fonctionnement de l’appareil.
En cas de difficulté, n’hésitez pas à consulter un installa­
teur professionnel.
Précaution: Cet appareil ne peut fonctionner que sur
une batterie de 12 V c.c. avec négatif à la masse. Afin
de prévenir tout risque de dommage, ne tentez pas de
l’utiliser avec une autre source d’alimentation.
Avant de procéder à l’installation, vérifiez le contenu de
remballage.
• Carte de garantie...
Veuillez la remplir sans tarder.
• Liste des centres de service Panasonic agréés...
Conservez cette liste pour consultation ultérieure si l’ap­
pareil doit être réparé.
• Quincaillerie pour l’installation...
Nécessaire pour
l’installation dans le tableau de bord.
□ Outils requis
Un tournevis, une pile AA de 1,5 V et les accessoires sui­
vants;
Vérificateur de
continuité 12 V c.c.
Ruban
d'électricien
Pinces à
sectionner
a
Dégagernent requis dans le
tauieâu de bord
Épaisseur
Minimum: 4,75 mm (3/iepo) .
Maximum: 5,56 mm (?/32 po) \
J 53 mm (23/32 po)
(75/32 po)
56
CQ-DP171U
