Branchements électriques
Précautions:
• Cet appareil ne peut fonctionner que sur une batterie de 12 V ex. avec négatif à la masse.
• Toujours suivre te schéma de câblage ci-dessous pour éviter d’endommager t’appareil.
• Avant de raccorder un câble, dénuder son extrémité d’environ 5 mm (1/4 po).
• N’insérez pas le connecteur d’alimentation dans t’unité avant que l’instaliation électrique ne soit achevée.
• Toujours isolez les câbles exposés afin d’eviter un court-circuit possible avec le châssis de la voiture. Rassemblez
tous les câbles et vérifier que les bornes de câbles ne touchent à aucune pièce métallique.
• N’oubliez pas que si votre voiture est équipée d’un ordinateur de bord ou d’un ordinateur de radionavigation, les
données sauvegardées en mémoire risquent d’être effacées lorsque les bornes de batterie seront débranchées.
Accessoire utilisé pour le câblage
N* Description Qté
® Connecteur d’alimentation 1

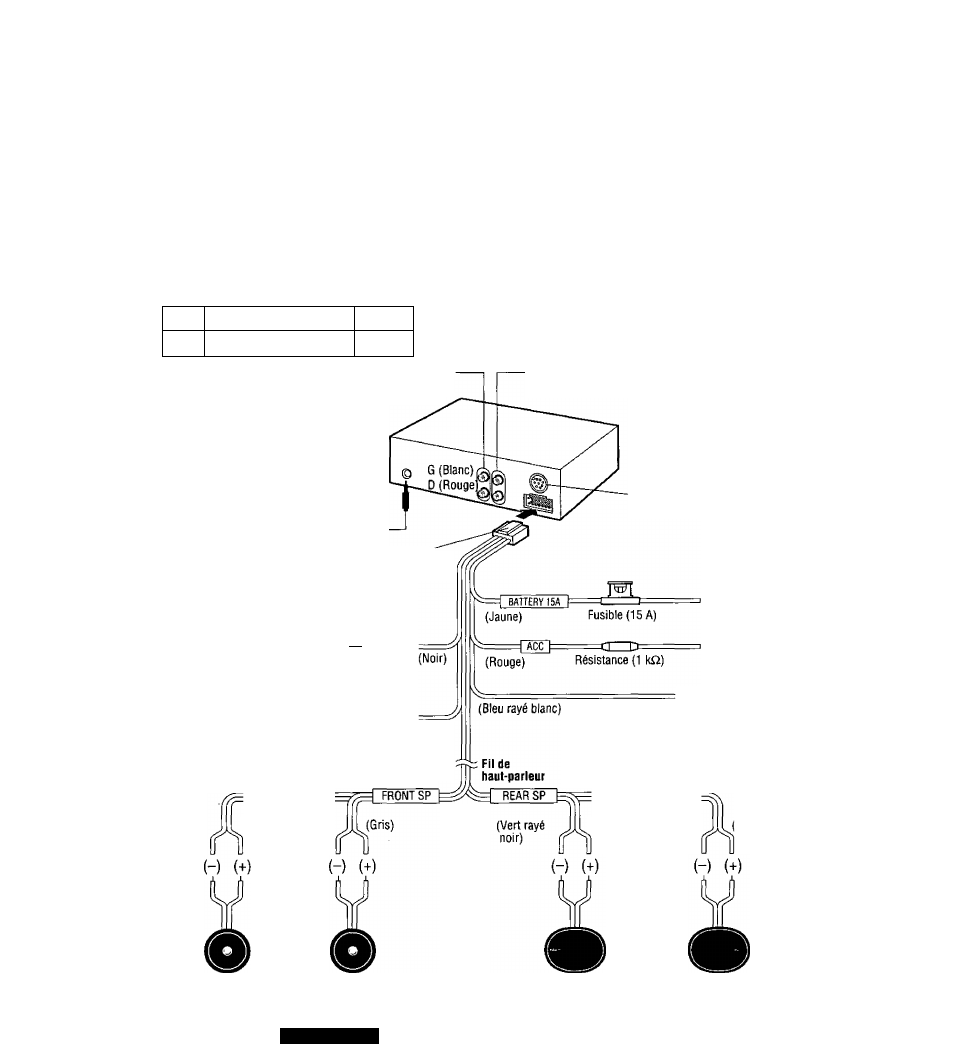

□ Schéma de
câblage
Connecteur de sortie
préamplificateur
(Arrière)
Connecteur d'entrée de
changeur CD
Antenne
(D Connecteur
d'alimentation
Fil de mise à la i ■
terre
Vers une partie métallique propre et
exposée du châssis du véhicule.
Fil de relais de contrôle du moteur de l'antenne
(Vers l'antenne CZI-
électrique) (500 mA max.) (Bleu)
Ce cable n'est pas destiné à une utilisation avec une antenne
électrique actionnée par commutateur.
Remarque:
L’antenne électrique s'étend automatiquement sur
toute sa longueur
lorsque le mode radio est sélectionné.
(Blanc rayé
noir)
(Blanc) (Gris rayé
noir)
Connecteur de commande
de changeur CD
Fil de batterie
Vers ta batterie du véhiculE
continu + 12 V c.c.
Fil d'alimentation ACC
Vers l'alimentation ACC,
+ 12 V c.c.
Fildecommandederamplificate
externe (500 mA max.)
Ce fil de connexion permet le raccordement à un
amplificateur de puissance.
Remarque: Ce fil sert à contrôler le niveau de
sortie d’un éventuel amplificateur externe.
L’alimentation de l'amplificateur de puissance ser
activée lors de la mise sous tension de cet appart
(Vert) (Violet rayé Violet)
noir)
Haut-parleur
gauche (avant)
Haut-parleur
droit (avant) Haut-parleur
gauche (arrière)
Haut-parleur
droit (arrière)
62
CQ-DP171U
