Erreurs - Défaillances
• Défaut de masse du PNOZ X9: un fusible
électronique entraîne l’ouverture des
contacts de sortie. Une fois la cause du
défaut éliminée et la tension
d’alimentation coupée, l’appareil est à
nouveau prêt à fonctionner après environ
1 minute.
• Défaut de fonctionnement des contacts
de sortie: en cas de soudage d’un contact
lors de l’ouverture du circuit d’entrée, un
nouvel réarmement est impossible.
• LED "Power" éteinte: tension
d'alimentation non présente ou court-
circuit interne.
Fehler - Störungen
• Erdschluss: Eine elektronische Sicherung
bewirkt das Öffnen der Ausgangs-
kontakte. Nach Wegfall der Störungs-
ursache und Abschalten der Ver
sorgungssspannung für ca. 1 Minute ist
das Gerät wieder betriebsbereit.
• Fehlfunktionen der Kontakte: Bei
verschweißten Kontakten ist nach Öffnen
des Eingangskreises keine neue Aktivie-
rung möglich.
• LED "Power" leuchtet nicht: Kurzschluss
oder Versorgungsspannung fehlt
Faults
• Earth fault: An electronic fuse causes the
output contacts to open. Once the cause of
the fault has been removed and operating
voltage is switched off, the unit will be
ready for operation after approximately 1
minute.
• Contact failure: In the case of welded
contacts, no further activation is possible
following an opening of the input circuit.
• LED "Power" is not illuminated if short-circuit
or the supply voltage is lost.

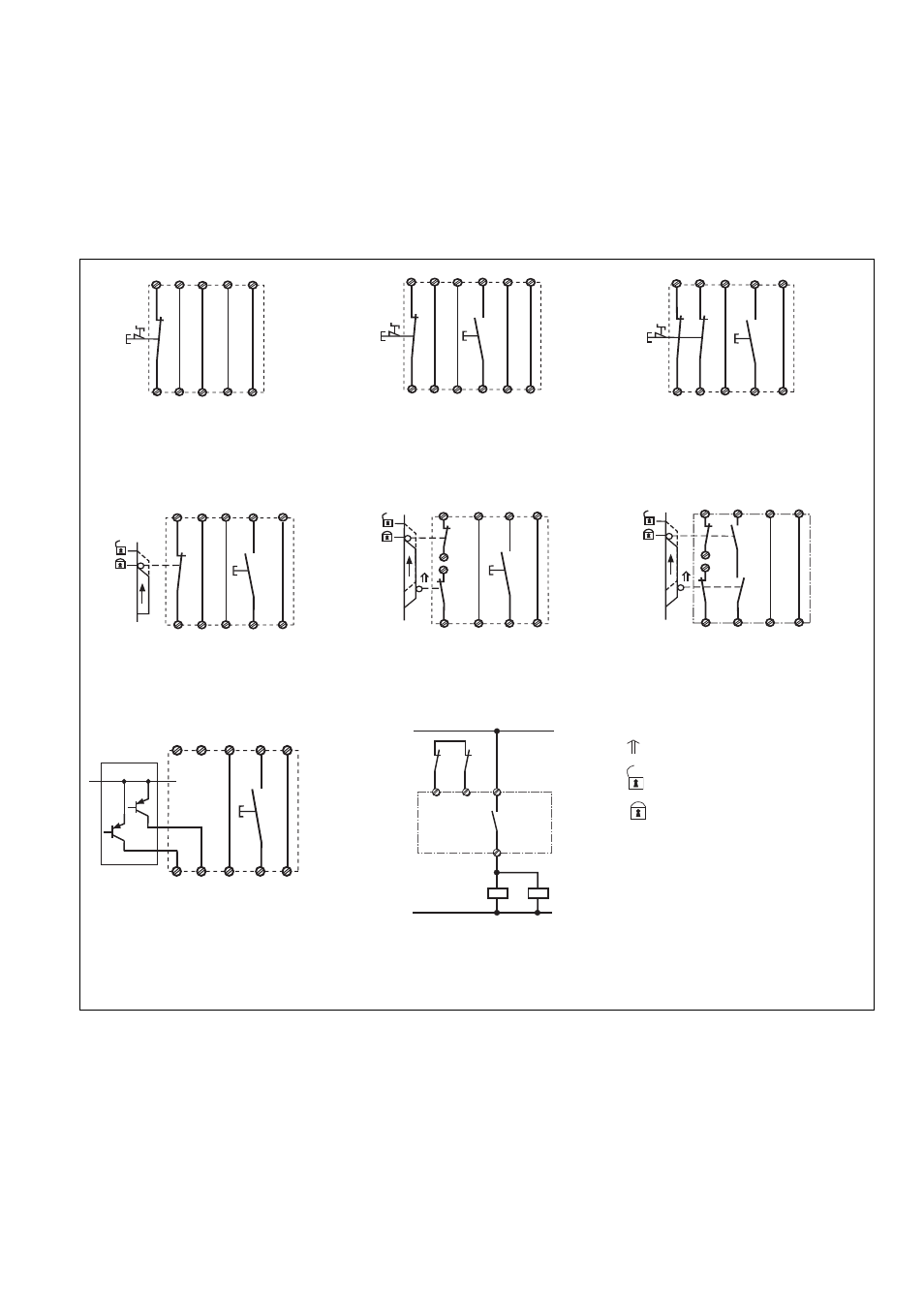

Fig. 4: Eingangskreis zweikanalig, manuel-
ler Start, Querschlusserkennung/Two-
channel input circuit, manual reset, short-
circuit recognition/Commande par 2 canaux,
validation manuelle, détection des c.c. Fig. 3: Eingangskreis einkanalig, überwach-
ter Starttaster/Single-channel input circuit,
monitored reset/Commande par 1 canal,
surveillance du poussoir de validation Fig. 2: Eingangskreis einkanalig, automati-
scher Start/Single-channel input circuit,
automatic reset/Commande par 1 canal,
validation automatique
Fig. 5: Schutztürsteuerung einkanalig/
Single-channel safety gate control/
Surveillance de protecteur, commande par 1
canal Fig. 6: Schutztürsteuerung zweikanalig,
Querschlusserkennung/Two-channel safety
gate control, short-circuit recognition/
Surveillance de protecteur, commande par 2
canaux, détection des c.c. Fig. 7: Schutztürsteuerung zweikanalig,
automatischer Start/Two channel safety
gate control,automatic reset/Surveillance de
protecteur, commande par 2 canaux,
validation automatique
S11 S12 S33
S12 S34 S52
S21
S22
Y1
Y2
S1
S11 S12 S33
S12 S34 S52
S21
S22
Y1
S37
Y1
Y2
S1
S3
S21
S22 S52 S34 S12
S12 S11 S11
Y2
Y1
S1
S3
S52 S34
S33 S12 S11
S22 S12
S21
Y2
Y1
S1
S3
S52 S34
S12 S11 S21
S12
S22
S11
Y2
Y1
S1
S2
S3
S22 S34
S33 S21 S11
S12
S52
S1
S2
S11
Y2
Y1
Tür nicht geschlossen/Gate
open/porte ouverte
betätigtes Element/Switch
activated/élément actionné
Tür geschlossen/Gate closed/
porte fermée
S1/S2: Not-Halt- bzw. Schutztürschalter/
Emergency Stop Button, Safety Gate
Limit Switch/Poussoir AU/
détecteurs de position
S3: Starttaster/Reset button/
Poussoir de réarmement
14
K4 K5
13 Y1 Y2
K4 K5
1L1
1L2
Fig. 9: Anschlussbeispiel für externe
Schütze, einkanalig/Connection example for
external contactors/relays, single-channel/
Branchement contacteurs externes,
commande par 1 canal
S11
S12 S22 S34 S52
S33 S21 S11
S3
Y1
S37
BWS 24 V DC
Fig. 8: Lichtschrankensteuerung, zwei-
kanalig, Querschlusserkennung durch BWS,
überwachter Start/Dual-channel light curtain
control, short circuit detection via ESPE,
monitored reset/Commande par 2 canaux
par barrage immatériel ,surveillance du
poussoir de validation
Anwendung
In Fig. 2 ... Fig. 9 sind Anschlussbeispiele
für Not-Halt-Beschaltung mit manuellem und
überwachtem Start, Schutztüran-
steuerungen sowie Kontaktvervielfachung
durch externe Schütze.
Beachten Sie bei Fig. 2: Das Gerät startet
bei Spannungsausfall und -wiederkehr
automatisch. Verhindern Sie einen unerwar-
teten Wiederanlauf durch externe
Schaltungsmaßnahmen.
Fig. 7: Gleichzeitigkeit: 150 ms
Application
In Fig. 2 ... Fig. 9 are connection examples
for Emergency Stop wiring with manual and
monitored reset. Safety gate controls as
well as contact expansion via external
contactors.
Please note for Fig.2: the device starts
automatically after loss of power. You
should prevent an unintended start-up by
using external circuitry measures.
Fig. 7: Simultaneity 150 ms by Safety Gate
Control
Utilisation
Dans les figures 2 à 9 sont représentés les
différents cablages possibles du PNOZ X9 :
poussoirs AU avec surveillance du circuit
de réarmement, interrupteurs de position et
augmentation du nombre des contacts par
contacteurs externes.
Dans le cas de la figure 2, l’appareil se
réarme automatiquement après une
coupure et une remise sous tension. Evitez
tout risque de redémarrage par un câblage
externe approprié.
Fig. 7: Désynchronisme: 150 ms
