- 15 -
Uso

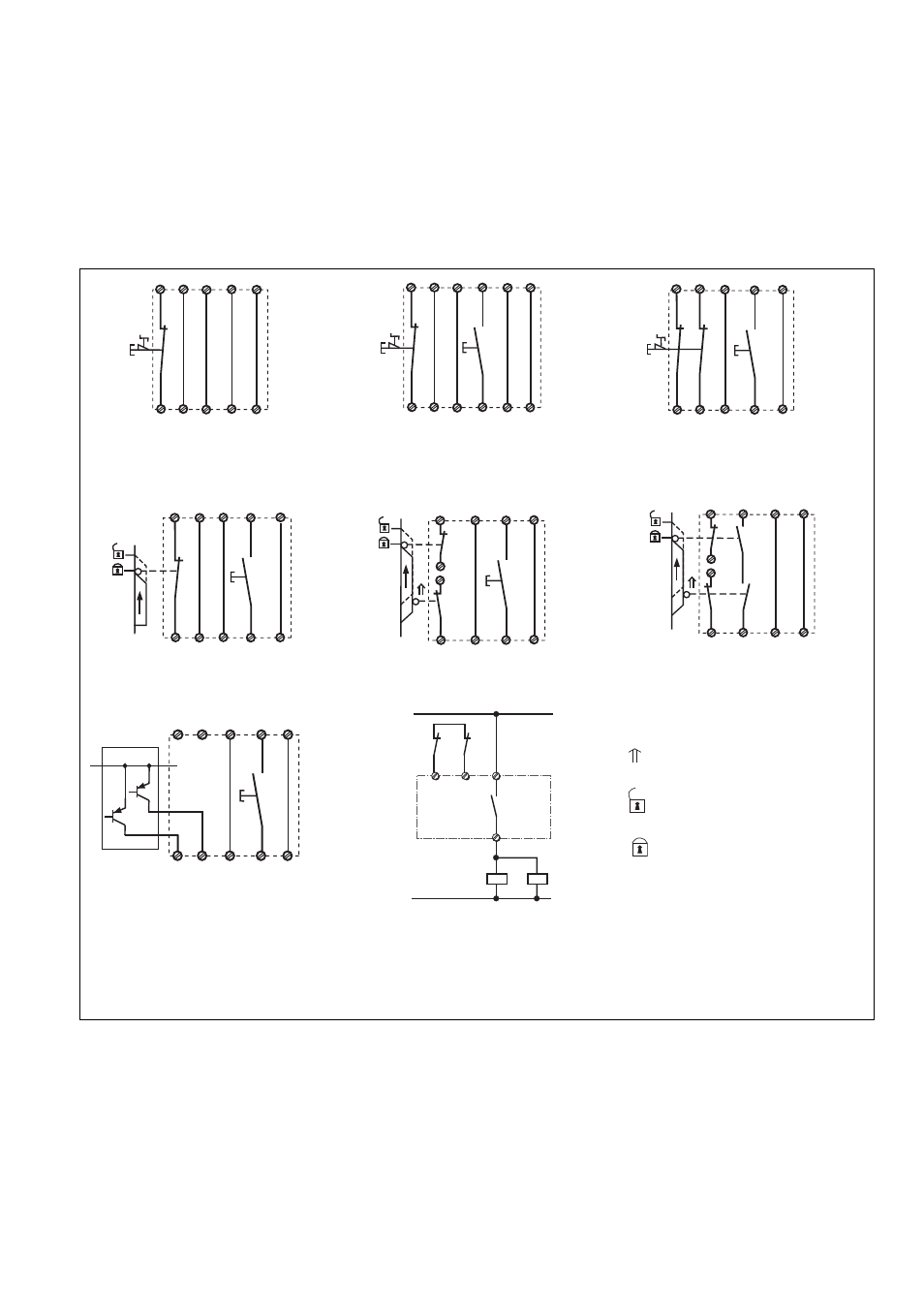

In Fig. 2 ... Fig. 8 sono riportati degli
esempi di collegamento per il cablaggio
dell’arresto di emergenza con start manuale
e controllato, per il controllo dei finecorsa,
nonché per l’aumento del numero dei
contatti mediante relè esterni.
Osservare nella fig. 2:Il dispositivo si avvia
automaticamente in caso di interruzione e
ripristino della tensione. Evitare un
riavviamento inaspettato mediante appositi
dispositivi di accensione esterni.
Fig. 7: Simultaneità: 150 ms.
Aplicación
En las Fig. 2 ... a Fig. 8 se presentan
ejemplos de conexión para modo de
conexión de parada de emergencia con
rearme manual y supervisado, controles de
puerta protectora así como multiplicación de
contactos mediante contactores externos.
Observe en la figura 2 que el dispositivo
arranca automáticamente después de un
corte y restablecimiento de la tensión. Evite
un rearme inesperado mediante medidas de
seguridad externas.
Fig. 7: Simultaneidad: 150 ms.
Toepassing
In Fig. 2 ... 8 worden aansluitvoorbeelden
gegeven van noodstopschakeling met
handmatige en bewaakte start,
hekbewaking en contactvermeerdering
d.m.v. externe beveiligingsschakelaars.
Opgelet bij fig. 2: Het apparaat start
automatisch bij uitvallen en terugkeren van
de spanning. Vermijd een onverwacht
heraanlopen door maatregelen in de
externe schakeling.
Fig. 7: Gelijktijdigheid: 150 ms
S52 S34
S33 S11 S21
S12
S22
S1
S2
S11
Y2
Y1
Fig. 4: Circuito de entrada bicanal, rearme
manual/Circuito di ingresso bicanale, start
manuale/Tweekanalig ingangscircuit,
handmatige start Fig. 3: Circuito de entrada monocanal,
pulsador de rearme supervisado/Circuito di
ingresso monocanale, pulsante di start
controllato/Eénkanalig ingangscircuit,
bewaakte start Fig. 2: Circuito de entrada monocanal,
rearme manual/Circuito di ingresso
monocanale, start manuale/Eénkanalig
ingangscircuit, handmatige start
Fig. 9:
Ejemplo de conexión para contactores
externos, monocanal/Esempio di
collegamento per relè esterni, monocanale/
Aansluitvoorbeeld van externe
beveiligingsschakelaars, éénkanalig
Puerta abierta/riparo aperto/hek
niet gesloten
Elemento accionado/elemento
azionato/bekrachtigd element
Puerta cerrada/riparo chiuso/
hek gesloten
Fig. 5: Control de puerta protectora
monocanal/Controllo monocanale riparo
mobile/Schermdeurbediening éénkanalig Fig. 6: Control de puerta protectora bicanal/
Controllo bicanale riparo mobile/Tweekanalige
hekbewaking
S11 S12 S33
S12 S34 S52
S21
S22
Y1
S37
Y1
Y2
S1
S3
Fig. 7: Control de puerta protectora bicanal,
rearme automático/Controllo bicanale riparo
mobile, start automatico/ Tweekanalige
hekbewaking, automatische start
S21
S22 S52 S34 S12
S12 S11 S11
Y2
Y1
S1
S3
S52 S34
S33 S12 S11
S22 S12
S21
Y2
Y1
S1
S3
S52 S34
S12 S11 S21
S12
S22
S11
Y2
Y1
S1
S2
S3
14
K4 K5
13 Y1 Y2
K4 K5
1L1
1L2
S1/S2: Interruptor de parada de
emergencia o de puerta protectora/
pulsante di arresto di emergenza o
finecorsa riparo mobile/noodstop- of
hekschakelaar
S3: Pulsador de rearme/pulsante di
start/startknop
S11 S12 S33
S12 S34 S52
S21
S22
Y1
Y2
S1
S11
S12 S22 S34 S52
S33 S21 S11
S3
Y1
S37
BWS 24 V DC
Fig. 8: Control de barrera fotoeléctrica,
bicanal, detección de corto circuito
transversal mediante BWS, rearme
supervisado/Controllo barriera fotoelettrica,
bicanale, rilevamento del cortocircuito
trasversale mediante fotocellula, start
controllato/Tweekanalige lichtscherm-
bewaking, detectie van onderlinge sluiting
door lichtscherm, bewaakte start
Errores - Fallos
• Contacto a tierra: Un fusible electrónico
induce la apertura de los contactos de
salida. El dispositivo vuelve a estar en
condiciones de funcionamiento aprox. 1 s
después de eliminarse la causa de la
avería y el mantenimiento de la tensión
de alimentación.
• Funcionamiento defectuoso de los
contactos: En contactos soldados por
sobrecalentamiento no es posible
reactivar el dispositivo después de la
apertura del circuito de entrada.
• No está encendido el LED “Power”:
Cortocircuito o falta la tensión de
alimentación.
Errori - guasti
• Dispersione verso terra: Un fusibile
elettronico provoca l’apertura dei contatti
di uscita. Dopo l’eliminazione del guasto,
se viene rispettata la corretta tensione di
alimentazione, il dispositivo è di nuovo
pronto per il funzionamento dopo ca. 1 s.
• Malfunzionamenti dei contatti: In caso di
contatti saldati tra loro, non è possibile la
riattivazione dopo l’apertura del circuito di
ingresso.
• Il LED «Power» non si accende:
cortocircuito o mancanza della tensione di
alimentazione.
Fouten - Storingen
• Aardsluiting: Een elektronische zekering
zorgt voor het openen van de
uitgangscontacten. Na het wegvallen van
de storingsoorzaak en het aanhouden van
de voedingsspanning is het apparaat na
ca. 1 s weer bedrijfsklaar.
• Contactfout: bij vastgelaste contacten is
na openen van het ingangscircuit geen
nieuwe activering mogelijk.
• LED „Power” licht niet op: kortsluiting of
geen voedingsspanning
