Funktionsbeschreibung
Das Temperaturüberwachungsrelais schützt
elektrische Antriebe, Generatoren, Ölbehäl-
ter in Transformatoren, Lagerräume u. ä.
vor Überhitzung. Dazu wird der Wider-
standswert R
th
eines Temperaturfühlers
(PTC-Widerstand) ausgewertet, der sich
bei Temperaturzunahme vergrößert. Bei
Erreichen der Nennansprechtemperatur
(Ansprechwert R
an
) löst das Gerät aus.
Solange die Nennansprechtemperatur nicht
überschritten ist (R
th
< R
an
) und die Versor-
gungsspannung am Gerät anliegt, ist das
Ausgangsrelais K1 im Arbeitszustand. Die
Kontakte 11-14 und 21-24 sind geschlos-
sen, die Kontakte 11-12 und 21-22 sind
geöffnet.
Bei Überschreiten der Nennansprech-
temperatur fällt das Ausgangsrelais ab
(Ruhezustand). Die Kontakte 11-14 und
21-24 öffnen, die Kontakte 11-12 und 21-22
schließen und die rote LED leuchtet. Das
Gerät startet automatisch, sobald sich der
Temperaturfühler auf die Rücksetz-
temperatur (R
th
≤
R
an
) abgekühlt hat.
Function Description
The Thermistor Protection Relay protects
against overheating in electric drives, gene-
rators, oil containers in transformers,
storage areas etc. The resistance value R
th
of a temperature sensor (PTC-resistance) is
evaluated, which increases with the
increase in temperature. When the nominal
energisation temperature is reached (trip
resistance R
an
), the unit is triggered.
As long as the temperature has not
exceeded the nominal energisation
temperature (R
th
< R
an
) and the operating
voltage is connected to the unit, the output
relay K1 is in the operating position. The
contacts 11-14 and 21-24 are closed, the
contacts 11-12 and 21-22 are open.
If the nominal response value is exceeded,
the output relay de-energises (rest position).
The contacts 11-14 and 21-24 open, the
contacts 11-12 and 21-22 close and the red
LED illuminates. The unit automatically
becomes ready for operation, as soon as
the temperature sensor has cooled down to
the nominal de-energisation temperature
(R
th
≤ R
ab
).
Description du fonctionnement
Le relais de surveillance de température
S1MS protège les moteurs éléctriques, les
générateurs, les réservoirs d’huiles des
transformateur etc. contre une surchauffe.
Pour cela, le S1MS surveille la valeur de
résistance R
th
de la sonde de température
CTP. Lorsque la température s’élève, la
résistivité de la sonde augmente jusqu’à la
valeur de déclenchement R
an
qui fait
retomber le relais.
A la mise sous tension du relais, si la
température est inférieure au seuil de
déclenchement (R
th
< R
an
), le relais de sortie
K1 passe en position travail.
Les contacts 11-14 et 21-24 se ferment et
les contacts 11-12 et 21-22 s’ouvrent.
Si la température depasse le seuil de
déclenchement, le relais de sortie retombe.
Les contacts 11-14/21-24 s’ouvrent et les
contacts 11-12/21-22 se ferment. La LED
rouge s’allume.
Le relais est réarmé automatiquement dès
que la sonde de température est refroidie
(R
th
≤
R
ab
).

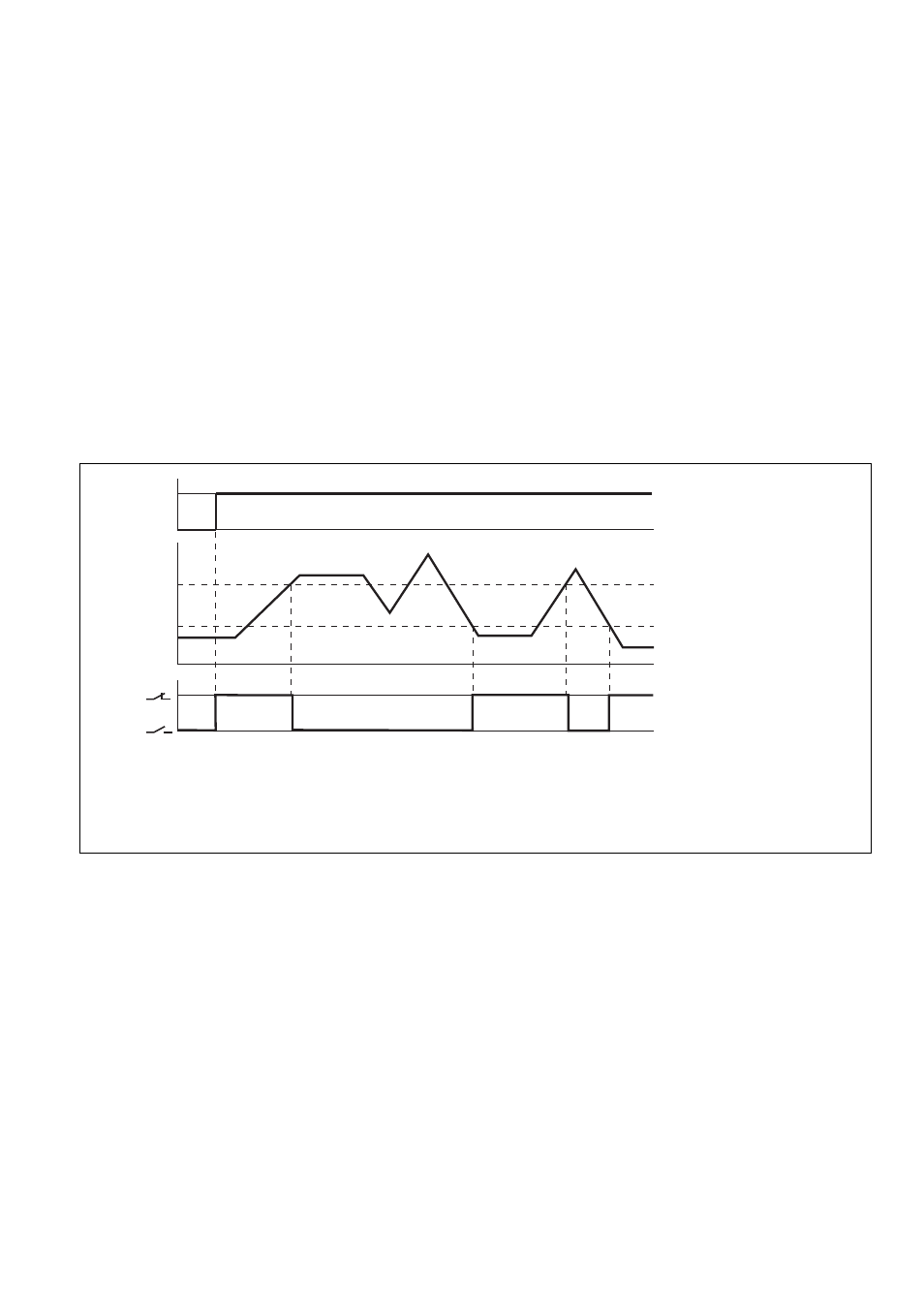

Fig. 2: Funktionsdiagramm
U
B
= Versorgungsspannung/Operating Voltage/Tension d'alimentation
R
an
= Ansprechwert/Response value/Valeur d’enclenchement
R
ab
= Rücksetzwert/Release value/Valeur de retombée
R
th
= PTC-Widerstandswert/PTC-Resistance value/Valeur de résistance CTP
Fig. 2: Diagramme fonctionnel Fig. 2: Functional diagram
nicht speichernd/non-latching/
non mémorisé
U
B
R
th
R
an
R
ab
11 - 14
+
21 - 24
