- 2 -

Gerätebeschreibung

Das Temperaturüberwachungsrelais ist in
einem S-95-Gehäuse untergebracht. Es
stehen 5 Varianten für den Betrieb mit
Wechselspannung und eine Variante für
den Betrieb mit Gleich- und Wechsel-
spannung zur Verfügung.
Merkmale:
• Relaisausgänge:

2 Hilfskontakte (2 U)

• Messkreis für den Anschluss eines

Temperaturfühlers (PTC- Widerstand)

• Überwachung des Temperaturfühlers auf

Kurzschluss

• Reset-Taste
• Anschlussmöglichkeit für eine externe

Reset-Taste

• LED zur Versorgungsspannungsanzeige
• LED zur Störungsanzeige
• Zwei Betriebsarten:

- automatischer Reset
- manueller Reset (Wiedereinschalt-

sperre)

Das Gerät erfüllt folgende Sicherheitsanfor-
derungen:
• Funktion nach dem Ruhestromprinzip
• Schutz der zu überwachenden Anlage ist

gewährleistet bei:
- Spannungsausfall
- Spulendefekt
- Leiterbruch
- Kurzschluss des Temperaturfühlers

Funktionsbeschreibung

Das Temperaturüberwachungsrelais schützt
elektrische Antriebe, Generatoren, Ölbehäl-
ter in Transformatoren, Lagerräume u. ä.
vor Überhitzung. Dazu wird der
Widerstandswert R

th

eines

Temperaturfühlers (PTC-Widerstand)
ausgewertet, der sich bei Temperatur-
zunahme vergrößert. Bei Erreichen der
Nennansprechtemperatur (Ansprechwert
R

an

) löst das Gerät aus.

Description

The Thermistor Protection Relay is enclosed
in a S-95 housing. There are 5 versions
available for AC operation and 1 version for
DC and AC operation.
Features:
• Relay contacts:

2 auxiliary contacts (2 C/O)

• Measuring circuit for connection of a

temperature sensor (PTC-resistance)

• Monitoring of the temperature sensor for

short circuit

• Reset button
• External reset connections
• Manual reset with non-volatile reset latch
• LED display for operating voltage
• error indicating LED
• Two operating modes:

- automatic reset
- manual reset (reset latch)

The unit complies with the following safety
requirements:
• Normally energised mode
• Protection of the monitored unit is

maintained in the following cases:
- Loss of voltage
- Coil defect in a relay
- Cable break
- Short circuit in the temperature sensor

Function Description

The Thermistor Protection Relay protects
against overheating in electric drives, gene-
rators, oil containers in transformers,
storage areas etc. The resistance value R

th

of a temperature sensor (PTC-resistance) is
evaluated, which increases with the
increase in temperature. When the nominal
energi-sation temperature is reached (trip
resistance R

an

), the unit is triggered.

Description de l’appareil

Inséré dans un boîtier S-95, le relais de
surveillance de température est disponible
en 5 versions pour les tensions alternatives
et une version pour le tension continue et
alternatif.
Particularités:
• Contacts de sortie:

2 OF (inverseurs)

• Circuit de mesure pour le câblage d’une

sonde CTP

• Détection de court-circuit dans la sonde
• Poussoir de réarmement (Reset)
• Raccordement pour poussoir de

réarmement externe

• Réarmement manuel avec défaut

sauvegardé même en cas de coupure
d’alimentation

• LEDs de visualisation présence tension

d'alimentation

• LED d’indication du défaut

Le relais répond aux exigences de sécurité
suivantes:
• Indication du défaut par retombée du

relais de sortie

• Protection de l’installation garantie en cas

de:
- défaillance tension d’alimentation
- défaillance bobine
- défaut soudure
- court-circuit dans les sondes

Description du fonctionnement

Le relais de surveillance de température
protège les moteurs éléctriques, les
générateurs, les réservoirs d’huiles des
transformateur etc. contre une surchauffe.
Pour cela, le S1MN surveille la valeur de
résistance R

th

de la sonde de température

CTP. Lorsque la température s’élève, la
résistivité de la sonde augmente jusqu’à la
valeur de déclenchement R

an

qui fait

retomber le relais.

* Isolation zum nicht markierten Bereich und der
Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung
(Überspannungskategorie II)

* Insulation between the non-marked area
and the relay contacts: Basic insulation
(overvoltage category III), safe separation
(overvoltage category II)

* Isolation de la partie non sélectionnée par
rapport aux contacts relais : isolation
basique (catégorie de surtensions III),
isolation galvanique (catégorie de
surtensions II)

G1

F1

S1

K1

T1

T2

J > NAT

R
S

1

X1

X2

+

~

=

A2

(-)

A1

(+)

B

U

K1

12 14 22 24

11

21

Messkreis

measuring circuit

Circuit de mesure

Reset-Kreis

reset circuit

Circuit de réarmement

*

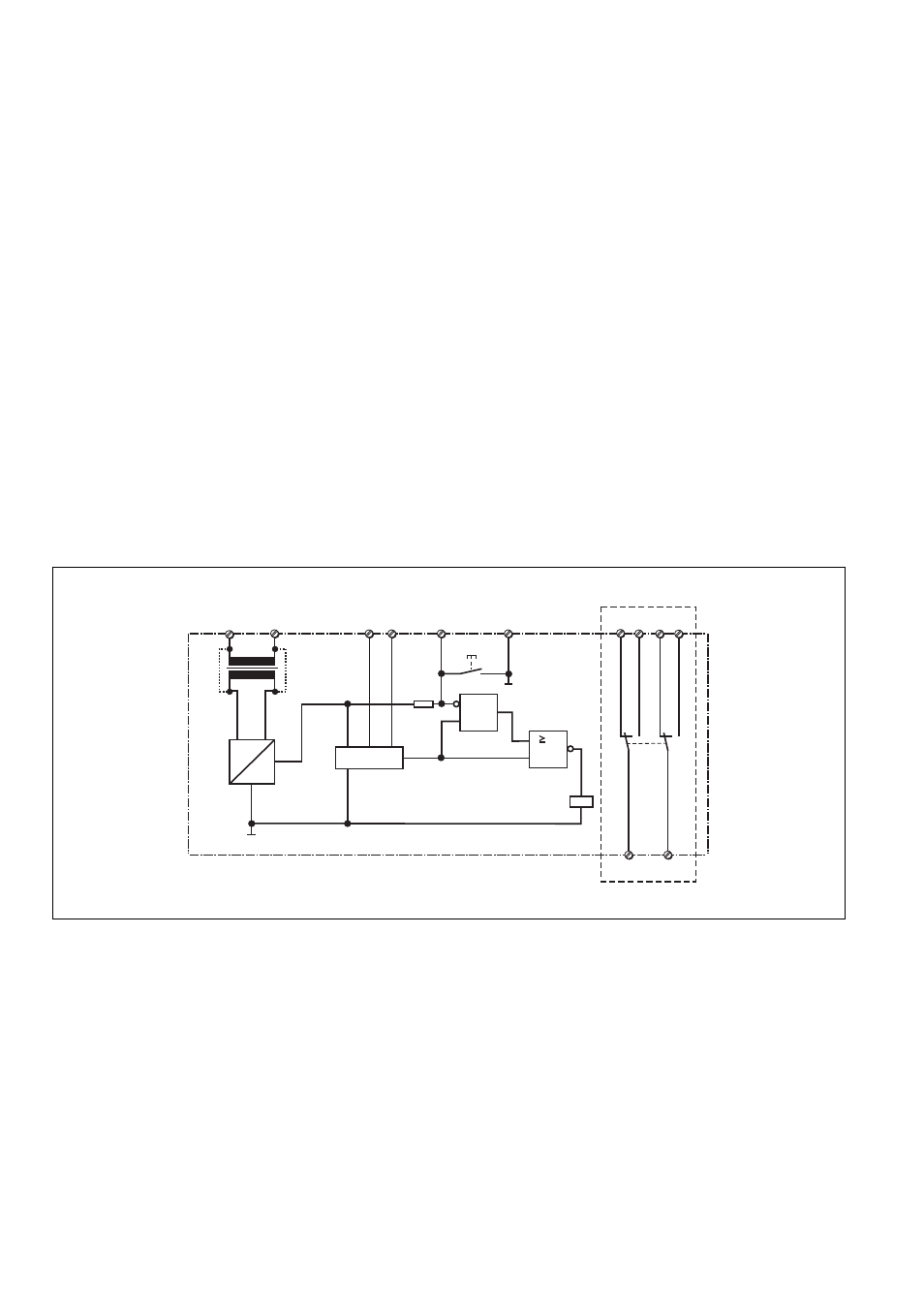

Fig. 1: Schematisches Schaltbild

Fig. 1: Wiring diagram

Fig. 1: Schéma interne
