PSEN op1.1, PSEN op1.2,
PSEN op1.3
MANUALE ISTRUZIONI
CONTROLLI
LED DI USCITA (PSEN op1.3/PSEN op1.1)
Il LED giallo acceso indica lo stato dell’uscita N.A. (normalmente aperto)
chiuso.
LED STABILITY (PSEN op1.3/PSEN op1.1)
Il LED verde di stabilità acceso indica che il segnale ricevuto ha un
margine di sicurezza maggiore del 30% rispetto al valore di
commutazione dell’uscita.
LED POWER ON (PSEN op1.2)
Il LED verde indica che il sensore è in funzione.
TRIMMER (PSEN op1.3/PSEN op1.1)
Il trimmer permette di regolare la sensibilità; la distanza operativa
aumenta ruotando il trimmer in senso orario.
ATTENZIONE: La rotazione massima del trimmer è limitata a 270°.
Non forzare oltre le posizioni massima e minima, in particolare non
esercitare una coppia maggiore di 40 Nmm.
INSTALLAZIONE
L’installazione del sensore può essere
effettuata grazie ai tre fori passanti del
corpo, tramite due viti (M4x25 o di
maggiore lunghezza, coppia max. di
serraggio 1.5 Nm) con rondelle.
Sono disponibili numerose staffe orientabili
per facilitare il posizionamento del sensore
(vedi accessori a catalogo).
La distanza operativa è misurata partendo
dalla superficie frontale dell’ottica del
sensore. Il connettore M12 può essere orientato in due diverse posizioni
agendo sull’apposita molla di ritenuta e ruotando il blocchetto di 180°
fino a fine corsa.
CONNESSIONI
Le connessioni sono configurate in conformità con la norma
EN 60947-5-2.
PSEN op1.3/PSEN op1.1
+ 10 … 30 Vcc
USCITA N.C.
MARRONE 1
BIANCO 2
NERO 4
BLU 3
USCITA N.A.
0 V
PSEN op1.2
+ 10 … 30 Vcc
TEST +
MARRONE 1
BIANCO 2
NERO 4
BLU 3
TEST -
0 V
CONNETTORE M12
2
3
1
4

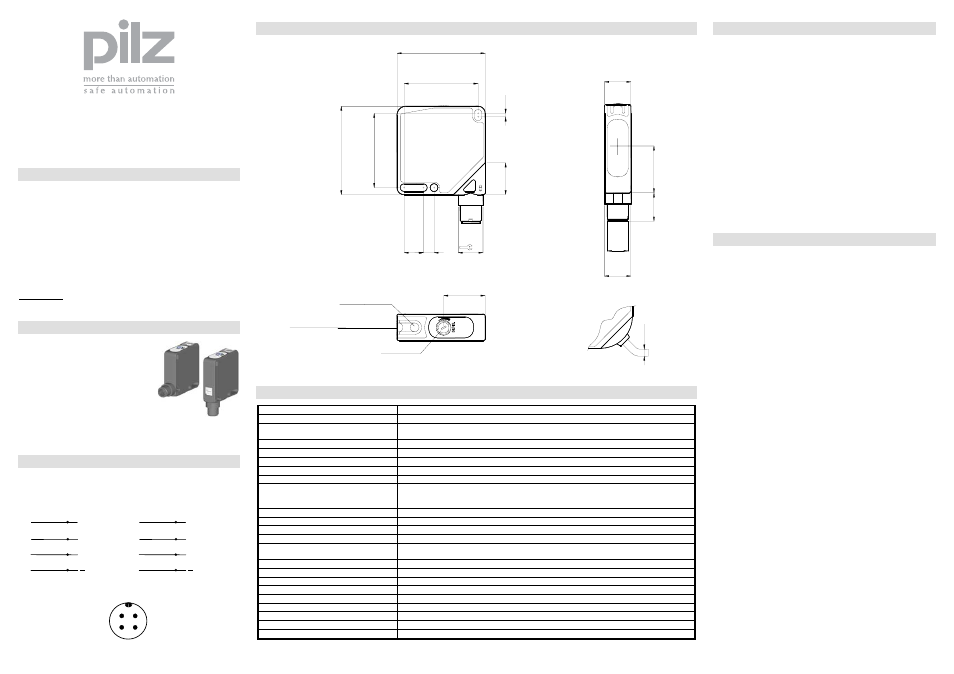

DIMENSIONI D’INGOMBRO
mm
42
50
14 11 6
42 50
2
18
x4
5°
23.6
LED STABILITY
LED DI USCITA
TRIMMER
VERSIONE A CAVO
Ш4
15
Ш15
M12
16
26
.5
LED POWER ON (PSEN op1.2)
DATI TECNICI
Tensione di alimentazione: 10 … 30 Vcc valori limite
Tensione di ripple: 2 Vpp max.
Assorbimento
(esclusa corrente di uscita):
35 mA max.
Uscite: PNP o NPN; 30 Vcc max. (protezione contro il cortocircuito)
Corrente di uscita: 100 mA max.
Tensione di saturazione dell’uscita: ≤ 2 V
Tempo di risposta: 0.5 ms mod. PSEN op1.3; 1 ms mod. PSEN op1.1
Frequenza di commutazione: 1 kHz mod. PSEN op1.3; 500 Hz. max. mod. PSEN op1.1
Indicatori: LED DI USCITA (GIALLO)
LED STABILITY (VERDE) (mod. PSEN op1.3/ PSEN op1.1)
LED POWER ON (VERDE) (PSEN op1.2)
Impostazione: trimmer di sensibilità (mod. PSEN op1.3/ PSEN op1.1)
Temperatura di funzionamento: -25 … 55 °C
Temperatura di immagazzinamento: -25 … 70 °C
Protezione elettrica: Classe 2
Distanza operativa (valori tipici): PSEN op1.3: 0.1…6 m su Riflettore
PSEN op1.1/ PSEN op1.2: 0…20 m
Tipo di emissione: rossa (660 nm) mod. PSEN op1.3; infrarossa (880 nm) mod. PSEN op1.2
Reiezione alla luce ambiente: come prescritto da EN 60947-5-2
Vibrazioni: ampiezza 0.5 mm, frequenza 10 … 55 Hz, per ogni asse (EN60068-2-6)
Resistenza agli urti: 11 ms (30 G) 6 shock per ogni asse (EN60068-2-27)
Materiale contenitore: ABS
Materiale lenti: finestra in PMMA, lenti in policarbonato
Protezione meccanica: IP67
Collegamenti: cavo di lunghezza 2 m ∅ 4 mm / connettore M12 a 4 poli
Peso: 90 g. max. vers. a cavo / 40 g. max. vers. a connettore
REGOLAZIONI
Regolazione PSEN op1.3
Posizionare il sensore ed il riflettore su lati opposti ed allineati.
Regolare il trimmer della sensibilità al massimo.
Muovendo il sensore in direzione verticale e orizzontale, determinare i
punti di accensione e spegnimento del LED giallo (OUT), fissare il
sensore al centro tra i punti rilevati.
Il funzionamento ottimale si ottiene quando il LED verde è acceso e il
LED giallo è spento.
Se necessario, ridurre la sensibilità per individuare oggetti molto piccoli.
Per migliorare l’allineamento, ripetere la procedura sopra descritta
riducendo progressivamente la sensibilità.
Regolazione PSEN op1.1 and PSEN op1.2
Posizionare i sensori su lati opposti ed allineati.
Regolare il trimmer della sensibilità al massimo: muovendo il sensore in
direzione verticale e orizzontale, determinare i punti di accensione e
spegnimento del LED giallo (OUT), fissare il sensore al centro tra i punti
rilevati. Il funzionamento ottimale si ha quando il LED verde è acceso ed
il LED giallo è spento.
Se necessario, ridurre la sensibilità tramite l’apposito trimmer, per
individuare oggetti molto piccoli. Per migliorare l’allineamento, ripetere la
procedura sopra descritta riducendo progressivamente la sensibilità.
FUNZIONE TEST (PSEN op1.2)
Gli ingressi TEST+ e TEST- possono essere usati per disattivare
l’emettitore e verificare il corretto funzionamento del sistema.
Attivando il test quando non vi sono oggetti interposti l’uscita del
ricevitore deve commutare. La tensione da applicare agli ingressi è
compresa nel campo 10 … 30 Vcc, rispettando le polarità.
L’emissione è spenta con TEST+ connesso a Vcc e TEST- connesso a
0V.
