- 8 -

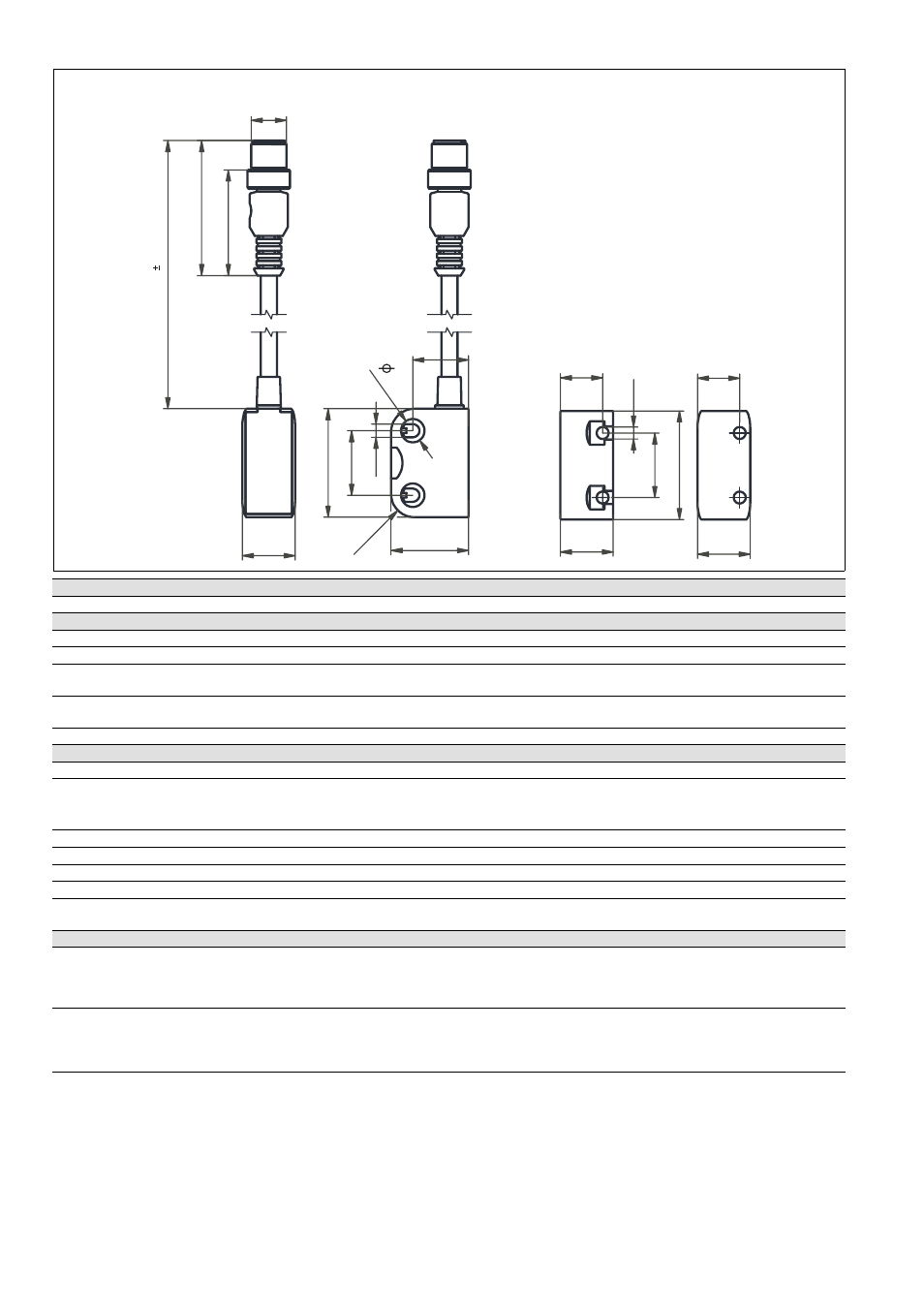

Abmessungen in mm
1 2 7 2 1 5 0 0 2 7
Dimensions in mm Dimensions en mm
Technische Daten Technical details Caractéristiques techniques
Elektrische Daten Electrical data Données électriques
Schaltspannung Switching voltage Tension de commutation 24 V
Innenwiderstand Internal resistance Résistance interne 10 Ohm
Max. Schaltstrom Sicherheitskon-
takte Max. switching current for safety
contacts Courant max. de commutation des
contacts de sécurité 0,20 A
Max. Schaltleistung Sicherheits-
kontakte Max. breaking capacity for safety
contacts Puissance max. de commutation
des contacts de sécurité 5,0 W
Max. Schaltfrequenz Max. switch frequency Fréquence de commutation max. 1 Hz
Umweltdaten Environmental data Données sur l'environnement
Umgebungstemperatur Ambient temperature Température d'utilisation -10 - 55 °C
Schwingungen nach EN 60947-5-2 Vibration to EN 60947-5-2 Vibrations selon EN 60947-5-2
Frequenz Frequency Fréquence 10 - 55 Hz
Amplitude Amplitude Amplitude 0,35 mm
EMV EMC CEM EN 60947-5-3
Schockbeanspruchung Shock stress Résistance aux chocs 30g , 11 ms
Verschmutzungsgrad Pollution degree Niveau d'encrassement 3
Bemessungsisolationsspannung Rated insulation voltage Tension assignée d'isolement 60 V
Bemessungsstoßspannungsfestig-
keit Rated impulse withstand voltage Tension assignée de tenue aux
chocs 0,80 kV
Mechanische Daten Mechanical data Caractéristiques mécaniques
Betätiger Actuator Actionneur PSEN ma1.4-03mm No.
506344
PSEN ma1.4-10mm No.
506345
Hysterese typ. Hysteresis typ. Hystérésis env.
Betätiger PSEN ma1.4-03mm No.
506344
PSEN ma1.4-10mm No. 506345 Actuator PSEN ma1.4-03mm No.
506344
PSEN ma1.4-10mm No. 506345 Actionneur PSEN ma1.4-03mm
No. 506344
PSEN ma1.4-10mm No. 506345 2,5 mm No. 506344
3,5 mm No. 506345
14,4
37
4,
5
22
18
12 M
46
,8
36
14,4
18
22 37
26,4
R8
8
19
Actuator
Safety switch
18
4,
5
130
