3-6
MONTAJE

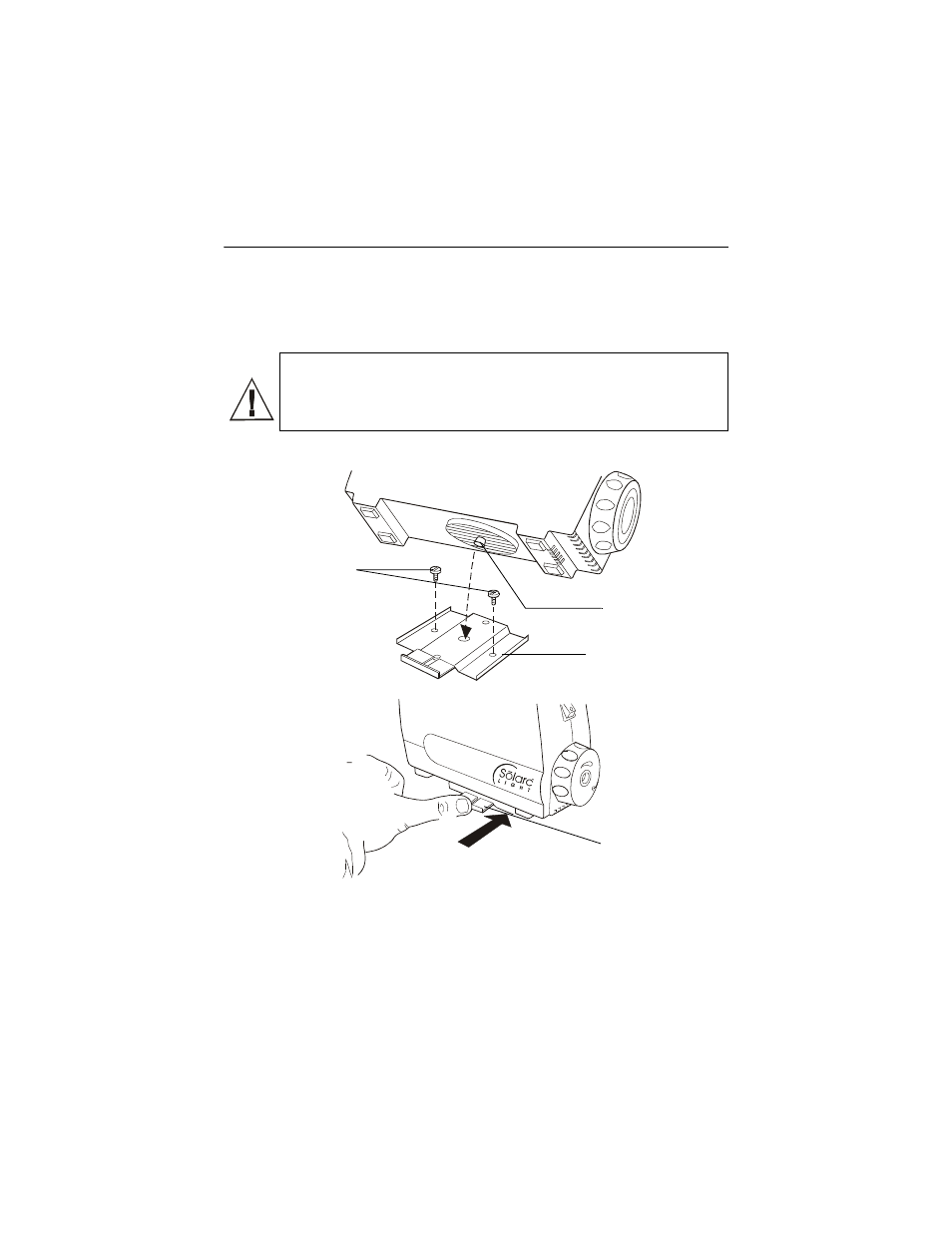

Asegure el soporte a una superficie plana con los tornillos
proporcionados. Alinee el poste de montaje en la Fuente de luz con el
agujero de montaje en el soporte (Vista A). Deslice la traba de montaje
hasta que emita un chasquido al quedar en su lugar (Vista B). Ahora la
Fuente de luz está montada en forma segura a la mesa..
PRECAUCION: No cubra ni envuelva la fuente de luz pues
genera calor. Para una ventilación apropiada proporcione una
distancia de 7.62 cm (3 pulg.) alrededor de la unidad
especialmente alrededor del ventilador.
VISTA A
Tornillos
proporcionados
Poste de
montaje
Soporte de
montaje
VISTA B
Traba de
montaje
