Module de pesage hygiénique Contego® Manuel d’installation
FR-24 Sartorius

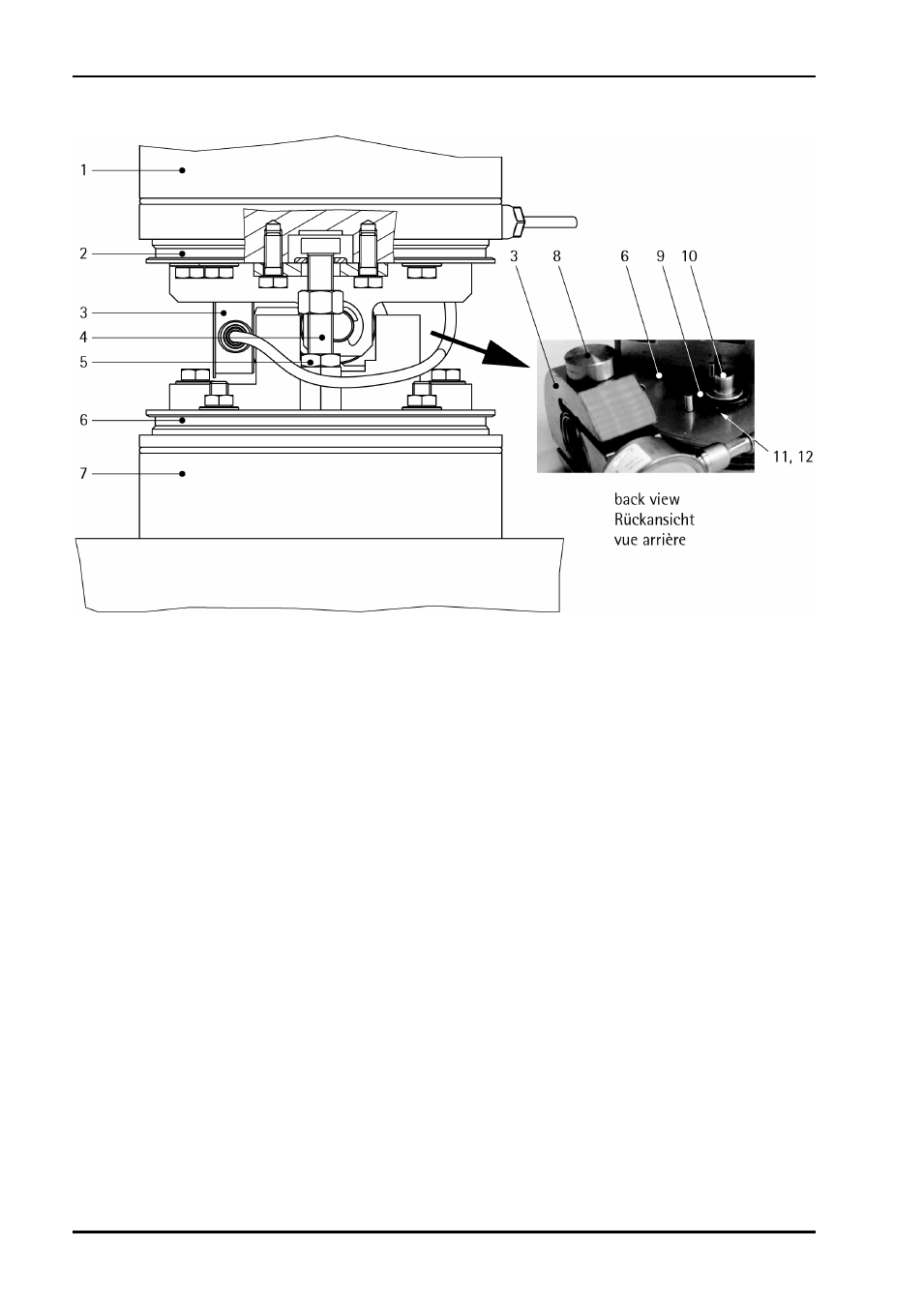

Manière de procéder
• Glisser le soufflet (sans illustration) sur le kit de montage et le pied de la citerne (1) ou vers le bas sur la
plaque d'adaptation (7) avec précaution.
• Desserrer le contre-écrou (5).
• Tourner la vis (4) sur l'hexagone jusqu'à ce que le capteur de pesage (3) soit déchargé et retiré avec les
deux pièces de pression (attention à ne pas perdre le joint torique (9) de la pièce de pression inférieure
(10)).
• Sortir le tranchant (11) du logement (12) de la plaque inférieure (6) (éventuellement en s'aidant d'une
courte bande autocollante ou d'un tournevis).
• Positionner la plaque d'équilibrage fine ébarbée (épaisseur totale max. 2 mm) dans le logement (12).
• Insérer le tranchant (11) et la pièce de pression (10), joint torique (9) compris dans le logement (12) de
la plaque inférieure (6).
• Insérer la pièce de pression supérieure (8) dans le capteur de pesage (3) verticalement.
• Mettre le capteur de pesage (3) sur la pièce de pression inférieure (10).
• Tourner la vis (4) du dispositif de protection contre le basculement sur l'hexagone vers le bas lentement,
pour descendre la citerne sur le capteur, tout en faisant attention à ce que la pièce de pression
supérieure (8) glisse dans le logement de la plaque supérieure (2).
• Mesurer la tension de sortie des capteurs de pesage de nouveau. Si nécessaire, corriger la hauteur du
capteur concerné ou d’un capteur supplémentaire.
• Régler le dispositif interne de protection contre le basculement, voir le chapitre 2.3.3.
• Mettre le soufflet, le presser systématiquement dans la rainure circonférentielle de la plaque supérieure
et inférieure et vérifier que les transitions soient plates.
