Hygienisches Wägemodul Contego® Installationshandbuch
DE-28 Sartorius
8.1.2 Wägezelle austauschen
Achtung!
Wägezellen nicht am Kabel anheben oder transportieren.
Hinweis: Kabelverschraubung des Wägezellenkabels
Beim Drehen ändert sich nicht die Position der Verschraubung!
Es wird nur die innenliegende Klemmung gelöst.

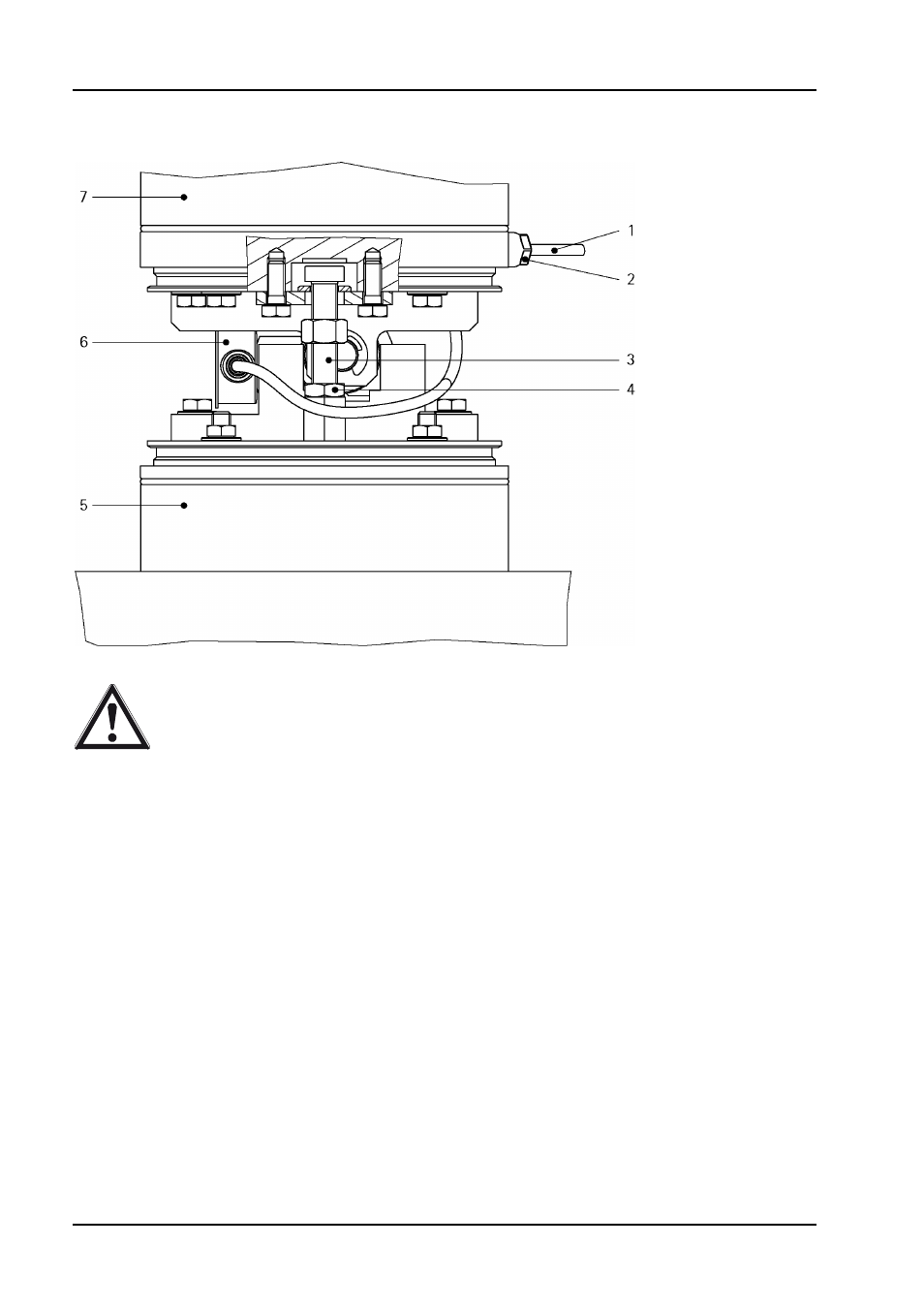

Vorgehensweise
• Balg (ohne Abbildung) vorsichtig nach oben über den Einbausatz und Behälterfuß (7) oder nach unten
über die Adapterplatte (5) ziehen, damit der Einbausatz für die Montage zugängig bleibt.
• Kontermutter lösen (4).
• Schraube (3) am Sechskant hochdrehen, um den Behälter anzuheben. Schraube (3) so lange drehen, bis
die Wägezelle (6) entlastet ist und herausgenommen werden kann.
• Die Verschraubung (2) nur soweit lösen (siehe auch den Hinweis), dass das Wägezellenkabel (1)
herausgezogen werden kann.
• Wägezelle (6) aus dem Einbausatz herausnehmen und oberes Druckstück aus der Wägezelle nehmen.
Pfanne mit unterem Druckstück (inkl. O-Ring) verbleiben in der Unterplatte.
