Module de pesage hygiénique Contego® Manuel d’installation
FR-18 Sartorius
Remarque : Les opérations suivantes doivent être réalisées sur tous les points de contact (par ex. pied
de la citerne) de l'objet de pesage (par ex. citerne) !
Procédure
Attention !
Afin de garantir l'étoupage efficace, les surfaces de contact suivantes doivent être
propres et plates :
-
entre la plaque supérieure et le pied de la citerne
- entre la plaque inférieure et, le cas échéant, la plaque d'adaptation et la
fondation
• Vérifier si tous les taraudages requis pour le montage (voir le chapitre 3.2.3) ont été percés dans le pied
de la citerne (6).

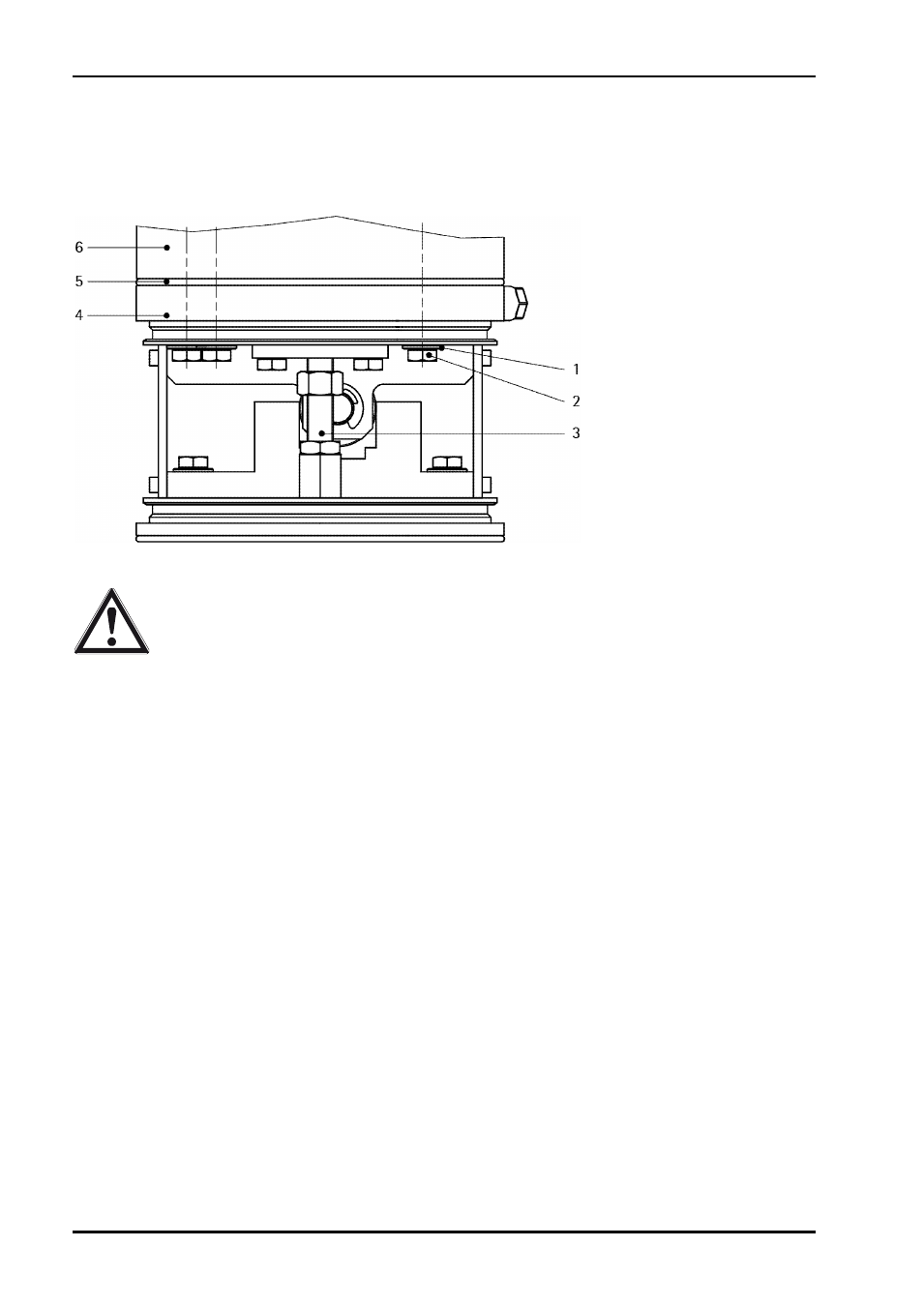

• Insérer le joint torique (5) dans la rainure de la plaque supérieure (4) et mettre le module de pesage
sous le pied de la citerne (6).
• Glisser le soufflet (sans illustration) sur le kit de montage et le pied de la citerne (6) avec précaution,
pour garantir que le kit de montage reste accessible pour le montage.
• Monter le kit de montage sur le pied de la citerne (6). Il est indispensable de tenir compte des classes
de résistance et des couples de serrage des vis (2) et des ressorts (1), voir le chapitre 4.1.2.
