ナット締付, オイルパン・オイルパンバッフルの加工 – Tomei Powered MAIN STUD LADDER SET User Manual
Page 5

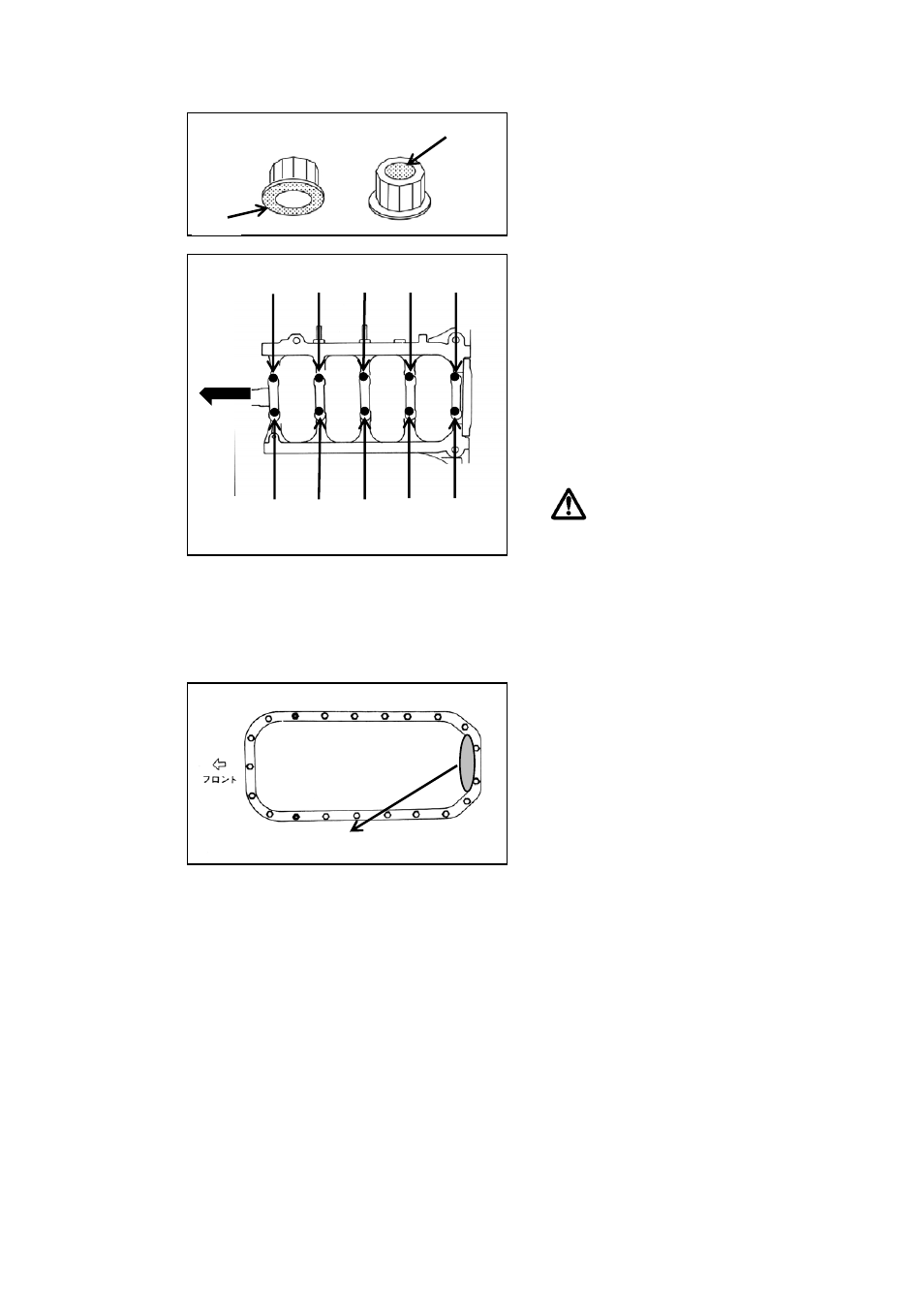

ナット締付
① 付属のナット(12角)の座面および、ねじ部に付属の
グリスを塗布する。
② 左図の番号順に締め付けを行う。
(1) 4.87~5.25kg,m(47.8~51.5N・m)で
締め付ける。
(2) 6.5~7.0kgm(63.7~68.6N・m)で
締め付ける。
(3) 0kgm(0N・m)まで締め付けた逆の番号順で
完全に緩める。
(4) 4.87~5.25kg,m(47.8~51.5N・m)で
締め付ける。
(5) 6.5~7.0kgm(63.7~68.6N・m)で
締め付ける。
注 意
ブロックの個体差により、ナットのかかりが
浅くなる物もあります。その際はワッシャーを
使わず締め付けを行ってください。
⑧
④
②
⑥
⑩
⑨
⑤
①
③
⑦
12角ナット
座面
ねじ部
フロント
FRONT
5
使わず締め付けを行ってください。
オイルパン・オイルパンバッフルの加工
※クランクキャップラダーを使用する場合
クランクキャップラダーを使用すると、取り付けされる
オイルパンおよびオイルパンバッフルが5番のラダー
とのクリアランスが極端に狭まる、または干渉します。
5番のラダーとのクリアランスが確保できるよう、
オイルパンとオイルパンバッフルに加工を行って
ください。
5番ラダーとのクリアランスを確保する
5
