Page 4

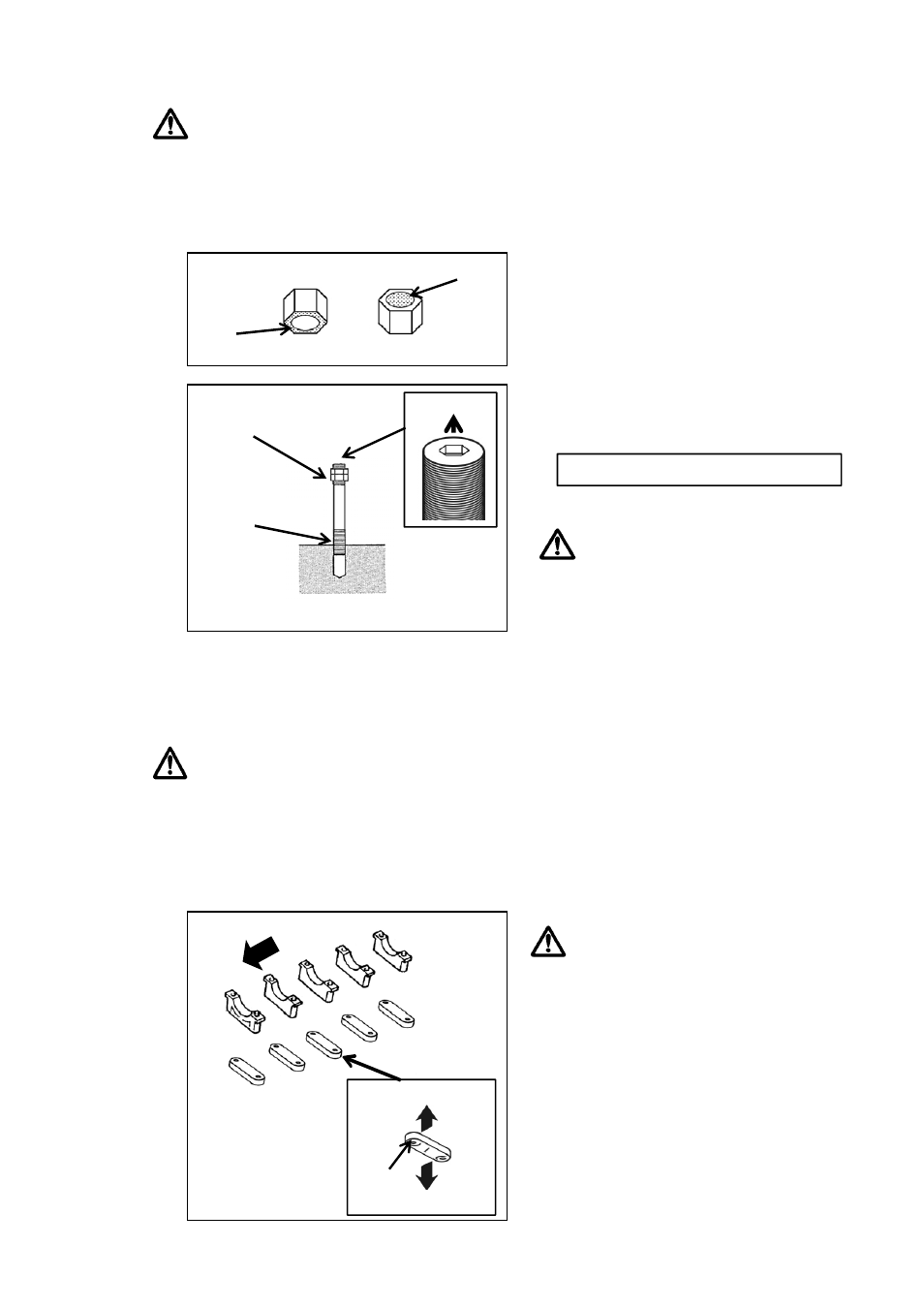

メインスタッド締付
注 意
■ ボルト及びブロックのねじ部はきれいに清掃する。
■ 下記に指定した締付トルクが規定で行われないと、シリンダーブロックのひずみが変化し、
ボルト本来の機能が発 揮できないことがある。必ず規定トルクで締め付ける。
■ ブロックのネジ山精度にバラツキがあるため、タップで必ず修正を行ってください。
① 付属の締付用ナット(6角)の座面および、ねじ部に
付属のグリスを塗布する。
② ボルトの下側ねじ部(ブロック差し込み側)に
ねじロック剤を塗布する。
③ ①のナットをダブルナットとしてボルトの
上側ねじ部に固定する。
④ トルクレンチを用いて締め付ける。
規定トルク: 2.5~3.0kgm(24.5~29.4N・m)
⑤ ダブルナットを取り外す。
注 意
ナットを取り外す時、絶対にボルトを動かさない。
上側
組立用6角ナット
座面
ねじ部
ダブルナットとして使用
付属のグリスを塗布
ねじロック剤塗布
4
ボルトが動いた時は作業をやり直す。
クランクキャップラダー取付
注 意
■ クランクキャップラダーを使用する場合ノーマルのクランクキャップボルトではかかりが浅くなるため、
併用する事はできません。セットのメインスタッドを必ず使用してください。
■ クランクキャップラダーのみで購入されている場合は、TOMEIメインスタッドを使用されるか、
締め付け状態が完全に確保できるボルトをご用意ください。
注 意
取り付けの向きはナット座面の座ぐり加工が
された側をオイルパン側に向けて取り付ける。
フロント
オイルパン側
ベアリングキャップ側
座ぐり
座ぐり加工させた側を
オイルパン側に向けて
取り付ける。
4
