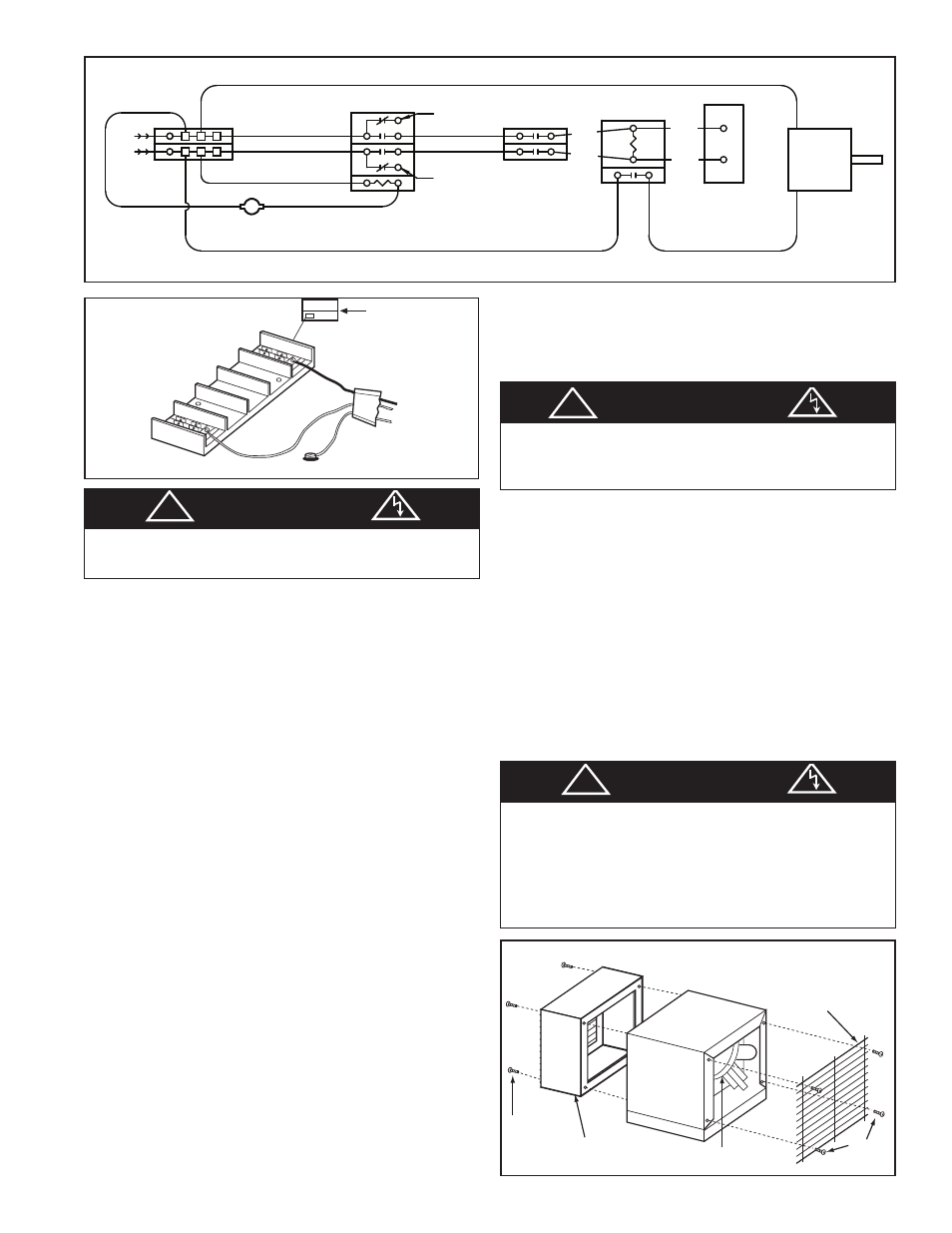

Page 7: Ajuste del termostato, Retardo temporizado del ventilador, Figura 5, Motor tap board, Fan delay, Figura 4 - diagrama de conexionado, Figura 6

background image

Conecte la alimentación eléctrica en el tablero principal.

OPERACIÓN

Ajuste del termostato

Haga girar la perilla del termostato en sentido horario, hasta la posición

de temperatura más alta. Después de haber obtenido la temperatura

deseada, haga girar la perilla del termostato en sentido antihorario hasta

que el termostato haga un ‘clic’ e interrumpa el calentamiento. El cale-

factor hará ciclos de encendido y apagado, para mantener la temperatu-

ra de la habitación.

NOTA: la primera vez que usted haga funcionar la unidad, es posible

que humee levemente. Esto se debe a los residuos de los agentes

limpiadores que se utilizaron para limpiar el elemento calefactor cuando

se fabricó la unidad. Esto es normal, y no está indicando ningún proble-

ma con la unidad. Esta condición desaparecerá después de que el cale-

factor haya estado funcionando durante unos pocos minutos.

Retardo temporizado del ventilador

El CFP25 cuenta con un retardo temporizado de ventilador. Cuando el

termostato demanda calor, la acción del ventilador se demora momen-

táneamente hasta que el elemento calefactor se caliente. Esto impide la

circulación de aire frío. Cuando el calefactor eleva la temperatura de la

habitación hasta el valor prefijado por el termostato, el elemento calefac-

tor se apaga, pero el ventilador continúa funcionando durante un tiempo
