Dell Inspiron XPS User Manual
Page 131
Adding and Replacing Parts
131
7

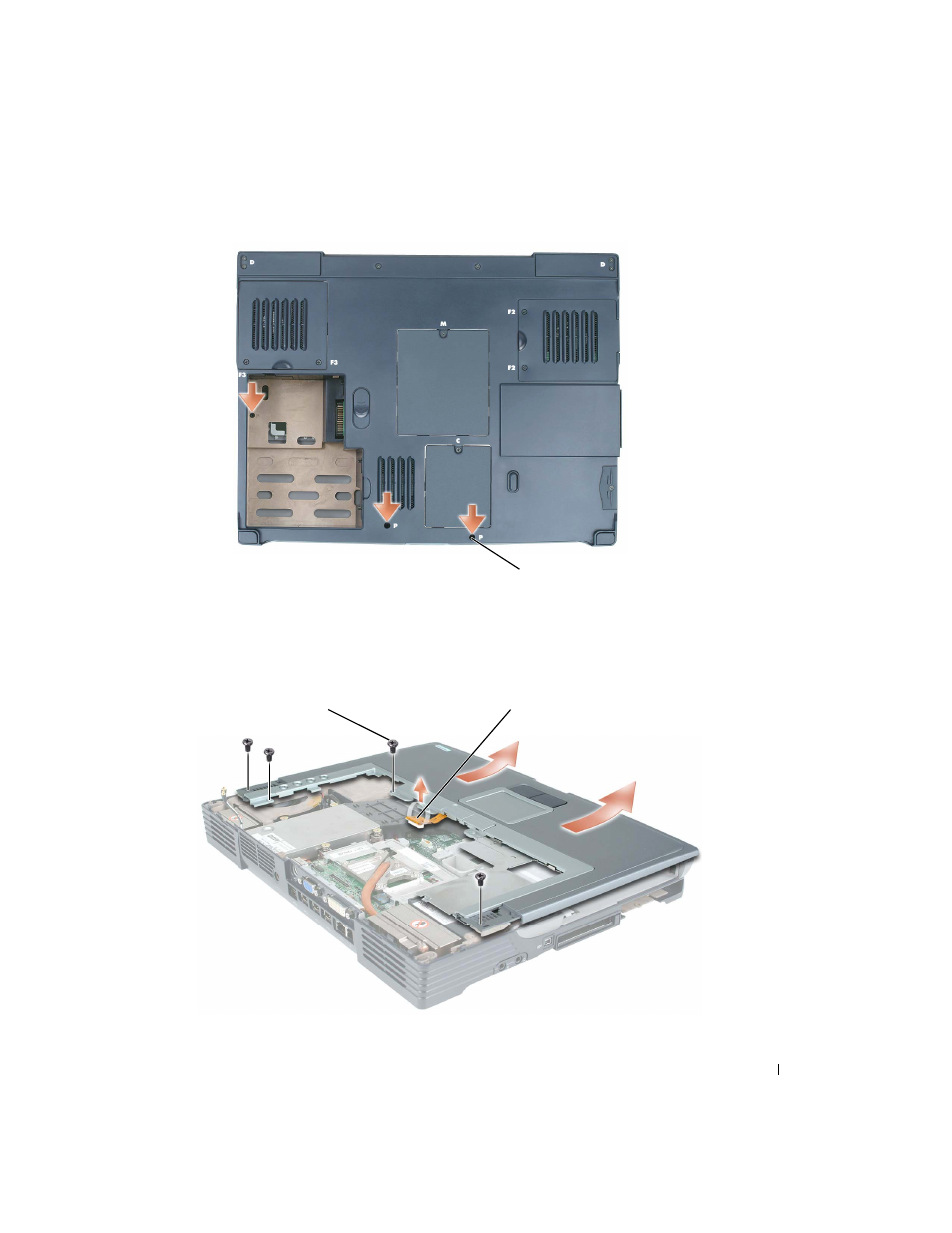

Turn the computer top-side up and remove the four M2.5 x 3-mm screws labeled "circle P."
8
Disconnect the touch-pad connector from the system board.
9
Slide the palm rest forward and remove it from the computer.
M2.5 x 8-mm screws
labeled "circle P" (3)
M2.5 x 3-mm screws (4)
touch-pad connector
