Dell Inspiron XPS User Manual
Page 126
126
Adding and Replacing Parts
www
.dell.com | support.dell.com
When you replace the display, ensure that the ribbon tape around the display cable is securely
tucked underneath the two tabs.
Also, ensure that the antenna cables are not twisted and that they are lying flat in the antenna cable
clip.

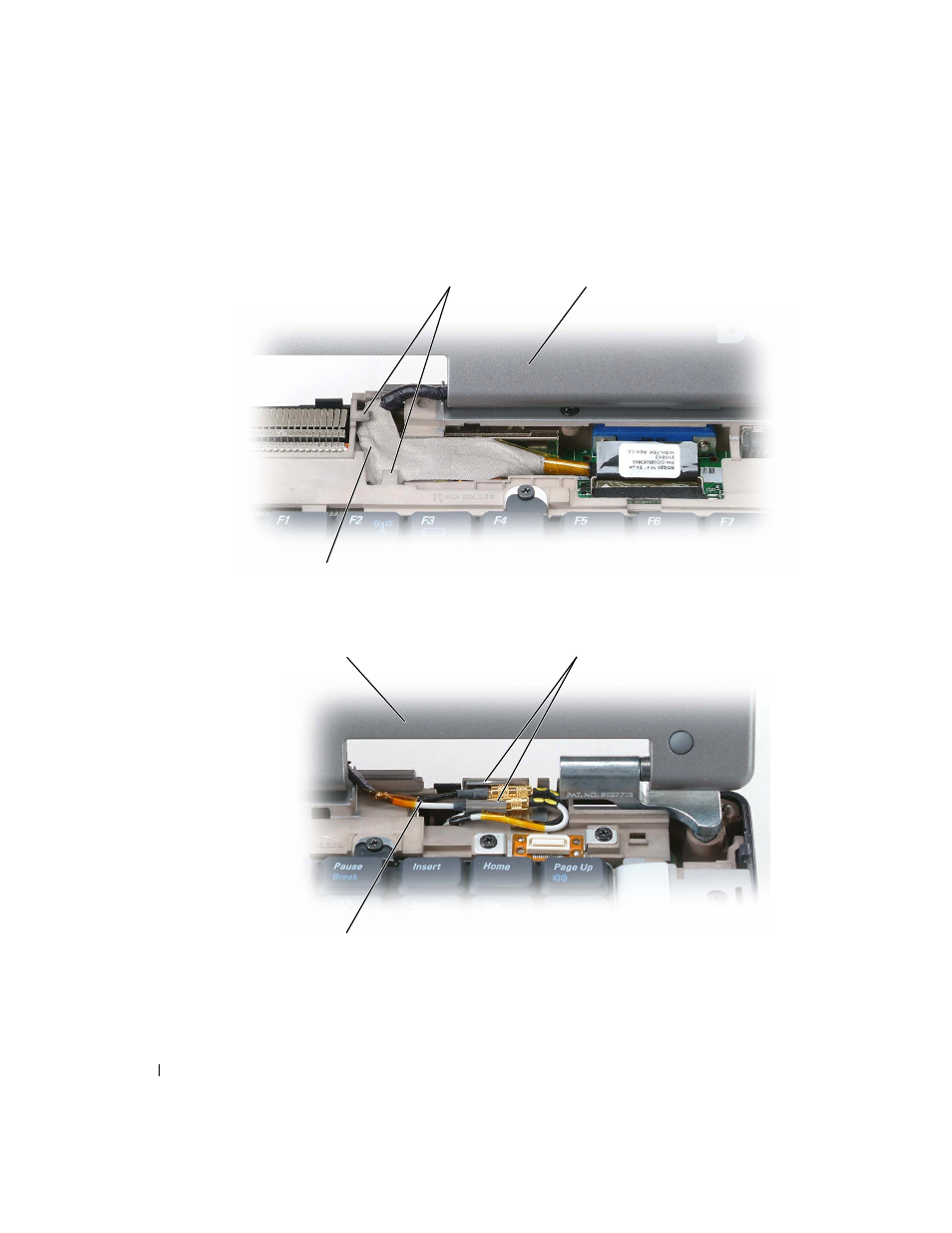

display
ribbon tape
tabs (2)
display
antenna cables (2)
antenna cable clip
