88
Montage in einem Rack mit vier Stützen
Inhalt des Rack-Kits für Gleitschienen
• Ein Paar Gleitschienensätze (umwandelbar in RapidRails- oder VersaRails-Konfiguration)
• Ein Kabelführungsarm
• Eine Ablage
• Ein Statusanzeigekabel (falls zutreffend)
• Kabelbinder zum Befestigen der Kabel am Kabelführungsarm
• Acht 10-32 x 0,5 Zoll-Kreuzschlitzbundschrauben (nur für VersaRails-Konfiguration verwendet)
ANMERKUNG:
Die in den Abbildungen und Anweisungen genannten nichtmetrischen Schrauben werden nach
ihrer Größe und der Anzahl der Windungen pro Zoll bezeichnet. So wird z. B. eine Kreuzschlitzschraube Nr. 10
mit 32 Windungen pro Zoll als 10-32-Schraube bezeichnet.

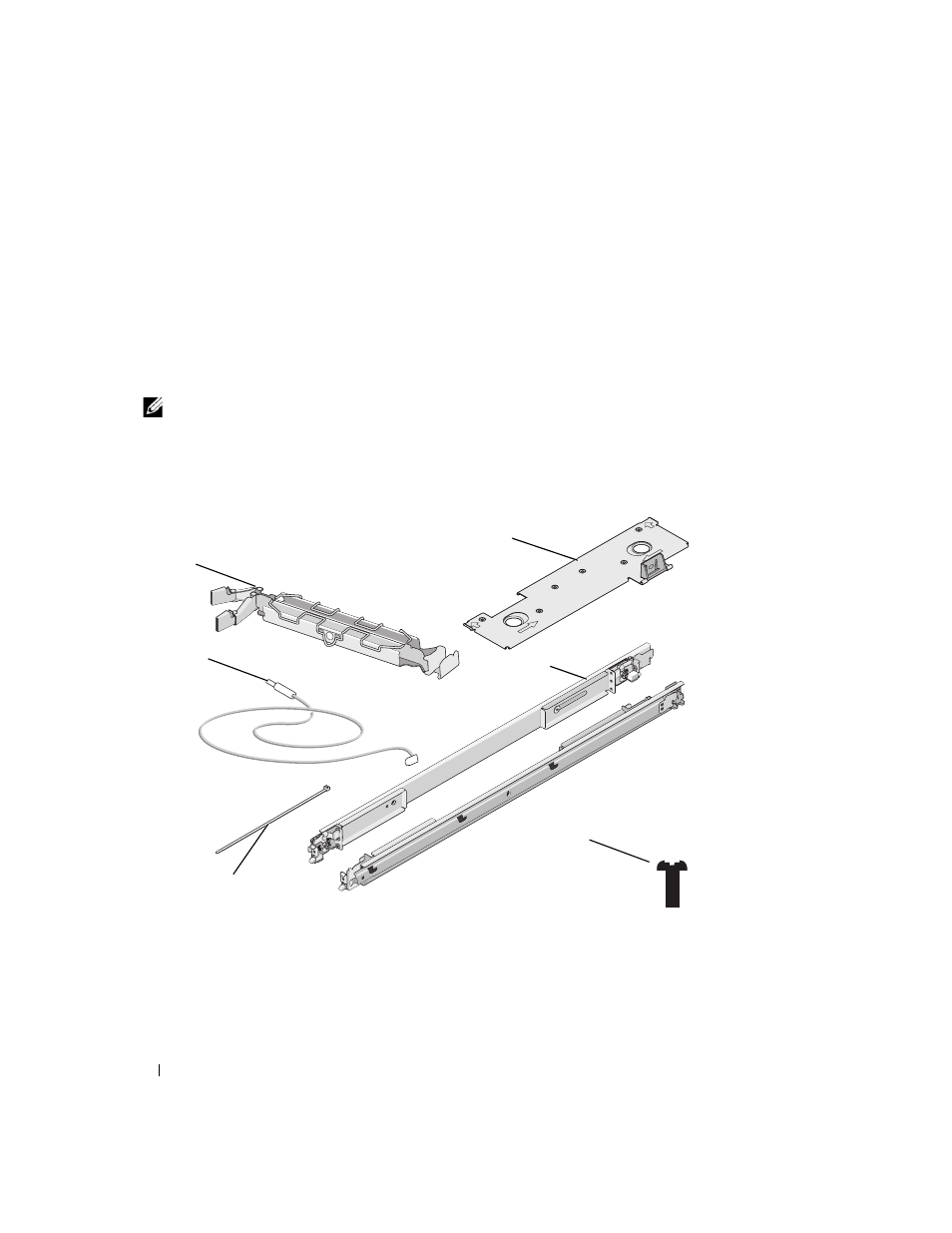

Abbildung 1-1. Inhalt des Rack-Kits für Gleitschienen
1 Ablage 2 Schienensätze (2) 3 10-32 x 0,5 Zoll-Kreuzschlitzbund-
schrauben (8) (nur für VersaRails-
Konfiguration)
4 Kabelbinder 5 Statusanzeigekabel
(falls zutreffend) 6 Kabelführungsarm
1
2
3
5
6
4
