Instalación del rack de dos postes

193

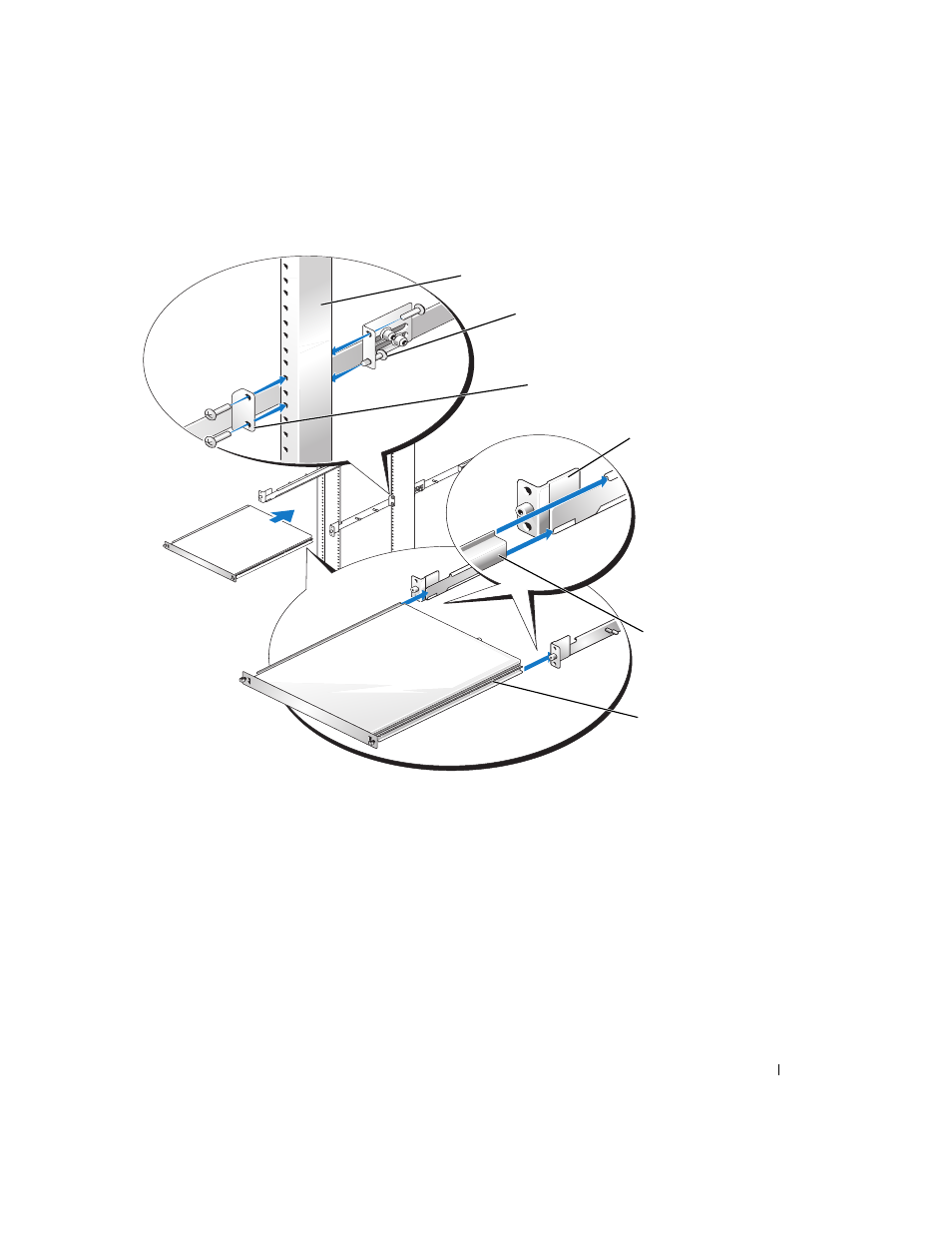

Figura 2-4.

Instalación de los rieles de montaje para una configuración de montaje centrado

1

Rack abierto de dos postes

2

Tornillos Phillips de cabeza
cónica 12-24 x 0,5 pulgadas
(4 por riel)

3

Superficie de montaje
centrado

2

Rieles de montaje (2)

4

Rieles del sistema (2)

6

Pestillo de liberación

2

1

4

6

3

5
