54
Installation dans un rack à quatre montants
Installation des modules de rails statiques pour le châssis
(kits avec rails statiques uniquement)
REMARQUE :
il n'est pas nécessaire de retirer le cadre avant fourni en option pour installer ou retirer les modules
de rails statiques du châssis.
1 Pour installer un module de rails, repérez les trois orifices en trou de serrure sur le module, ainsi que
les vis à épaulement correspondantes sur le côté du système (voir la figure 1-6).
2 Placez le module de rail contre le côté du système de façon que les vis à épaulement s'emboîtent
dans la partie ronde des trous de serrure. Faites ensuite glisser le module vers l'arrière du système.
3 Recommencez les étapes 1 et 2 pour installer l'autre module de rail.
Pour retirer un module de rail du châssis, relevez le loquet de dégagement et tirez le rail vers l'avant.

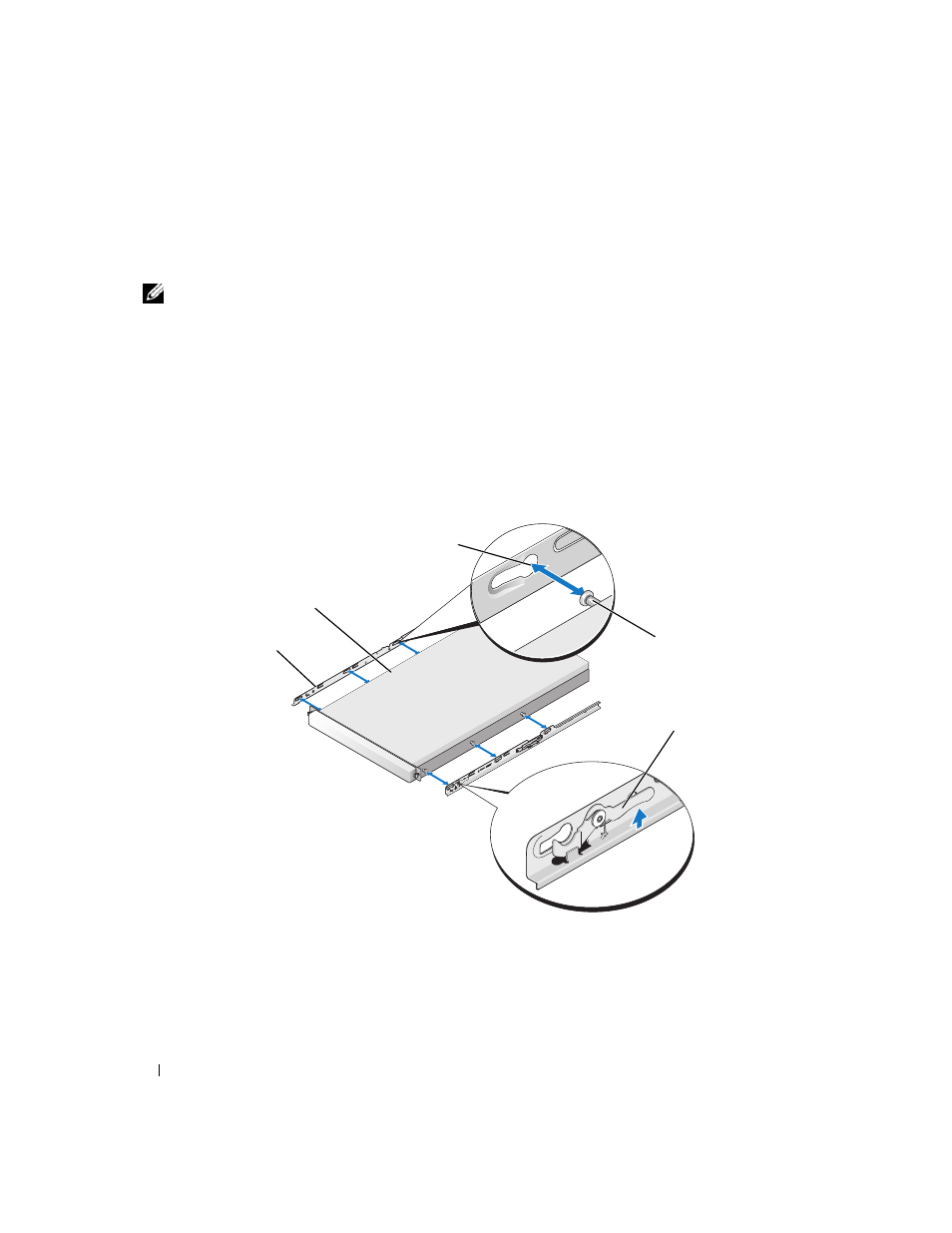

Figure 1-6. Installation et retrait des modules de rails statiques pour le châssis
1 Orifices en trou de serrure (6) 2 Vis à épaulement (6) 3 Loquet de dégagement
4 Modules de rails (2) 5 Système
4
2
3
1
5
