2 柱型ラックの取り付け
151
ワイド間隔で穴があるラック
ワイド間隔で穴があるラックには、ラックユニットごとに 2 つの穴が交互に並んでいます。穴の中
心から中心までの距離は、前面および背面の垂直支柱の 1 U スペースの一番上の穴から計測して
31.7 mm
、12.7 mm となっています（図 2-3 を参照）。

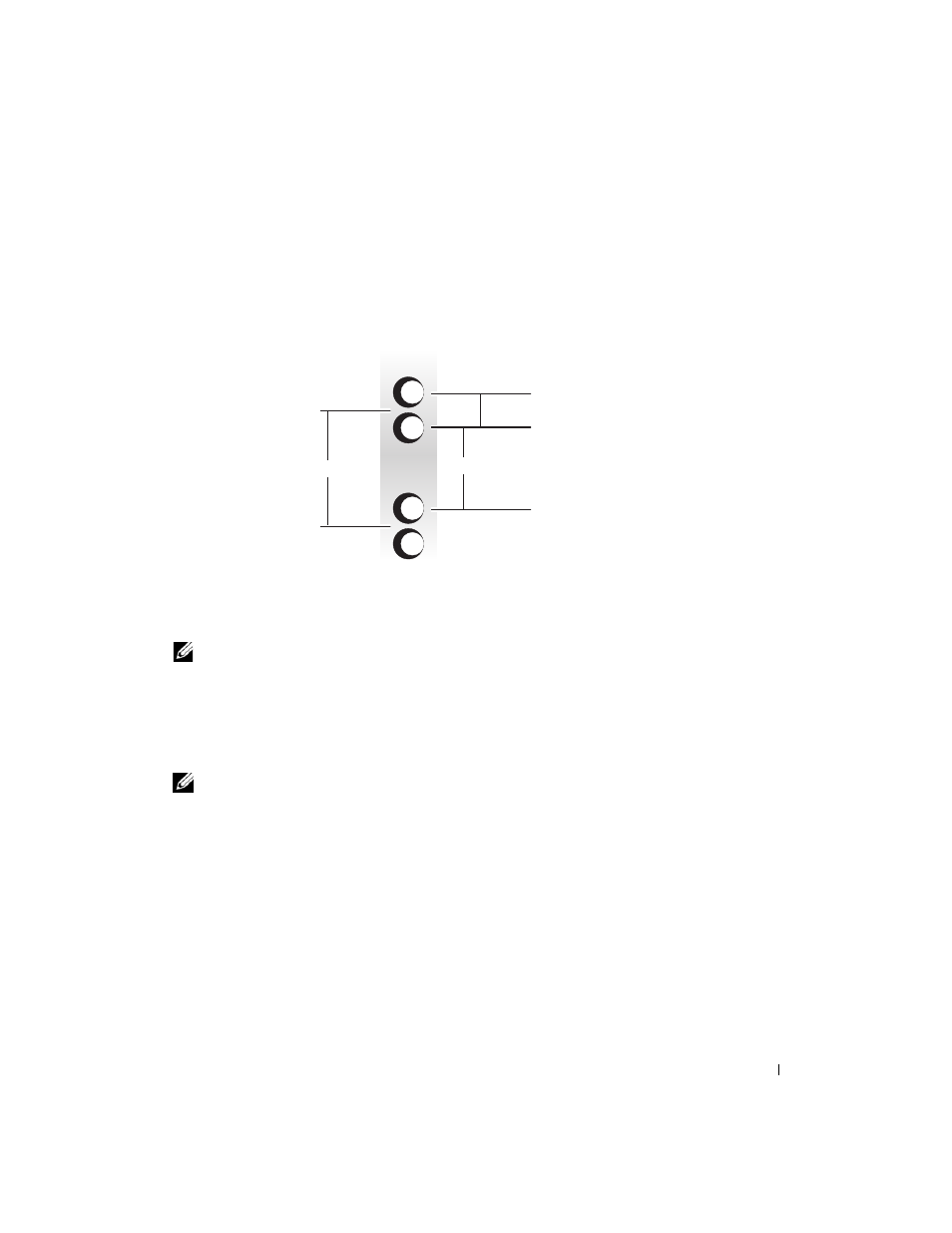

図 2-3 2 柱型オープンフレームリレーラックのワイド間隔の穴
ラックに印を付けるには、次の手順を実行します。
1
前面垂直レール上で、2 柱型ラックに取り付けるシステムの底部の位置を決め、印を付けます。
各 1 U スペースの底部は、レールの穴の一番間隔が狭い金属部分の中央になります。
メモ： ワイド間隔で穴があるラックの場合は、手順 3 に進みます。
2
最初に印を付けた場所から 44 mm 上（あるいはユニバーサル間隔で穴があるラックでは、
ラックの穴を上に 3 つ数えた場所）に印を付けます（図 2-2 を参照）。
ユニバーサル間隔で穴があるラックの垂直方向の各 1 U スペースには（一番上の穴から計測し
て）穴の中心間距離が 15.9 mm、15.9 mm、12.7 mm の間隔で 3 つの穴があります
（図 2-2 を参照）。
メモ： ユニバーサル間隔で穴があるラックの場合、ラックの印付け手順はこれで完了です。
3
最初に印を付けた場所から 44 mm 上（あるいはワイド規格のラックでは次の上の穴の場所）
に印を付けます（図 2-3 を参照）。
ワイド間隔で穴があるラックの垂直方向の各 1 U（44 mm）のスペースには、（一番上の穴か
ら計測して）穴の中心間距離が 31.7 mm の間隔で 2 つの穴があります（図 2-3 を参照）。
1 U（44 mm）
12.7 mm
31.7 mm
