156
2 柱型ラックの取り付け
シャーシのスタティックレールモジュールの取り付け
メモ： シャーシにスタティックレールモジュールを取り付けたり取り外したりするのに、オプション
の前面ベゼルを取り外す必要はありません。
1
レールモジュールを取り付けるには、レールモジュール上の 3 つの鍵穴スロットと、それに対
応するシステム側面の肩付きネジの位置を確認します（図 2-7 を参照）。
2
肩付きネジが鍵穴スロットの丸い部分に入るようにレールモジュールをシステム側面に合わ
せ、モジュールをシステムの背面方向にスライドさせます。
3
手順 1 と 2 を繰り返して、もう 1 つのレールモジュールを取り付けます。
シャーシからレールモジュールを取り外すには、リリースラッチを押し上げ、レールを前方にスラ
イドさせて、レールモジュールをシャーシから外します。

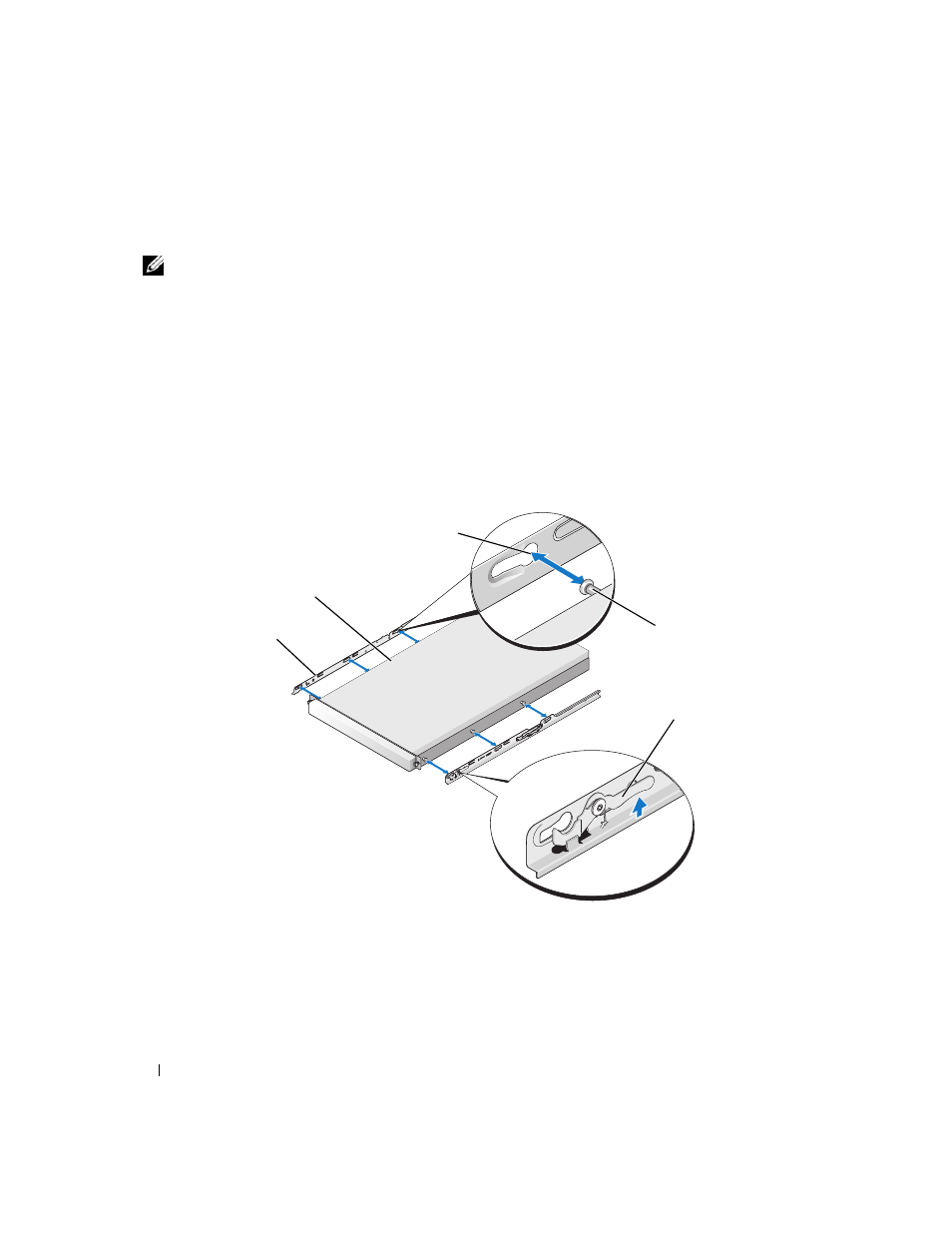

図 2-7 スタティックレールシャーシモジュールの取り付けと取り外し
1 鍵穴スロット（6） 2 肩付きネジ（6） 3 リリースラッチ
4 レールモジュール（2） 5 システム
4
2
3
1
5
