4 柱型ラックの取り付け
143
ケーブルマネージメントアームの取り付け
メモ： ケーブルマネージメントアームは、左右のマウントレールのどちらにでも取り付けることがで
きます。左右のどちらに取り付けるかは、システムからのケーブルをどう配線するかによります。
1
必要に応じて、トレイ上のケーブルマネージメントアーム保持ラッチの中央にあるキャッチを
押し、ラッチを下方向に回転させます（図 1-12 を参照）。
2
システムの背面で、ケーブルマネージメントアーム前端部のラッチをスライドアセンブリ最深
部のブラケットにはめ込み、固定されるまで押し込みます（図 1-13 を参照）。
3
ケーブルマネージメントアームのまだ取り付けていない一端のラッチをスライドアセンブリの
最も外側のブラケットにはめ込み、固定されるまで押し込みます（図 1-13 を参照）。

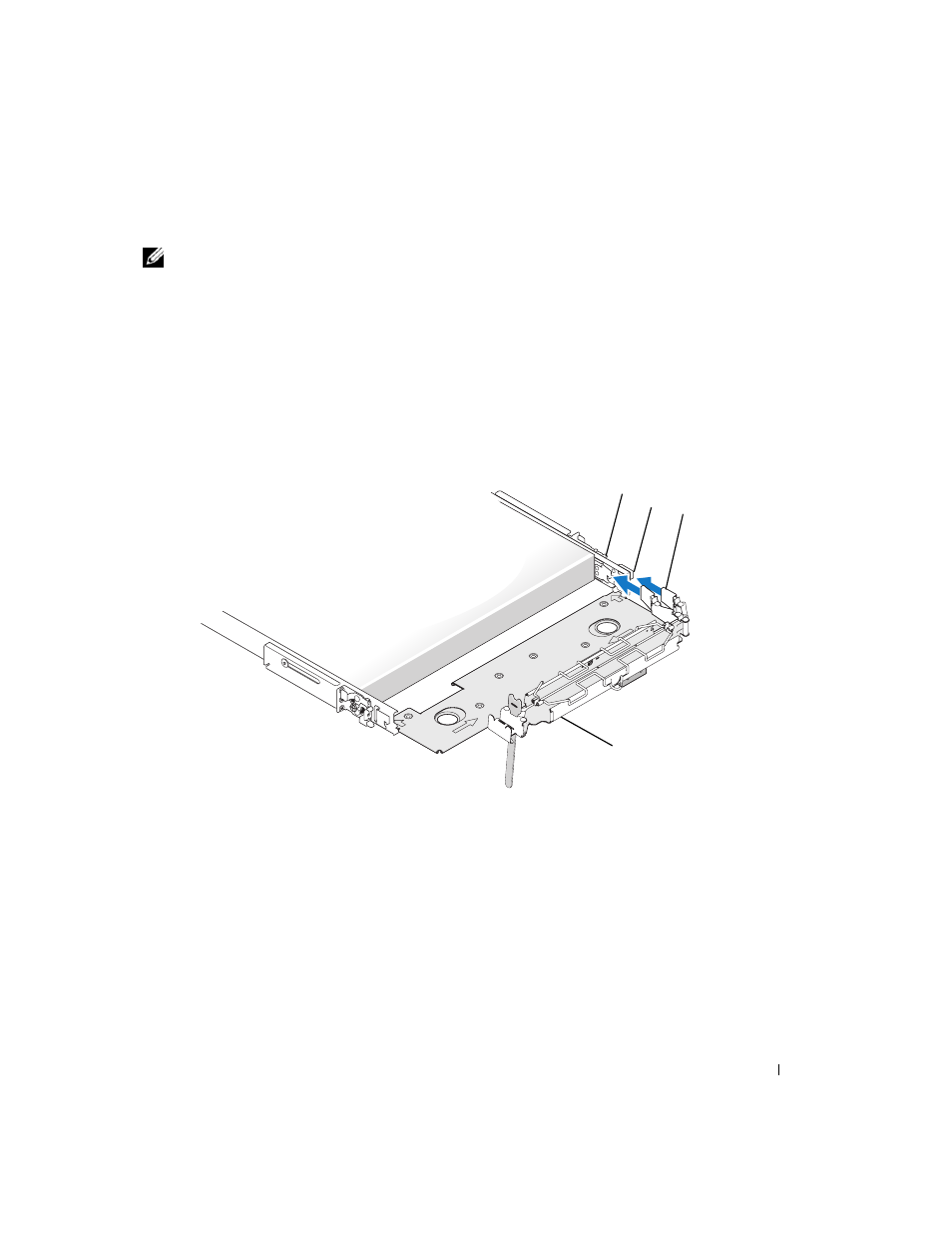

図 1-13 ケーブルマネージメントアームの取り付け
1 マウントレール（2） 2 ブラケット(2) 3 ラッチ（2）
4 ケーブルマネージメントアーム
システム背面
1
2
4
3
