Montage in einem Zwei-Stützen-Rack
109
Empfohlene Werkzeuge und Zubehör
• Kreuzschlitzschraubendreher der Größe 2
• 3/8-Zoll Schraubenschlüssel oder Steckschlüssel (bei Wechsel der Halterung für bündige Montage)
• Kreppband oder Filzstift zur Markierung der korrekten Montagelöcher
Inhalt des Rack-Kits
Das Rack-Kit für zwei Stützen enthält folgende Komponenten (siehe Abbildung 2-1):
• Ein Paar Montageschienen
• 12-24 x 0,5 Zoll-Flachkopfkreuzschlitzschrauben (8)
• Lösbare Kabelbinder (2) (nicht dargestellt in Abbildung 2-1)

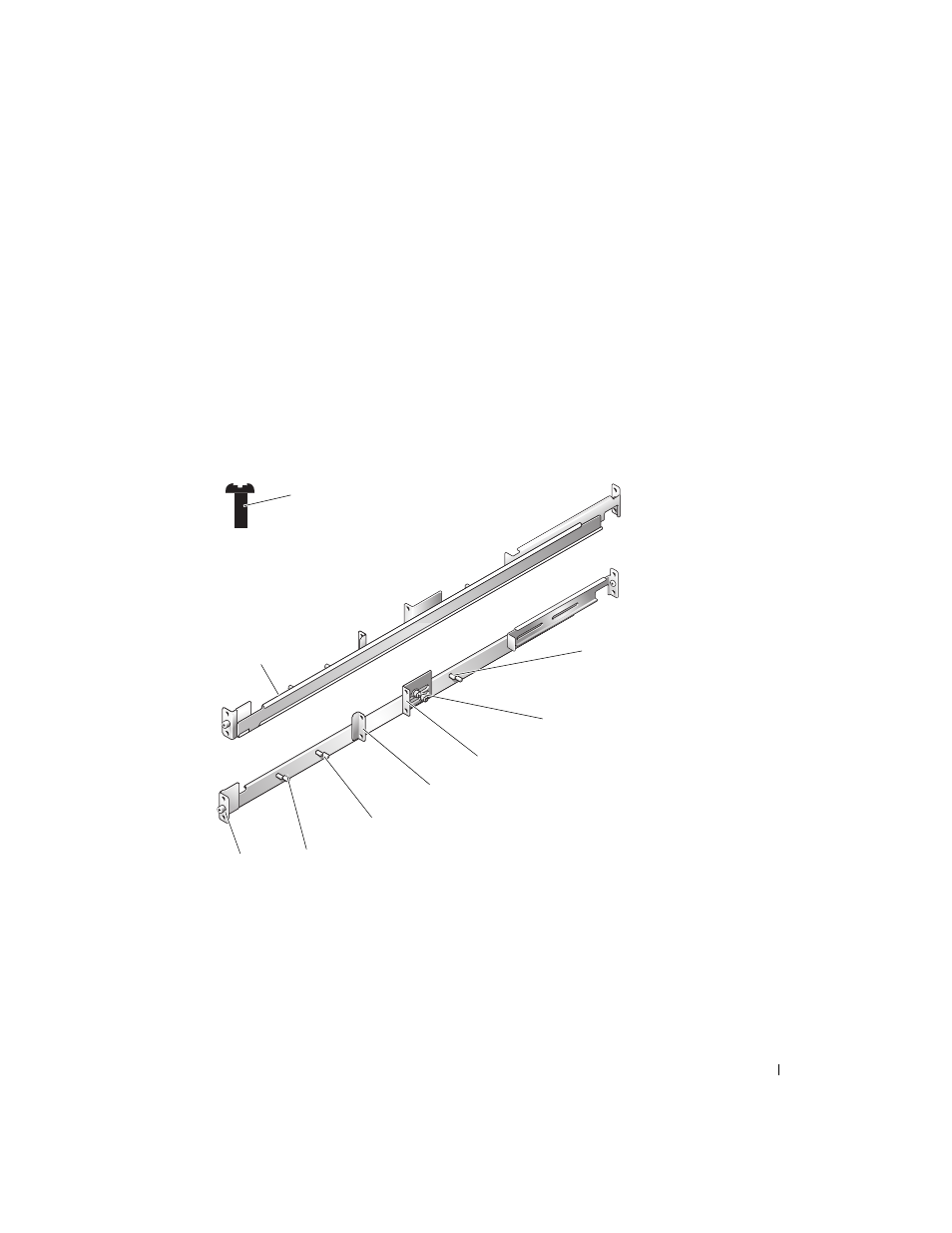

Abbildung 2-1. Komponenten des Rack-Kits für zwei Stützen
1 12-24 x 0,5 Zoll-
Flachkopfkreuzschlitz-
schrauben (8) 2 Gewindebolzen im Abstand
15,24 cm (6 Zoll) für
Mittenmontage 3 Gewindebolzen im Abstand
7,62 cm (3 Zoll) für
Mittenmontage
4 Einstellbarer Montageflansch 5 Montageflansch für
Mittenmontage 6 Gewindebolzen im Abstand
15,24 cm (6 Zoll) für bündige
Montage
7 Gewindebolzen im Abstand 7,62 cm
(3 Zoll) für bündige Montage 8 Montageflansch für bündige
Montage 9 Montageschienen (2)
9
1
7
8
6
5
3
2
4
