64
Installation dans un rack à quatre montants
Acheminement des câbles
1 Ouvrez le conduit situé en haut du passe-câbles pour permettre le passage des câbles
(voir la figure 1-14).

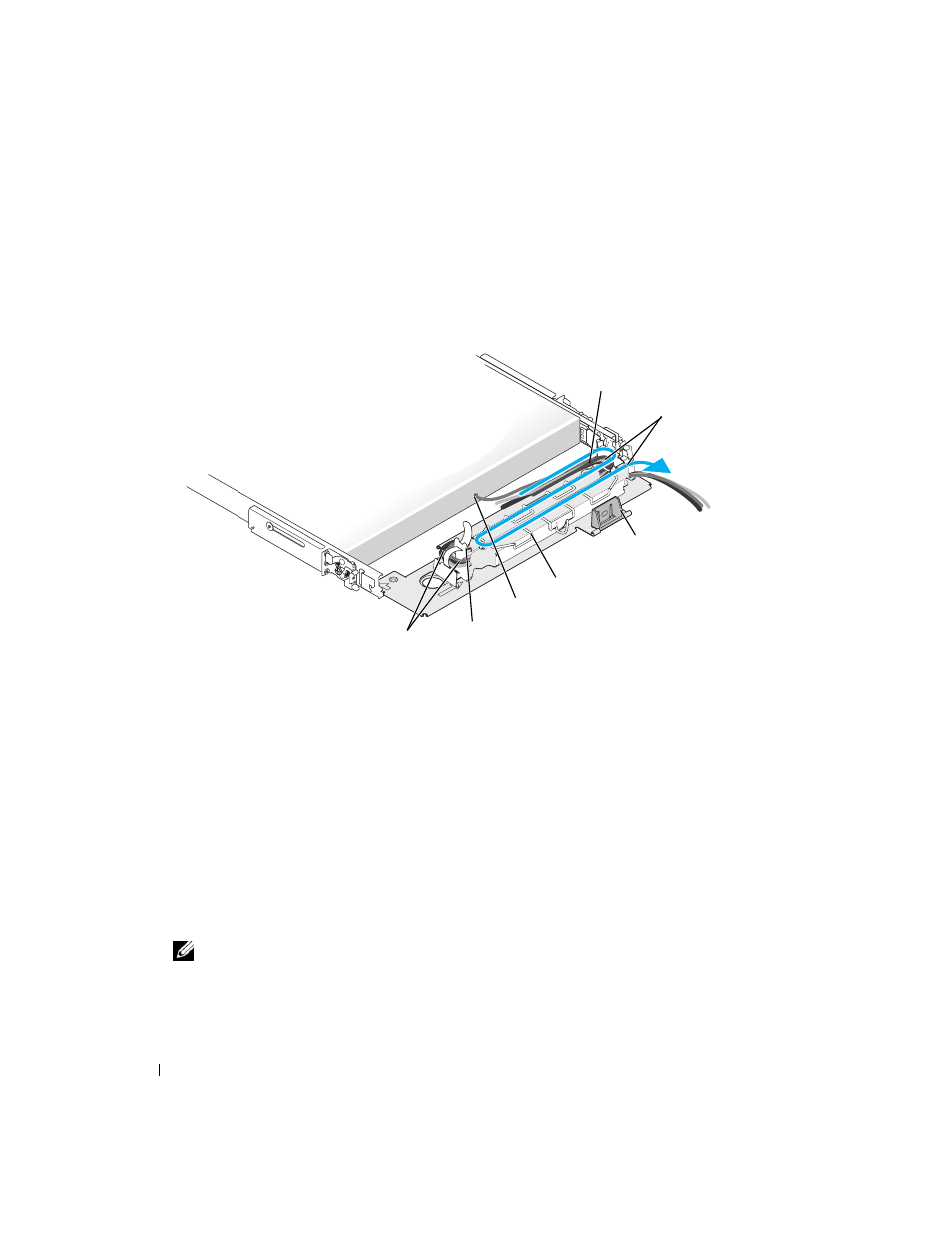

Figure 1-14. Acheminement des câbles dans le passe-câbles
2 Le cas échéant, connectez le câble du voyant d'état dans le connecteur approprié, sur le panneau
arrière du système.
Faites passer ce câble dans le passe-câbles et emboîtez l'extrémité dotée du voyant dans l'emplacement
situé à l'extrémité du passe-câbles.
3 Branchez les câbles d'E/S et les cordons d'alimentation sur les connecteurs correspondants, à l'arrière
du système.
Pour plus de détails sur le branchement des câbles, consultez le Guide de mise en route ou le Manuel
du propriétaire.
REMARQUE :
pour éviter une tension excessive des câbles d'alimentation, faites-les passer dans les
boucles situées à l'arrière des blocs d'alimentation.
4 Utilisez les fixe-câbles fournis pour regrouper les câbles et les dégager des systèmes adjacents installés
dans le rack.
1 Passe-câbles 2 Fixe-câbles préinstallés 3 Loquet de fixation du passe-câbles
4 Couvercle du conduit
de câbles 5 Connecteur du câble du
voyant d'état du système 6 Bande Velcro
7 Fixe-câbles préinstallés
4
5
2
3
6
Arrière du système
1
7
