Installation dans un rack à quatre montants
59

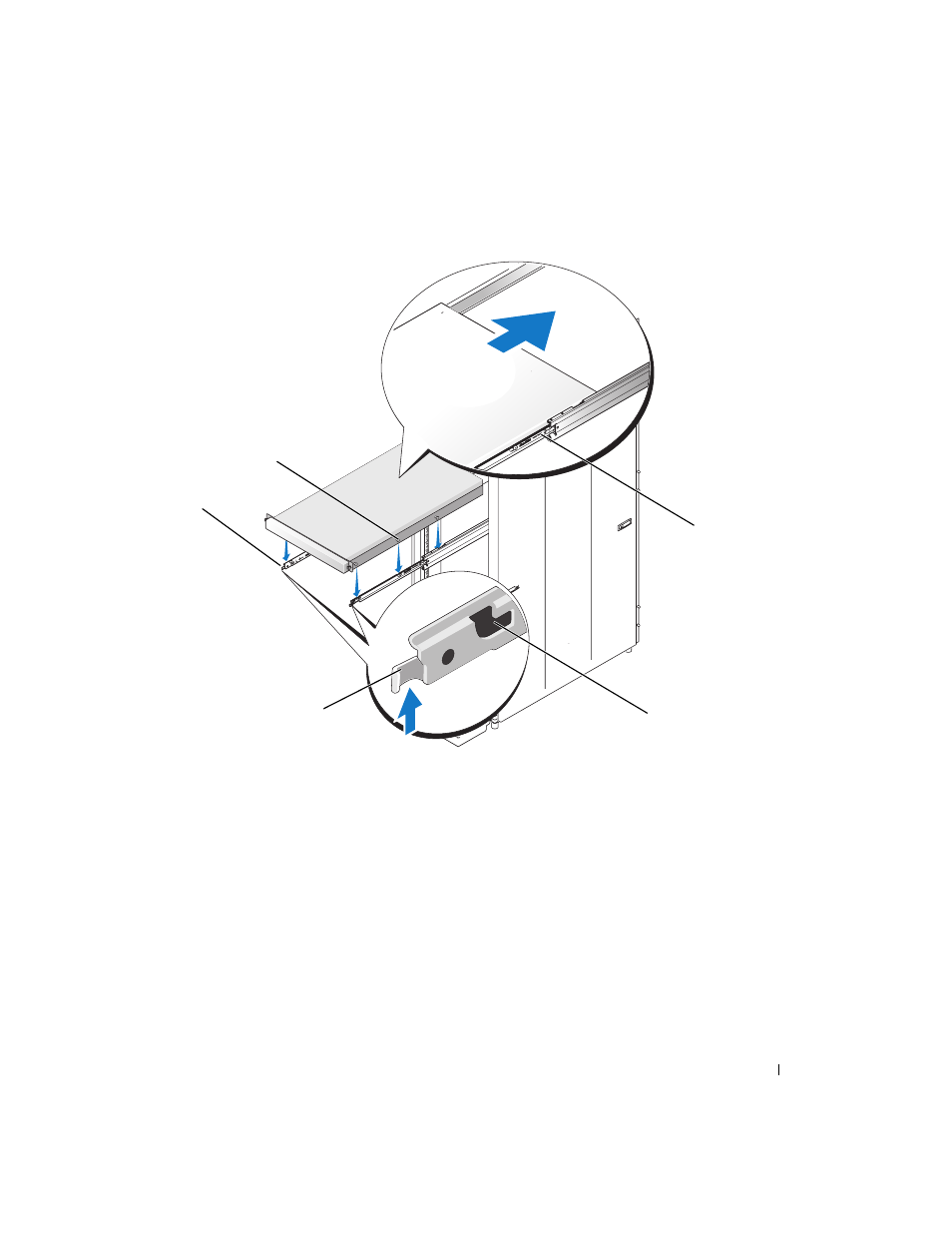

Figure 1-9. Installation d'un système avec des rails coulissants
Installation d'un système avec des rails statiques
Pour installer le système dans le rack, procédez comme suit :
1 À l'avant du système, soulevez le châssis et positionnez-le de façon que les modules de rail du châssis
soient alignés avec les rails de montage du rack.
2 Poussez le châssis dans les rails de montage jusqu'à la butée (voir la figure 1-10).
3 Serrez les deux vis moletées situées sur le panneau avant du châssis.
4 Installez le cadre avant (facultatif). Vous trouverez les instructions correspondantes dans la
documentation fournie avec le système.
1 Vis à épaulement (6) 2 Loquet de dégagement du rail 3 Emplacements en forme de J (6)
4 Loquet de dégagement frontal 5 Rails intérieurs (2)
1
2
4 3
5
